Artec Leo

次世代エッジ処理型 ワイヤレスハンディ3Dスキャナ

Artec Leoはオンボードの自動3Dプロセスを行う初の3Dスキャナで、最も複雑な3Dスキャンのワークフローもこなすため、まるでビデオでも撮っているような簡単さで3Dスキャンを撮ることができます。
新しいNVIDIA Jetson TX2プロセッサを搭載し、5インチのHD内蔵ディスプレイとバッテリーを搭載した高速で正確、そして高品質なデータキャプチャを実現する究極の万能3Dスキャニングソリューションです。

  • 最新情報
  • 製品特徴
  • 技術仕様
  • 動画コンテンツ
  • 見積依頼

What's New 最新情報

よりパワフルに生まれ変わったArtec Leo

よりパワフルに生まれ変わったArtec Leo

タッチスクリーンを内蔵したワイヤレスのArtec Leoは、並外れた使いやすさと持ち運びやすさを提供するプロ仕様の3Dスキャナとして定評をいただいております。

新しい2022年度版Artec Leoはより強力で、ユーザーは保証された精度と鮮明な色が期待できます。また、全ての段階で使いやすさを提供するために、多言語インターフェースもご利用いただけます。

パワーとパフォーマンスの再定義

さらなる電力でより高精度に

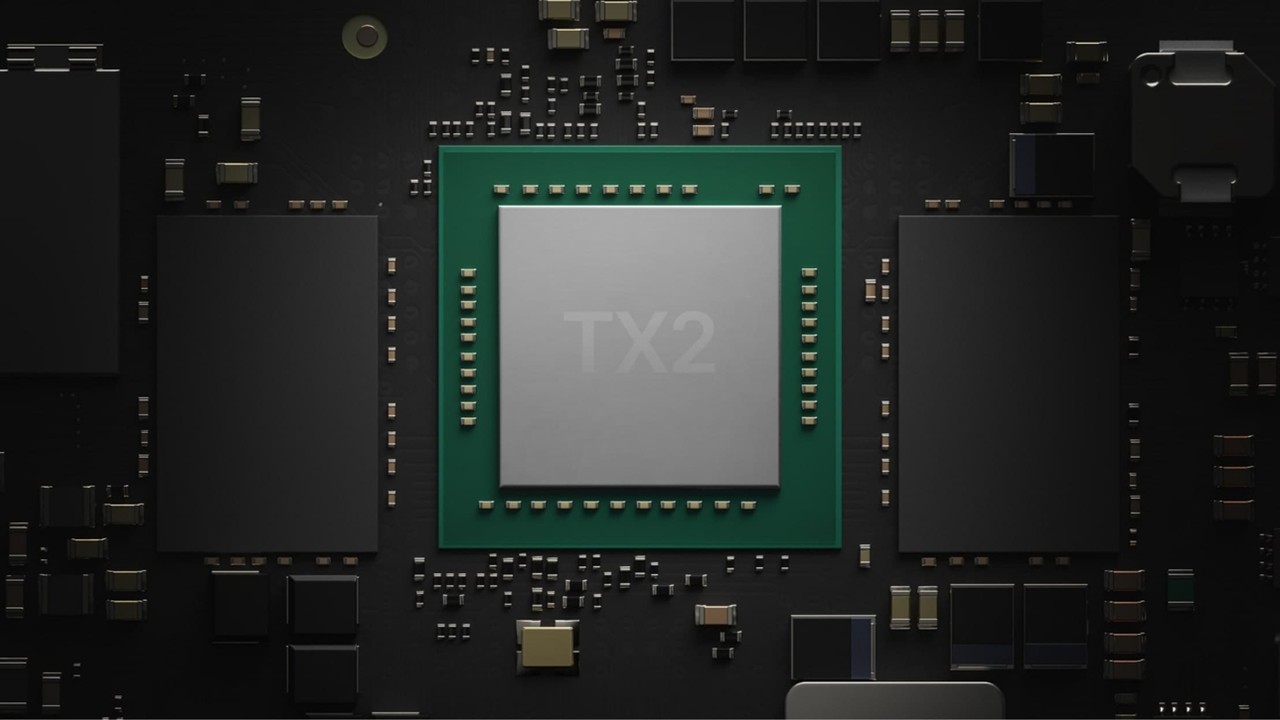

わずかな違いかもしれませんが、その結果は強大です。Leoの新しいNVIDIA Jetson TX2チップは、保証された精度を提供するために以前のモデルの2倍以上の電力で動作し、7.5ワット未満の電力を消費します。

NVIDIA Jetson TX2

NVIDIA Jetson TX1

2倍の電力

2倍
スマートに

GPUパフォーマンス、エネルギー効率、ディープラーニングライブラリ、メモリ帯域幅など、AI関連全体におけるほぼすべての重要な指標への大幅なアップグレードにより、LeoはTX2で2倍のインテリジェンスを実現します。

30%
高速なグラフィック処理

Leoは、998MHzで動作するTX1の256-core Maxwell GPUから、1300MHzで動作する新しい256-core PascalにGPU仕様を改善しました。

2倍の
オンボードストレージ

NVIDIAのJetson TX2は、オンボードストレージスペースを元の16GB eMMC 5.1から32GB eMMC 5.1にし、2倍の向上を提供します。

2倍の
メモリとスループット

TX1のRAM仕様は8GB、128-bit LPDDR4で2倍になり、59.7 GB/sの転送速度で1866Mhzで動作します。

アップグレードされたマルチコア処理
NVIDIA Denver2は、6つの各コアに2GHzを備えた、現在のヘテロジニアスマルチプロセッサアーキテクチャに2つのコアとさらに多くの馬力を追加します。

NVIDIA Jetson TX2

NVIDIA Jetson TX1

2倍
パフォーマンス(反復/秒)

プロ仕様の精度を保証

最新版のArtec Leoは、一流のプロ仕様の精密機器に求められる正確かつクリーンで、しかもシャープな結果を一貫して提供しております。広範囲にテストされたこのデバイスには、パフォーマンスを保証するための校正証明書と、調整された結果を提供するための温度制御システムが付属しています。さらに、Leoのために特別に設計されたキャリブレーションボードを使用すると、この精度レベルが失われることはありません。

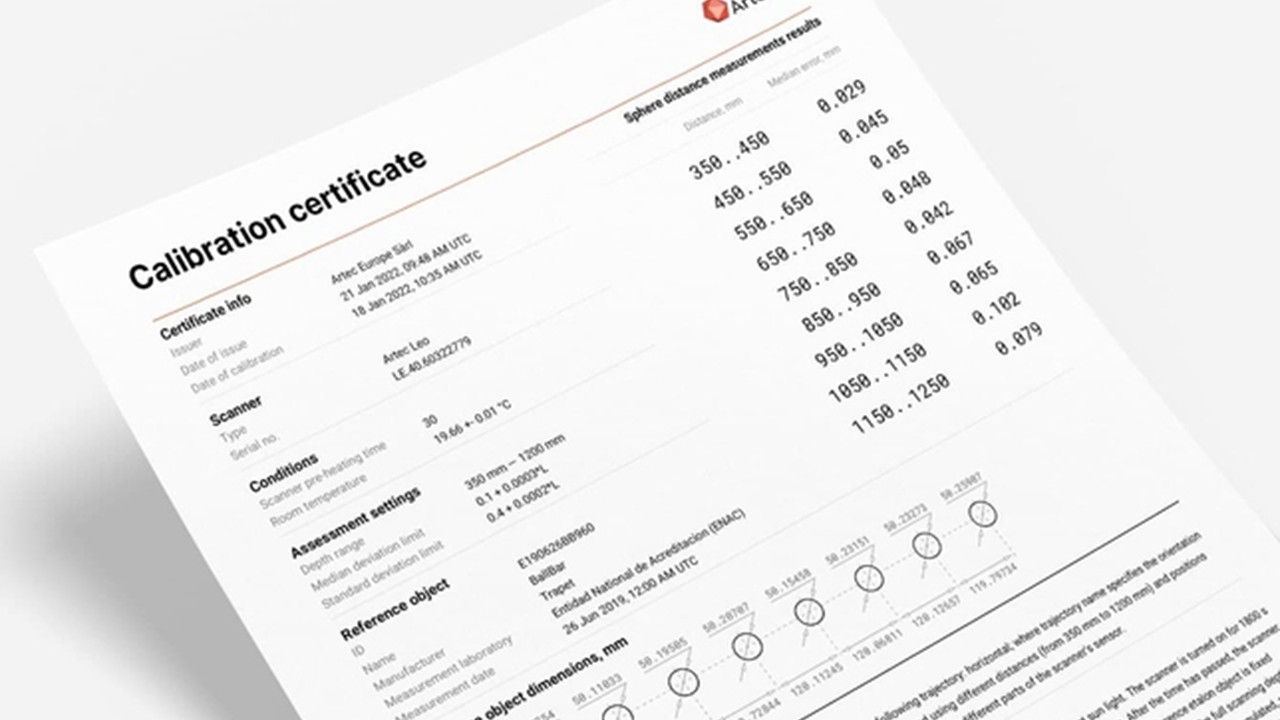

校正証明書
Leoの精度を検証するため、スキャナの作業範囲内の異なる位置で、スキャナのセンサーのさまざまな部分や距離を用いながら、キャリブレーションされた参照オブジェクトをスキャンしています。
これにより、Artec社が出荷するすべてのスキャナが揺るぎない精度を提供していることが保証されます。

自動温度制御
Leoにはコンポーネントを最適な動作温度に保つためにスキャナの動作を調整する、ソフトウェア拡張機能が付属しています。
これにより、デバイスの精度が内部コンポーネントからの読み取りに微妙な影響を与えてしまう可能性のある温度変化に左右されないようにすることができます。

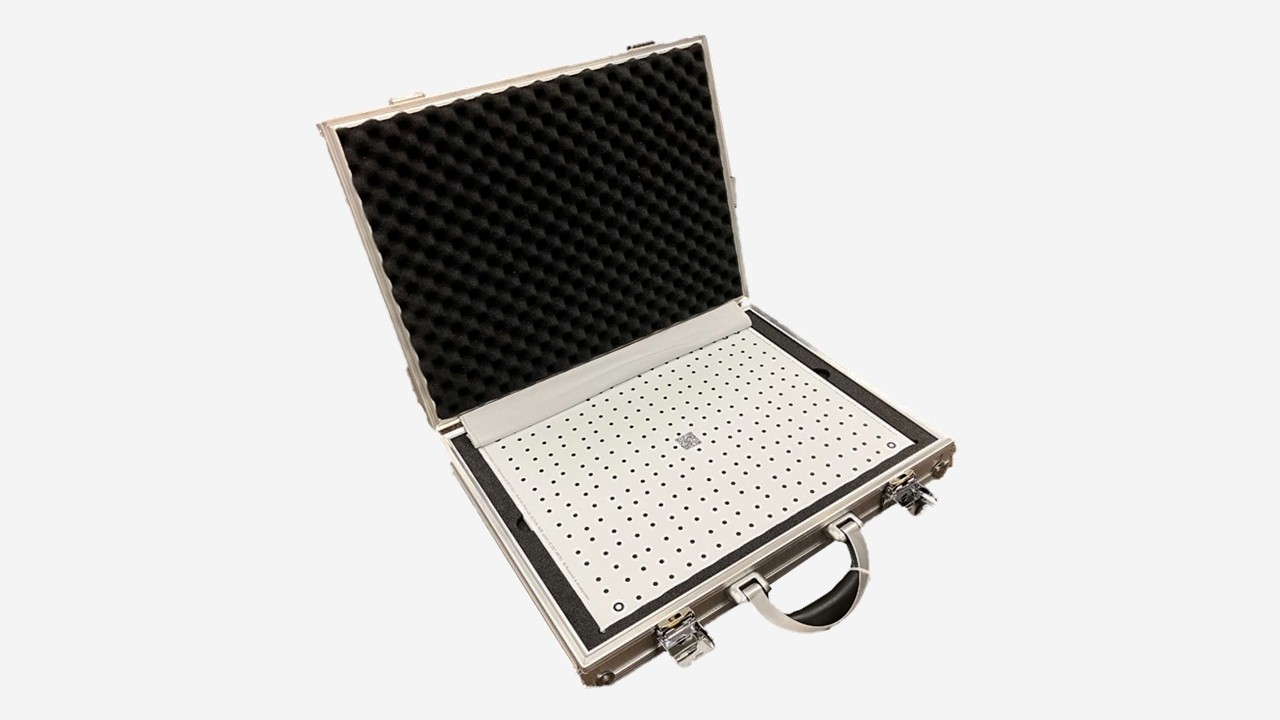

Leoのキャリブレーションキット
ユーザーがデバイスを使用する際、そのデバイスがテスト又はキャリブレーションされた条件と異なる環境にある可能性があります。そこで、新しいLeoキャリブレーションキットをお勧めします。こちらをご利用になると、Leoのパラメーターを改良したり、輸送中に起きる可能性のあるキャリブレーションエラーを排除することができます。

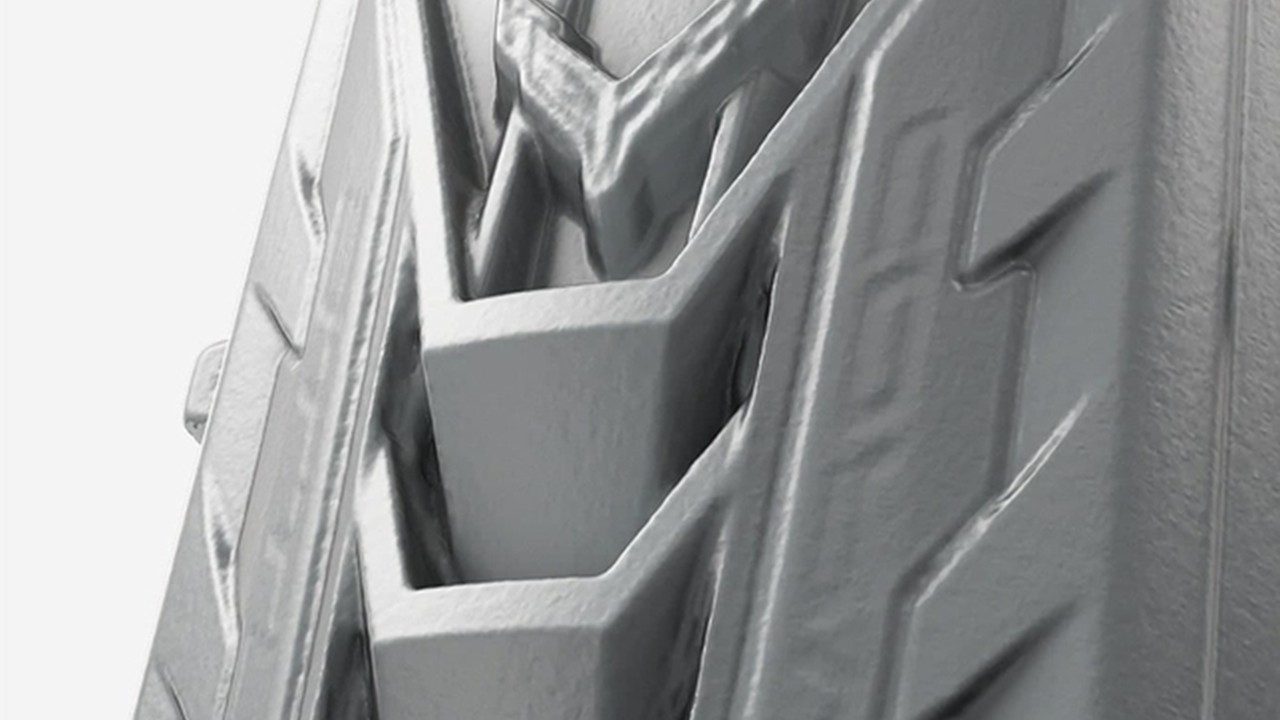

より鮮明でクリーン、そして詳細なスキャンデータ
新しい再構築アルゴリズムのおかげで、LeoでキャプチャしたデータはすべてSDモードでも以前より鮮明で、クリーン、そして詳細になりました。

優れた色のためのよりスマートなキャプチャ

常に均一な色
テクスチャが暗すぎたり、明るすぎる場合がありませんでしょうか。
Leoは、近接でスキャンを行う際にテクスチャの明るさを自動的に調整できるようになりました。つまり、照明条件が不安定な場合でも、常に均一に照明が当てられた3Dモデルを取得できます。

小規模プロジェクトにより高速な処理を
新しいテクスチャ最適化アルゴリズムのおかげで、テクスチャのサイズが2倍に縮小され、プロジェクトの読み込みと処理も高速化され、さらにLeoプロジェクト全体のサイズも縮小されました。

2022年度版モデルのLeo

従来のLeoモデル

50%
テクスチャデータサイズを削減

多言語インターフェース

Leoを世界中の専門家達にとって利用しやすくするために、2022年度版のArtec Leoのインターフェースは英語を始め、中国語、フランス語、ドイツ語、日本語、そしてスペイン語の6つの言語でご利用いただけます。

PRODUCT FEATURES 製品特徴

1秒あたり44フレームの史上最速プロ仕様ハンディ型3Dスキャナ

1秒あたり44フレームの史上最速プロ仕様ハンディ型3Dスキャナ

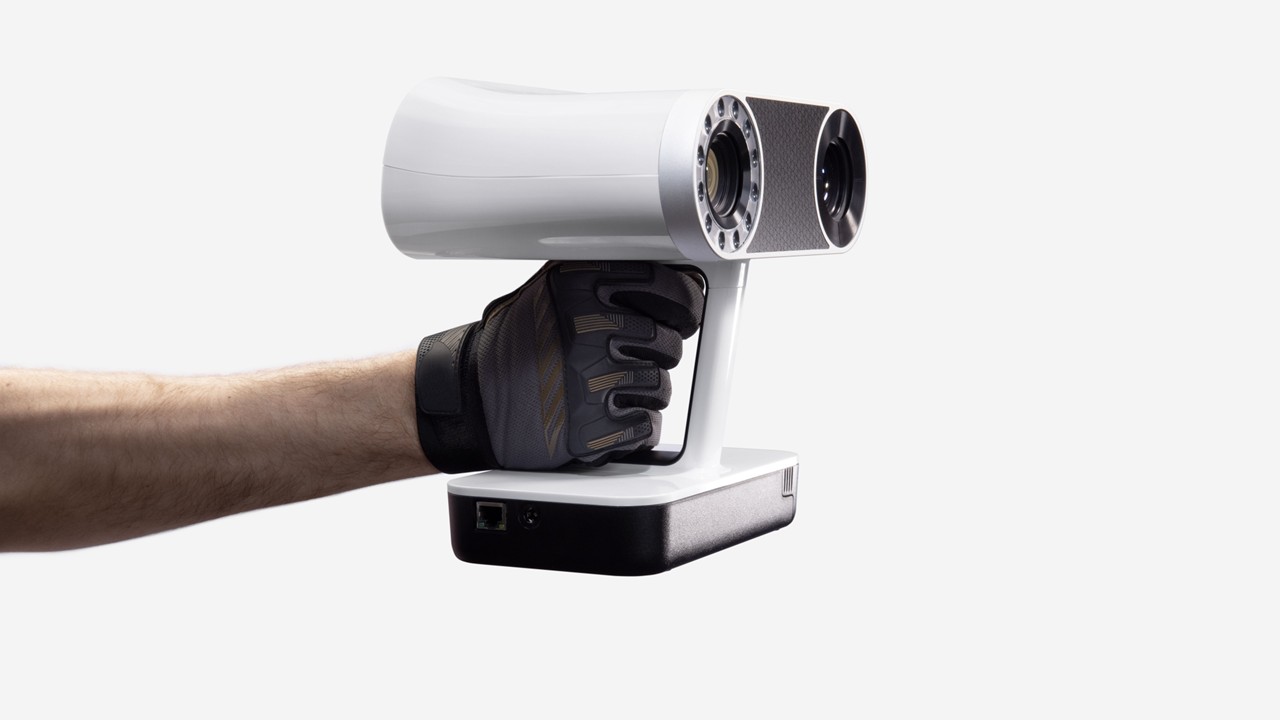

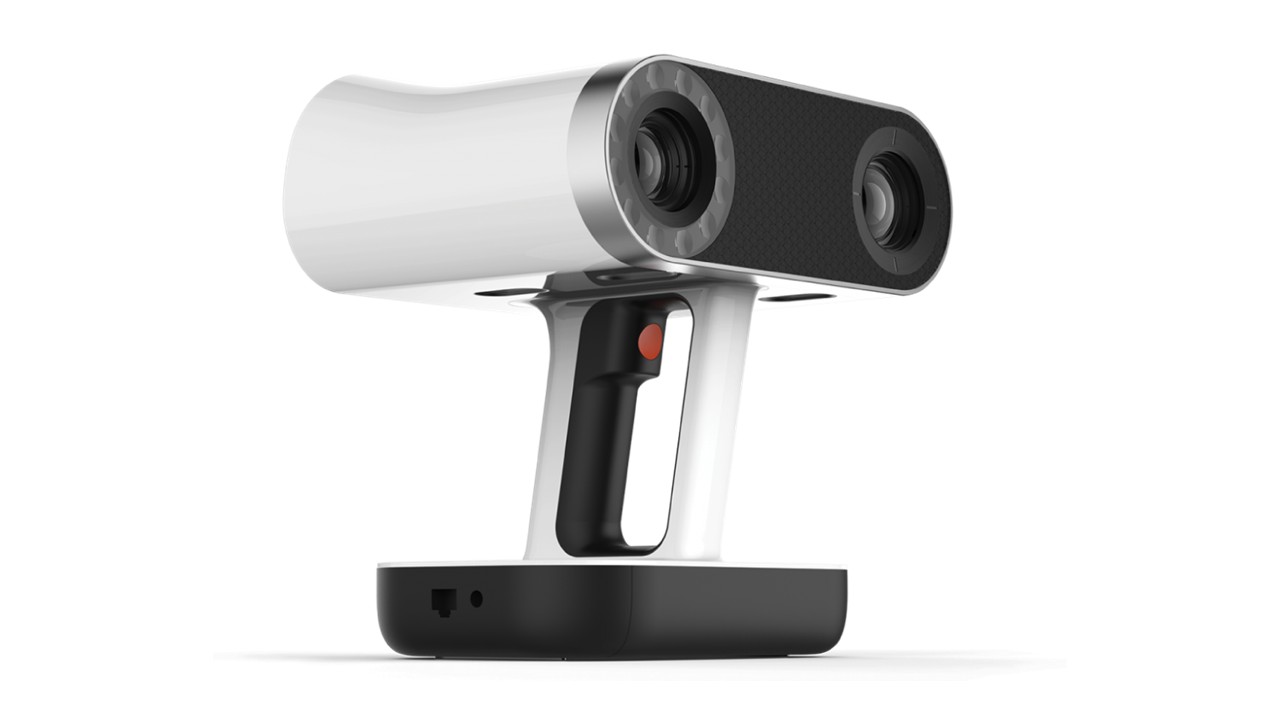

ArtecLeo 筐体画像(前面)

1秒あたり44フレームの史上最速プロ仕様ハンディ型3Dスキャナ

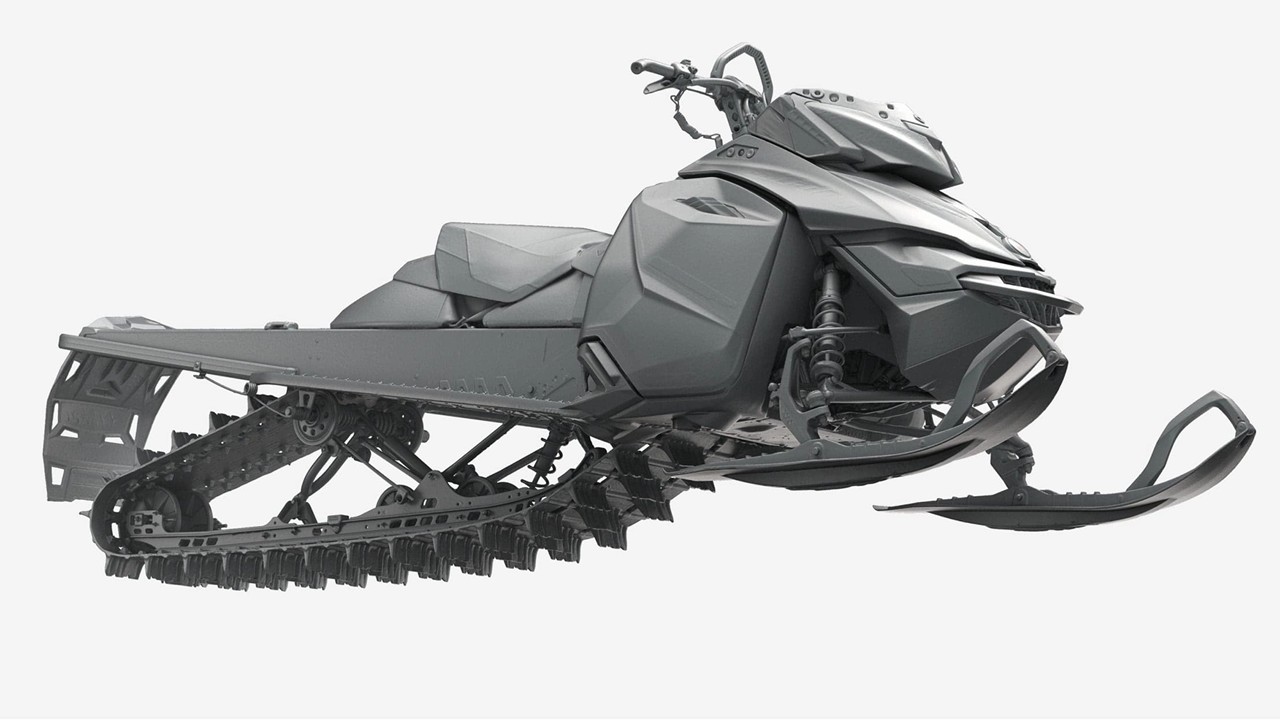

1秒あたり44フレームの3D再現率を誇るArtec Leoは、史上最速のプロ仕様ハンドヘルド3Dスキャナです。さらに、Artec Leoには広角レンズが搭載されており、大型オブジェクトや景色や現場を素早く正確に3Dスキャンし、処理することができます。それだけではありません。さらに向上した精度により、ユーザーは、まるでビデオカメラでズームインするような気軽さでスキャナをオブジェクトに近づけて焦点を合わせるだけで複雑なディテールをキャプチャすることができます。

Artec Leoが選ばれる理由

Artec Leoが選ばれる理由

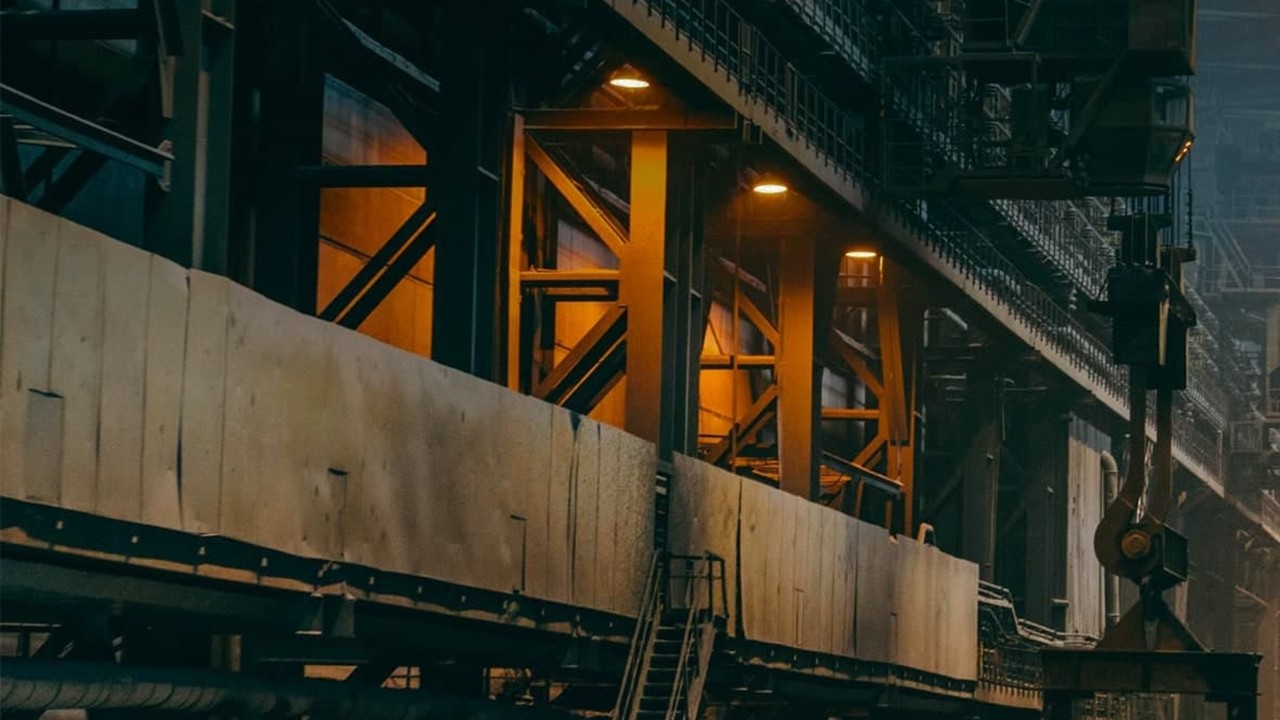

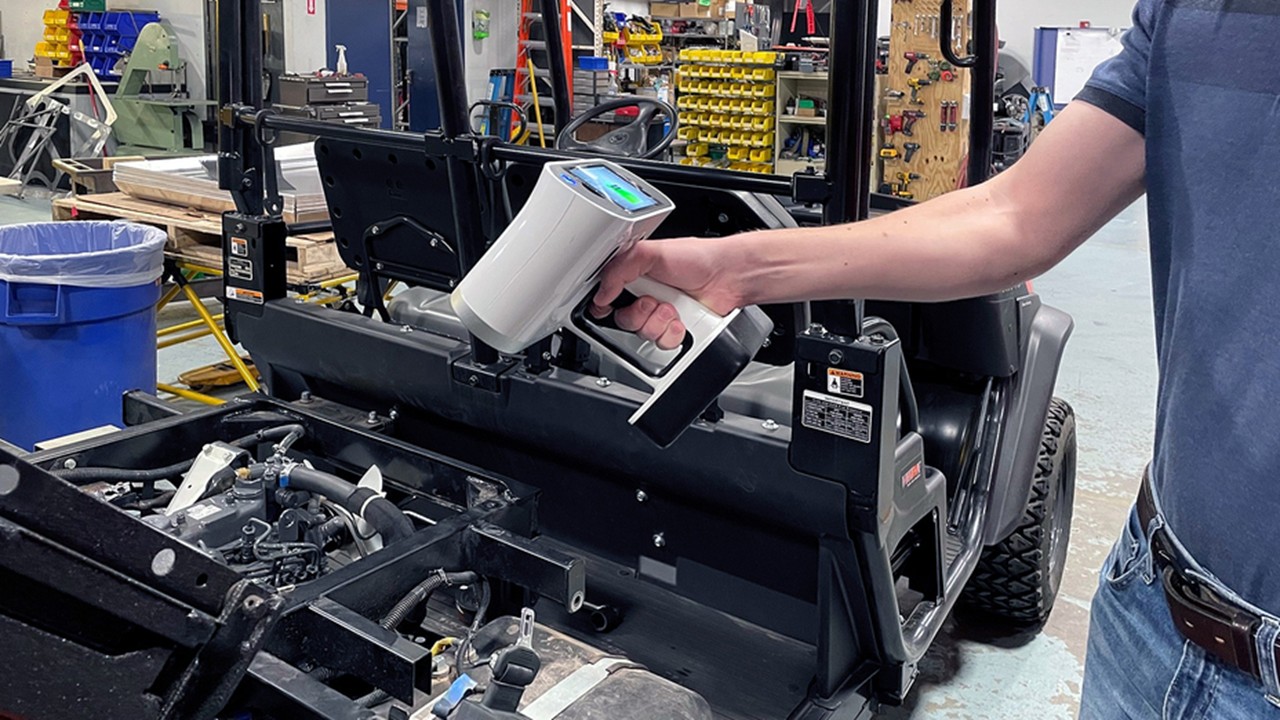

Artec Leoは、カスタマイズが必要な自動車部品や、工場の全ての機械、アームチェアからそれが置かれている部屋、さらには人体から犯罪現場まで。あらゆる業界で最も広範囲なオブジェクトをスキャンすることができます。

また、自動処理機能とワイヤレス接続機能を搭載したArtec Leoをご利用になれば、様々なサイズのオブジェクトを、自由に動き回りながら動画を取る感覚で簡単にキャプチャでき、3Dレプリカはスキャナに搭載されたHDディスプレイ上にリアルタイムに形成及び表示されます。

カタログダウンロードはこちら

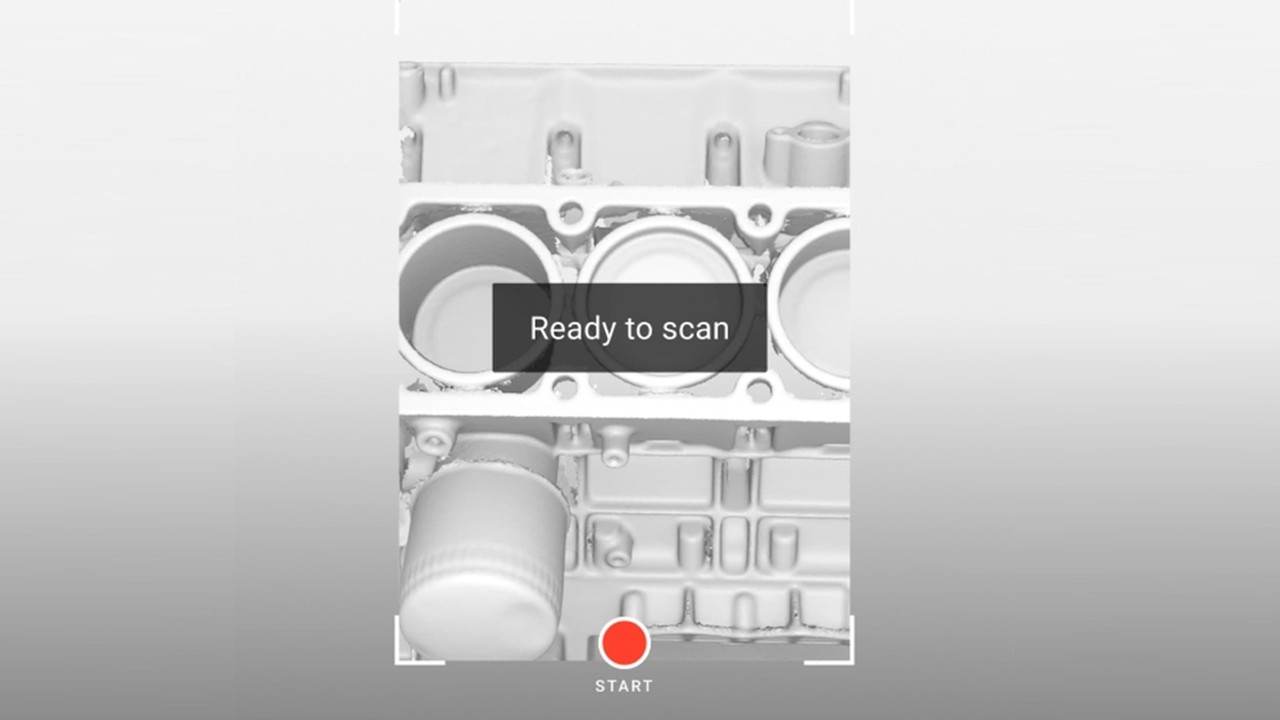

シンプルな操作性

シンプルな操作性

シンプルな操作性

「スキャナをオブジェクトに向け、撮影するだけ。」
インタラクティブなリアルタイムスキャンのヒント、ハイブリッドで「ターゲットフリー」のトラッキングシステム、そしてより高速なデータ処理のためのスマートスキャンモード。
これらがLeoを最も使いやすい3Dスキャナとされる理由です。

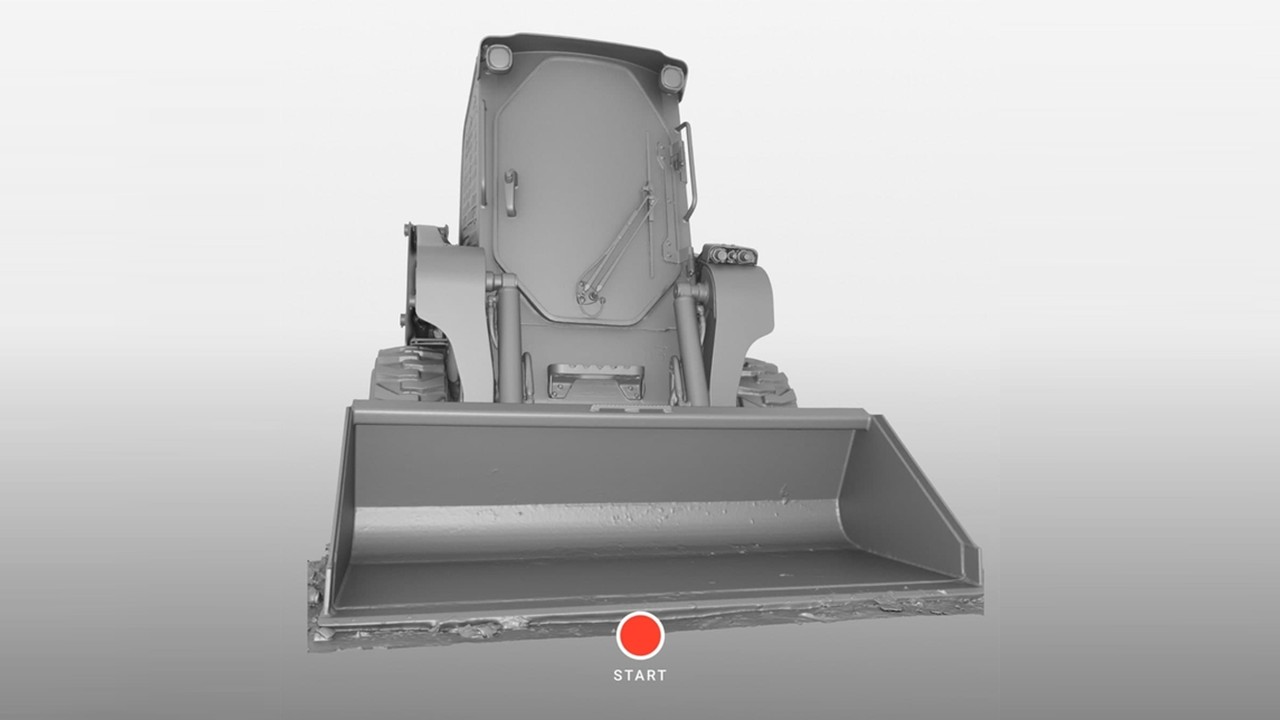

ユーザーはこのデバイスを手に取り、スキャンしたいオブジェクトに向けて、スタートボタンを押すだけです。残りはLeoが処理をしてくれます。

ターゲットが不要なスマートデータキャプチャ

Leoの最先端のハイブリッドジオメトリとテクスチャトラッキングにより、従来安定したスキャンを得るために使用していたターゲットやマーカーなどの追加アイテムが必要なくなりました。
ユーザーはスキャナをオブジェクトに向け、スキャンを開始するだけと非常に簡単です。

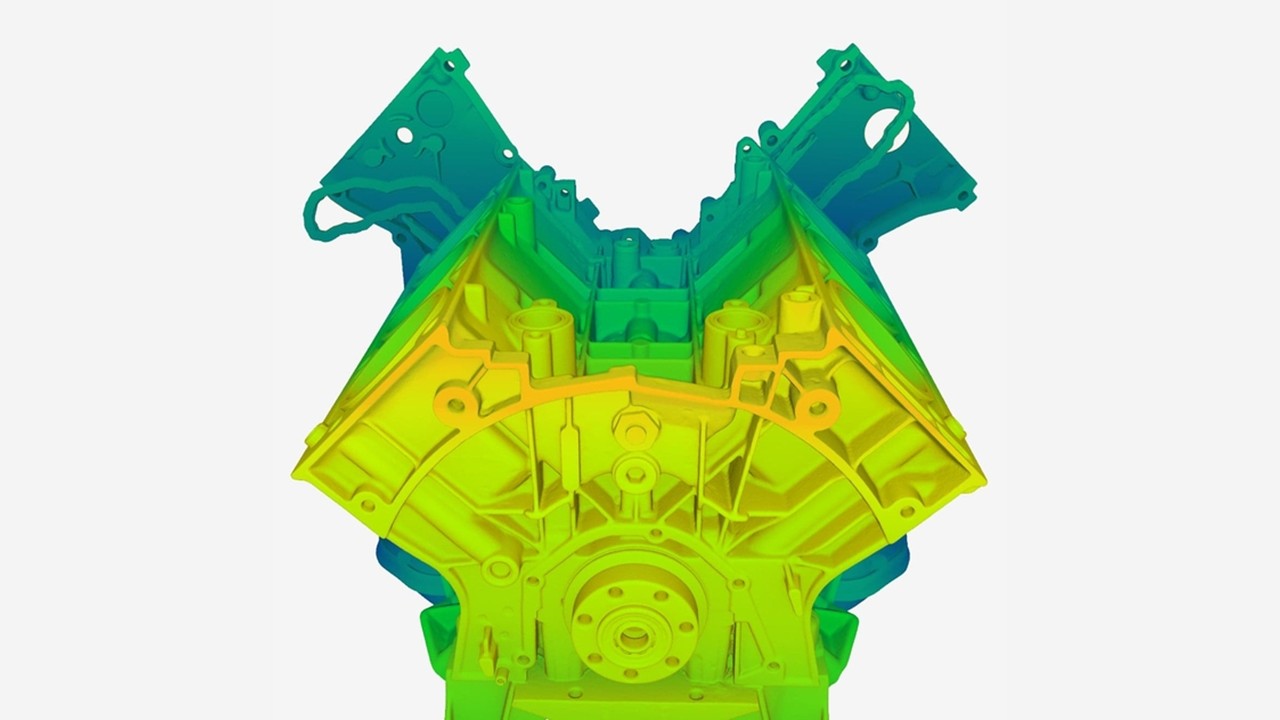

スキャンを支援する距離カラーマップ

スキャン中にスキャナとオブジェクトまでの最適な距離を維持し、より短時間でより多くのデータをキャプチャできるように、Leoには視覚的な補助機能があります。
スキャンをしている表面は、スキャナを近づけすぎるとLeoの画面に赤で表示され、距離が遠すぎると青で表示されます。緑の場合はシステムが正常に機能している証です。

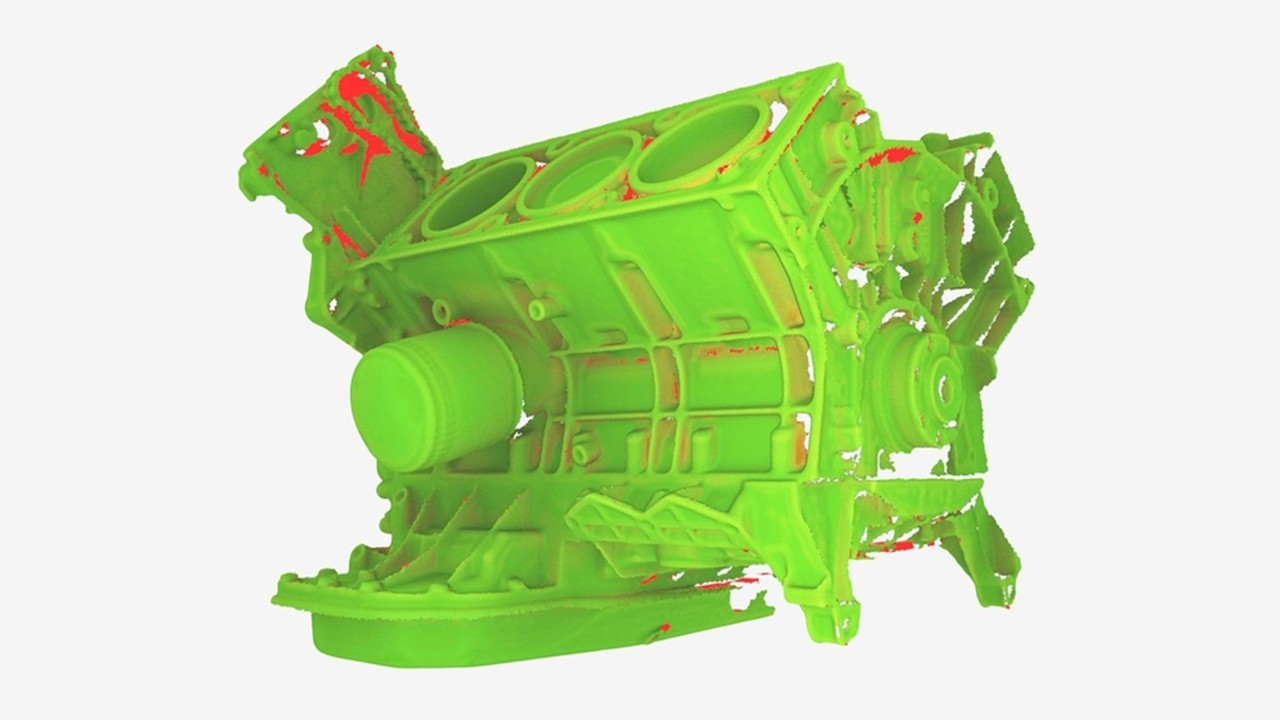

スポットを見逃すことはありません

ディスプレイ上のスマートなサーフェス品質インジケーターにより、どの領域が完全にキャプチャされ、どの領域にもっと注意が必要なのかが確認できます。また、スキャンの速度が速すぎたり、スキャナを遠くからかざしすぎの場合にも忠告をしてくれます。

一時停止や再開が自由に

スキャンを再開する準備ができると、Leoは最後にスキャンした場所から再開し、既存のプロジェクトに新しいデータを追加することができます。このように、いつでも必要な際にスキャンを途切れさせることなく一時停止や再開させることができます。

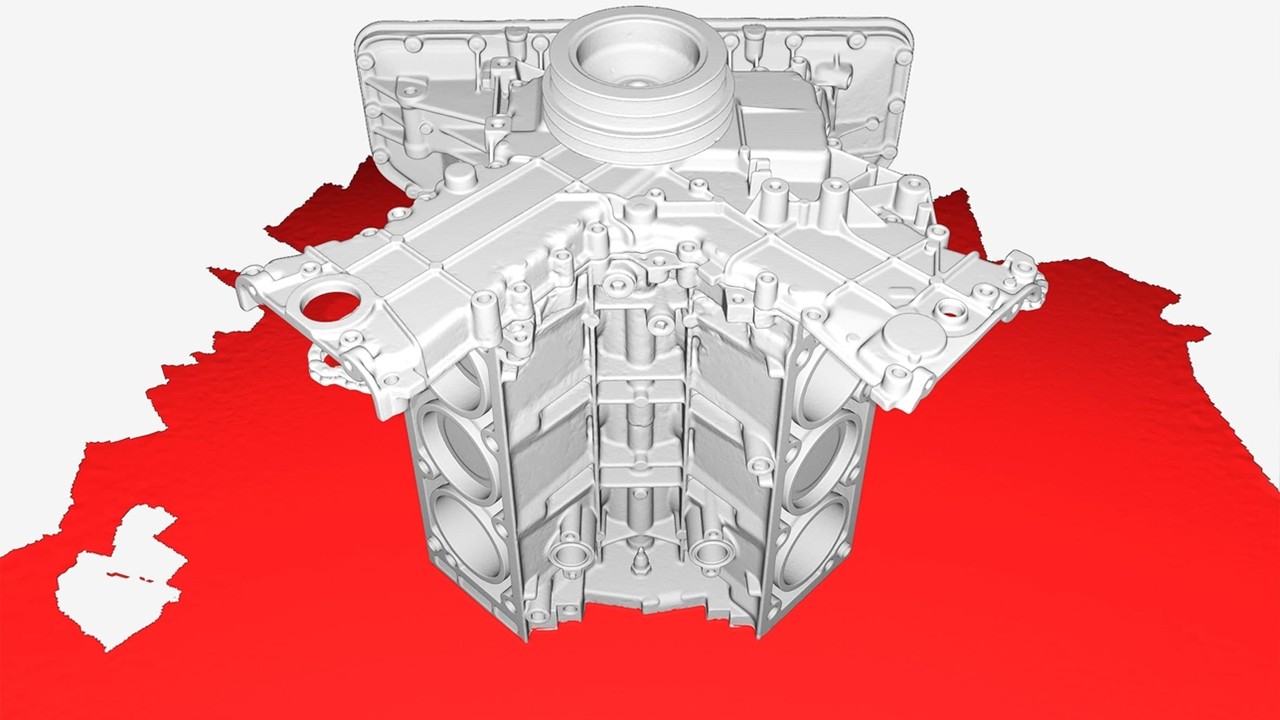

スマートスキャンで、より少ない処理が可能に

独自のAIテクノロジーを搭載したLeoは、必要なデータのみをキャプチャし、処理時間とクリーンアップ作業を減少させるためにさらにスマートになりました。

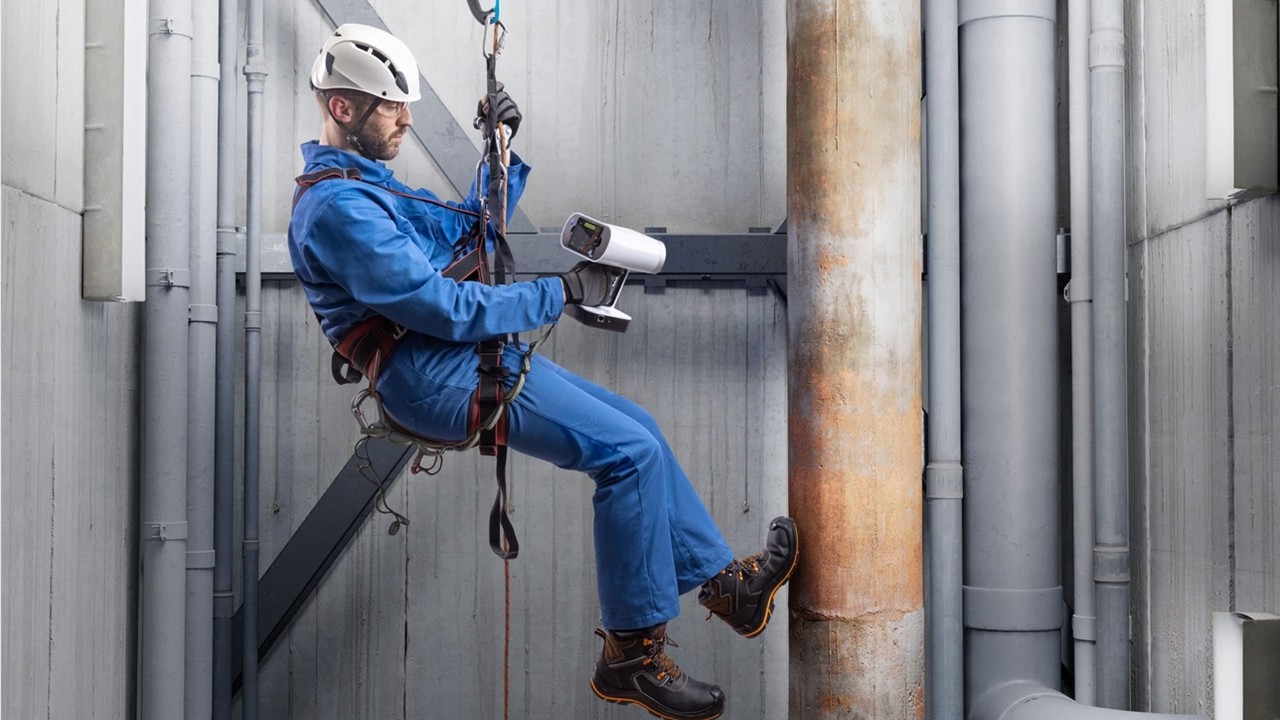

PCもケーブルも不要なポータブル設計

まったく新しいクラウド接続やwifi対応、そしてケーブルが不要な設計により、PCなしでもArtec Leoの膨大なスキャン機能を必要な場所どこからでもご利用いただけます。色分けされた合図を出してくれる、リアルタイムのレプリカを表示するインタラクティブなチルト式画面で完全に操作を制御することで、いつでも完璧なスキャンをキャプチャできます。
また、データ転送においてもスキャン同様にPCやケーブルを一切必要とせず、完全なポータブル設計を実現しています。

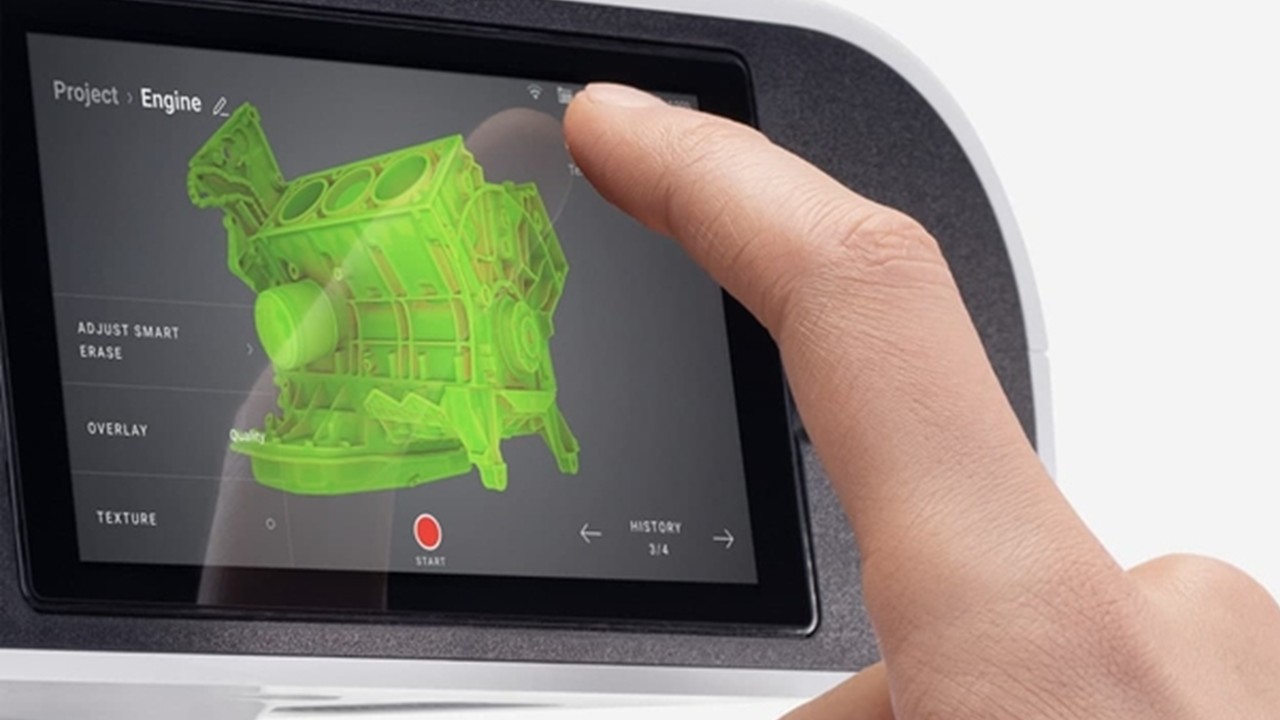

インタラクティブな5.5インチタッチパネル

Leoの直感的なタッチパネルを使用すると、デバイスやスキャンプロセス、そしてスキャンデータを簡単に管理できます。このタッチスクリーンは、スキャン中に操作できるリアルタイムのレプリカを構築し、注意が必要な領域を表示するので、最良の結果をすばやく得ることが可能です。

リアルタイムで3Dモデルをプレビュー

スキャンデータを表示するためにデバイスをノートPCにテザリングする必要はありません。Leoのインタラクティブなタッチスクリーンには、スキャン中にリアルタイムのレプリカが表示され、スキャンのさまざまな領域のデータの品質を視覚的にガイドします。

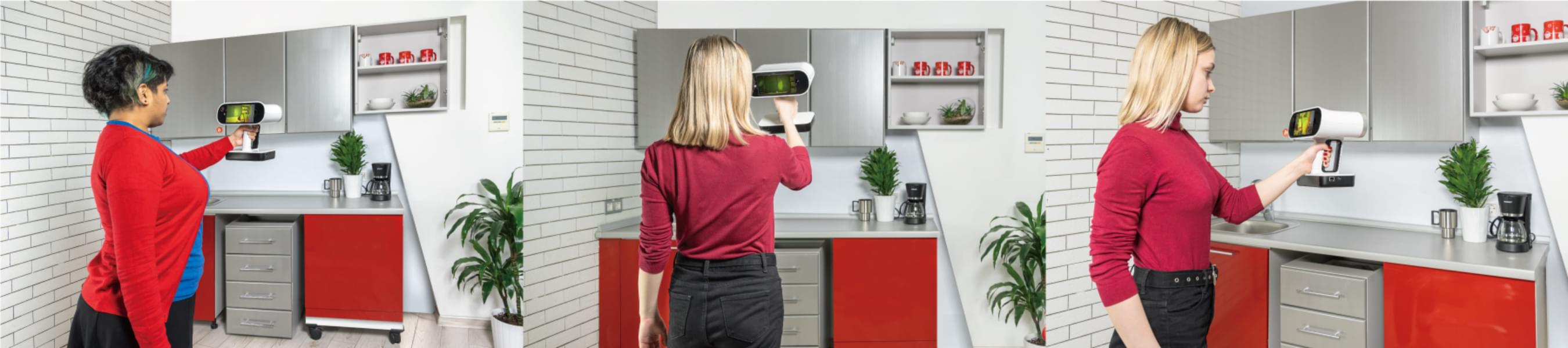

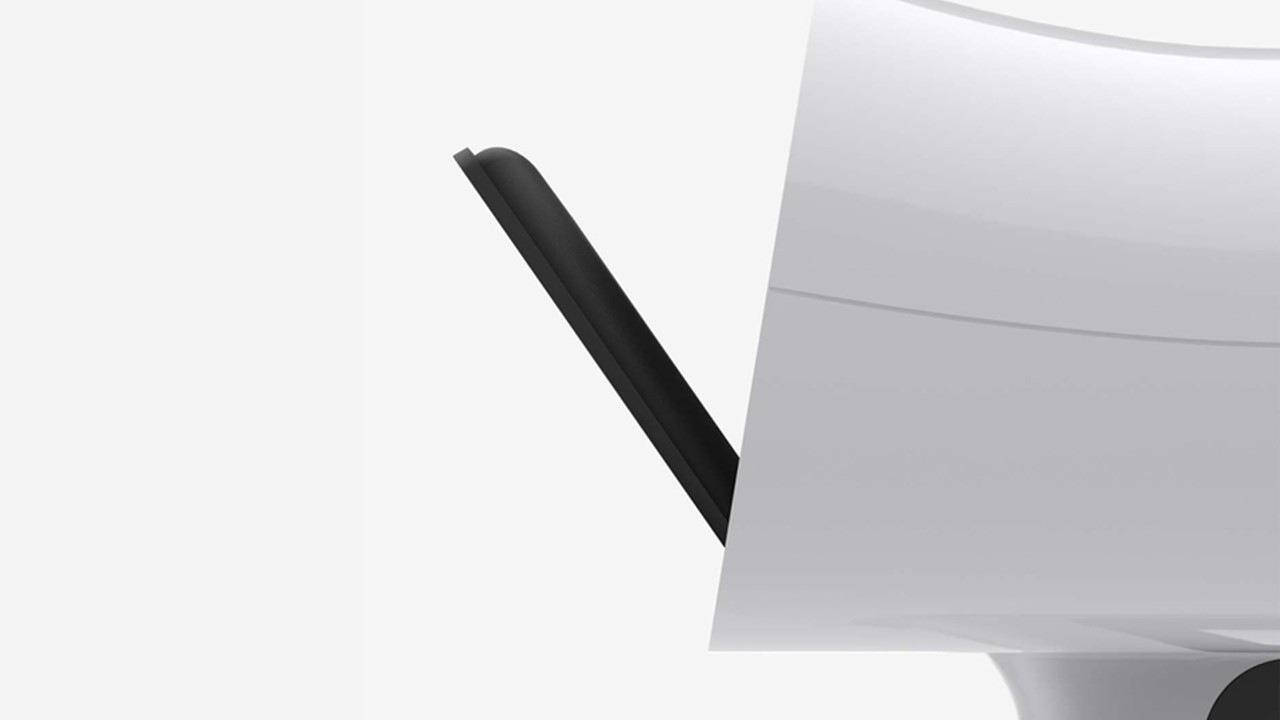

チルト式画面

Leoのコンパクトな人間工学に基づいた設計により、狭いスペースや難しい角度からのスキャンがすでに可能となっています。このインタラクティブなディスプレイもチルトさせることができるため、柔軟性が高まり、自由に移動しやすくなるため、このスキャナはさまざまな方法でご利用いただけます。

一貫した正確性-最大 0.1mmの 3Dポイント精度

最新版のArtec Leoは、スキャンプロセス全体を通して安定した最適温度を維持し、精度をレベルアップさせます。
また、校正証明書とLeoのキャリブレーションキットにより、あらゆる段階で最高の品質が維持されます。

強力なスキャン能力で前例のないパフォーマンスを

最も電力効率の高い組み込みNVIDIA Jetson TX2プロセッサと最先端のアルゴリズムを搭載したLeoは、パフォーマンスや精度、そして耐久性の点で他のスキャナと一線を画しています。

最大
0.2mm
3D解像度
最大
28 FPS
3D再構築率をリアルタイムで
マルチコア処理
搭載されている最速の組み込みAIスーパーコンピューターを備えたLeoは、並外れた速度と電力効率を提供します。
日光下でのスキャン
LeoのクラスIレーザープロジェクターを使用すると、人間の目には見えない模様がオブジェクトのサーフェスに投影されるので、日光の下でも簡単にスキャンができます。
SDで最大
3百万ポイント/秒
データ取得速度
HDで最大
35百万ポイント/秒
データ取得速度

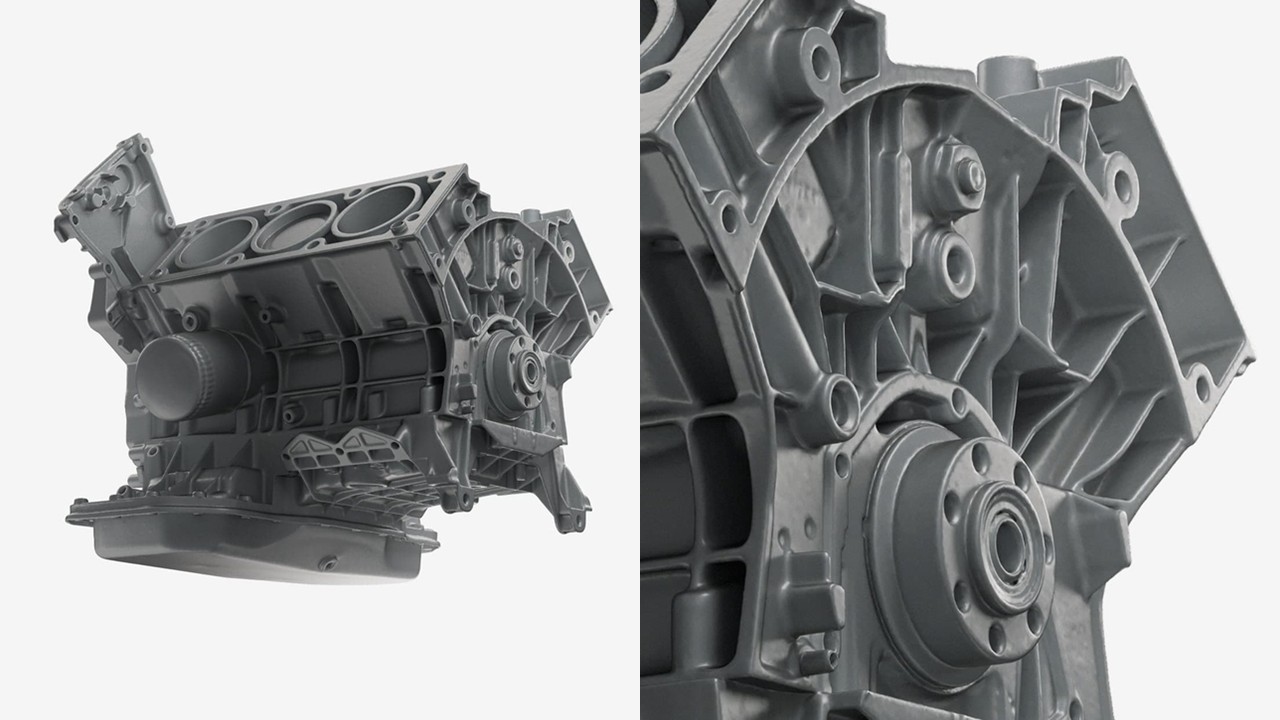

AI搭載の新しいHDモード

新しく搭載されたHDモードは、業界初のAIを搭載したスキャン技術で、究極にシャープでクリーン、そしてディテールが豊富なスキャンを実現します。
ノイズを除去しながらスキャンデータの解像度を2倍に向上するため、ノイズがなく最上級にクリーンな3Dモデルが出来上がります。再構築が強化され、エッジの曲率も改善されたため、薄い筋状の部分やシャープな角といった、スキャナが届きにくい領域やスキャンが困難なサーフェスを扱う作業がこれまでになく簡単になりました。テクスチャバイアスの心配も不要です。
驚くほど高解像度な原物そっくりの3Dモデルをご期待ください。

HDモード

オートバイエンジンの複雑な部品をArtec Leoでスキャン

出展:Artec3D

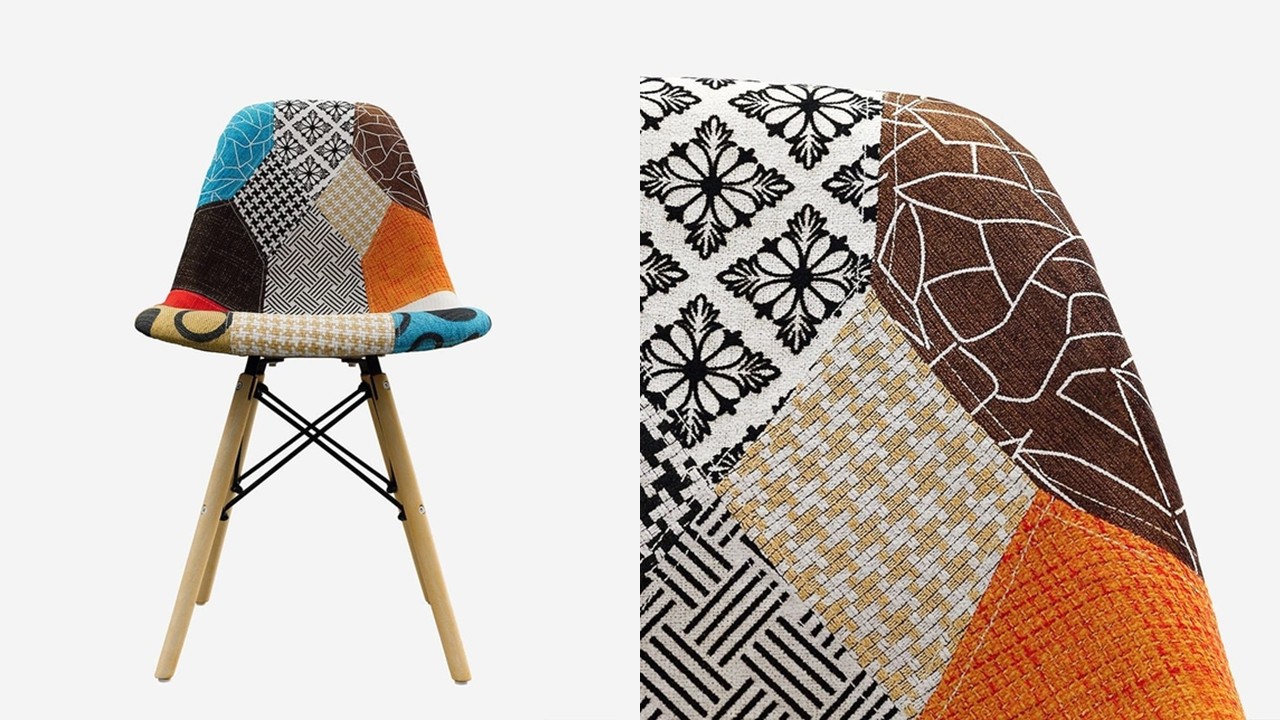

完璧なジオメトリと色彩表現を実現

Leoには、濃厚なテクスチャをキャプチャしたり、照明条件に適応したり、テクスチャからジオメトリへの正確なマッピングを実行したりするための高度な技術が詰め込まれています。また、ツーインワン光学システム、モジュールに統合されたスーパーコンピューター、9 DoFの位置センサー、そしてフラッシュ強度を変化させるVCSELライトテクノロジーも搭載されています。

フォトグラメトリをレベルアップ

Artec Leoのスキャンデータとカメラで撮影した写真を使用して、CGIフォトグラメトリをレベルアップさせます。Artec Studioですべてを1つのシームレスなプロセスにまとめ、完璧なジオメトリと必要なテクスチャ品質を備えた、見事に原物そっくりな3Dモデルを作成します。

多用途で信頼性の高いソフトウェア

Artec StudioとArtec Cloudの統合により、この多用途のスキャナはこれまで以上に強力になりました。このソフトウェアを使用すると、クラウドに直接スキャンを保存したり、スキャナをリモートコントロールしたり、専用のAPIとSDKを使用して独自の機能を構築したりすることができます。Leoは、パフォーマンスと安定性の向上により、定期的にアップデートされます。

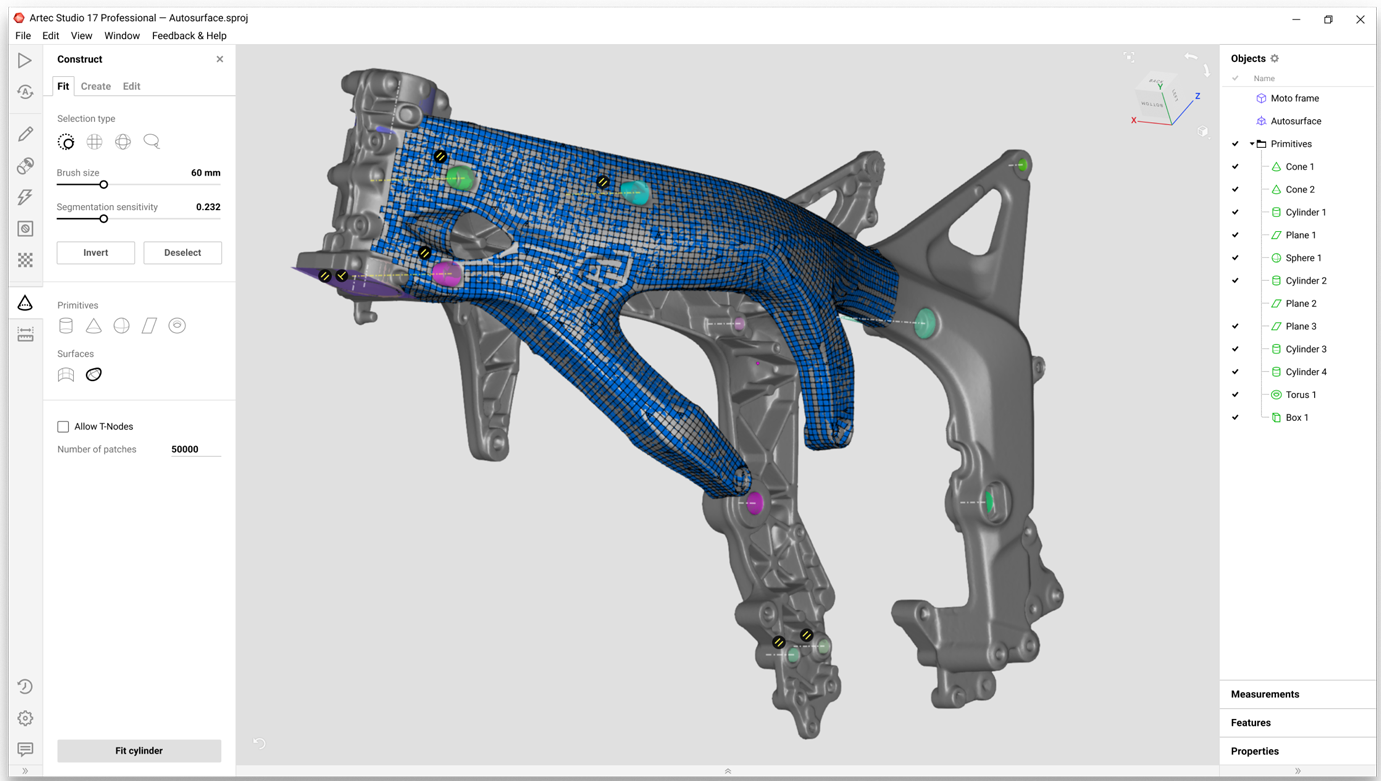

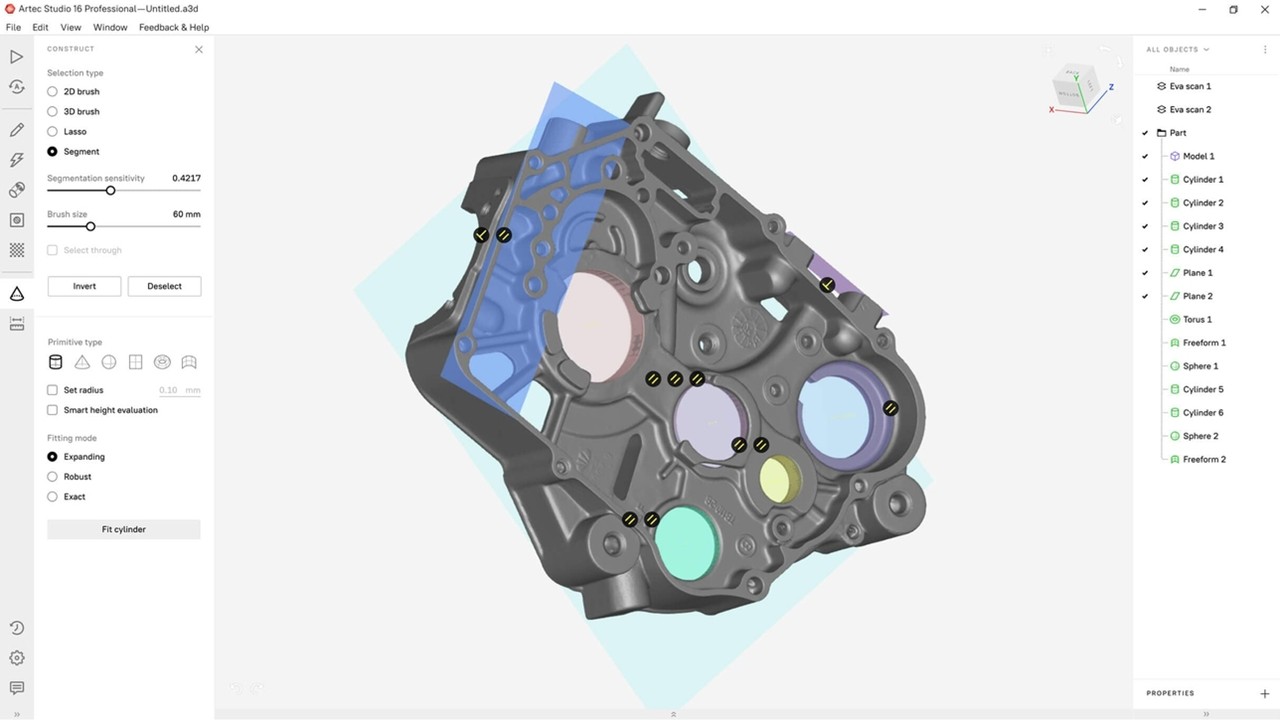

Artec Studio 18

Artec Studioの革新的な機能により、Leoがデータ取得プロセスを高速化し、スキャンデータをArtec Studioにシームレスに伝達することで、メッシュ・トゥ・CADの分析、簡単な幾何形状フィットなどの多くの拡張操作を行うワークフローを加速化することができます。

Artec Cloud

Artec Cloudは、3Dスキャンデータのアップロードやダウンロード、インポート、エクスポート、表示、コメント、共有、そして処理を可能にするサーバーとして機能するので、3Dデータを取り扱うワークフローにより柔軟性をもたらしてくれる、使いやすいリアルタイムのコラボレーションプラットフォームです。

関連ソフトウェアのご紹介

業界最先端であるArtec社のスキャン技術と各種ソフトウェアを組み合わせることで、高精度なモデリングや広範囲における品質管理など、3Dスキャンデータは更なるソリューションを生み出すことが可能となります。体験版もご用意しておりますので、是非ご活用ください。

Geomagic Design X

業界を先導するリバースエンジニアリング用ソフトウェア
Geomagic Design Xは、リバースエンジニアリングで最も使用されているCADソフトウェアです。Artec Studioに直接統合することが可能なため、スキャンデータの収集や処理、リバースエンジニアリングまですべての作業を1つのワークフローで行うことができます。

Geomagic Control X

パワフルな万能計測ソフトウェア
Geomagic Control Xは、さまざまな既存ワークフローを改善するために設計され、パワフルなツールを搭載した機能満載な計測ソフトウェア・プラットフォームです。
Artec 3Dスキャナと組み合わせることにより、高精度な計測の確保やその場での検査及びデータ分析の実行が可能になります。

Geomagic Freeform

有機的なデザインを簡単に
Geomagic Freeformは、Artec 3Dスキャナに直接統合することが可能な上、最先端触覚デバイスと互換性があるソフトウェアです。デジタル環境の可能性をフルに活用しながら、まるでクレイを実際に手でこねているような感覚でのモデル作成が可能になります。

Geomagic Wrap

よりスムーズな3Dスキャン・トゥ・モデリングを実現
Geomagic Wrapを使えば、スキャンからモデル作成までのワークフローが実に簡単です。プロダクトデザインや3Dモデルのリバースエンジニアリングの優秀なソリューションであるこのソフトウェアは、製造、エンジニア、アート、CGI、医療など幅広い業界のプロフェッショナルが絶対に持っておきたいツールです。

SPEC 技術仕様

  Artec Leo Artec Eva Artec Eva Lite Artec Space Spider
スキャナタイプ ハンディ ハンディ ハンディ ハンディ
3D精度(最大) 0.1mm 0.1mm 0.1mm 0.05mm
3D解像度(最大) 0.2mm 0.2mm 0.5mm 0.1mm
被写体距離3D精度(最大) 0.1mm + 0.3mm/m 0.1mm + 0.3mm/m 0.1mm + 0.3mm/m 0.05mm + 0.3mm/m
HDモード 不可 非対応
ハイブリッドジオメトリとテクスチャトラッキング 不可
データ処理アルゴリズム ジオメトリとテクスチャに基づく ジオメトリとテクスチャに基づく ジオメトリに基づく ジオメトリとテクスチャに基づく
自動背景除去
作業範囲 0.35~1.2m 0.4~1m 0.4~1m 0.2 ~ 0.3m
体積キャプチャ範囲 160,000 cm³ 61,000 cm³ 61,000 cm³ 2,000 cm³
最短距離撮影範囲 244 × 142mm 214 × 148mm 214 × 148mm 90 × 70mm
最長距離撮影範囲(高×幅) 838 × 488mm 536 × 371mm 536 × 371mm 180 × 140mm
撮影範囲(角度)(高×幅) 38.5 × 23° 30 × 21° 30 × 21° 30 × 21°
テクスチャ読取
テクスチャ解像度 2.3mp 1.3mp 1.3mp
カラー 24bpp 24bpp 24bpp
フォトテクスチャ使用機能
リアルタイムフュージョンでのフレーム速度(最大) 22fps 16fps 16fps 7.5fps
3Dビデオレコーディングでのフレーム速度(最大) 44fps 16fps 16fps 7.5fps
3Dビデオストリーミングでのフレーム速度(最大) 80fps
最大データ取得速度 35,000,000/秒 18,000,000/秒 2,000,000/秒 1,000,000/秒
3D露出時間 0.0002秒 0.0002秒 0.0002秒 0.0002秒
2D露出時間 0.0002秒 0.00035秒 0.00035秒 0.0002秒
3D光源 VCSEL フラッシュバルブ フラッシュバルブ 青色 LED
2D光源 白12 LEDアレイ 白12 LEDアレイ 白12 LEDアレイ 白6 LEDアレイ
ポジションセンサー 内蔵 9DoF 慣性座標システム
ディスプレイ/タッチスクリーン 統合 5.5" half HD, CTP. Wi-Fiオプション / 外部デバイス用イーサネットビデオストリーミング 外部コンピューターでのUSBストリーミング 外部コンピューターでのUSBストリーミング 外部コンピューターでのUSBストリーミング
マルチコアプロセッサ 内蔵プロセッサ: NVIDIA® Jetson™ TX2 Quad-core ARM® Cortex®-A57 MPCore Processor NVIDIA Maxwell™ 1 TFLOPS GPU with 256 NVIDIA® CUDA® Cores 外部コンピューター 外部コンピューター 外部コンピューター
インターフェース Wi-Fi, Ethernet, SDカード 1 × USB 2.0, USB 3.0 互換 1 × USB 2.0, USB 3.0 互換 1 × USB 2.0, USB 3.0 互換
内蔵ハードドライブ 512 GB SSD
サポートOS Windows 7, 8, 10, 11 x64
スキャン時のPC不要
Windows 7, 8, 10, 11 x64 Windows 7, 8, 10, 11 x64 Windows 7, 8, 10, 11 x64
PC要件(推奨) Intel Core i7又はi9、 64+ GB RAM、 CUDA 6.0+対応のNVIDIA GPU、8+ GB VRAM
※データ処理のためにPCが必要となります。
Intel Core i7又はi9、64+ GB RAM、CUDA 6.0+対応のNVIDIA GPU、8+ GB VRAM Intel Core i7又はi9、 32 GB RAM、2 GB VRAM対応のGPU Intel Core i7又はi9、 32 GB RAM、2 GB VRAM対応のGPU
PC要件(最低限) HD:Intel Core i7又はi9、32 GB RAM、CUDA 6.0+対応のNVIDIA GPU、最低 4GBのVRAM
SD:Intel Core i5、i7又は i9、32 GB RAM、2 GB RAM対応のGPU
※データ処理のためにPCが必要となります。
HD:Intel Core i7又は i9、 32 GB RAM、CUDA 6.0+対応の NVIDIA GPU、2 GB VRAM
SD:Intel Core i5、 i7又は i9、12 GB RAM、2 GB VRAM対応のGPU
Intel Core i5、 i7又は i9、18 GB RAM、2 GB VRAM対応のGPU Intel Core i5、 i7又は i9、18 GB RAM、2 GB VRAM対応のGPU
