PRODUCT FEATURES 製品特徴
メトロロジーグレードのハンドヘルド型
3Dレーザースキャナ
メトロロジーグレードのハンドヘルド型
3Dレーザースキャナ
Artec PointⅡはArtec初のターゲットベースでハンドヘルド型の3Dレーザースキャナです。メトロロジーグレードでISO認定もされている3Dスキャンを提供します。品質管理やリバースエンジニアリング向けに、黒色や光沢のある外観を持つ複雑なサーフェスを最大0.02mmの精度で迅速にキャプチャします。
複雑なオブジェクトのキャプチャで高い再現性と正確な精度が求められる場合、Artec PointⅡはその性能を発揮し、高速で信頼性の高いデータが必要な場合に最適なソリューションとなります。
極めて正確なモデルを一貫して提供
非常に高い精度としっかりとしたトラッキング、そして複雑なジオメトリに特化したモードを備えたArtec PointⅡは、信頼できる高解像度の計測データをキャプチャします。

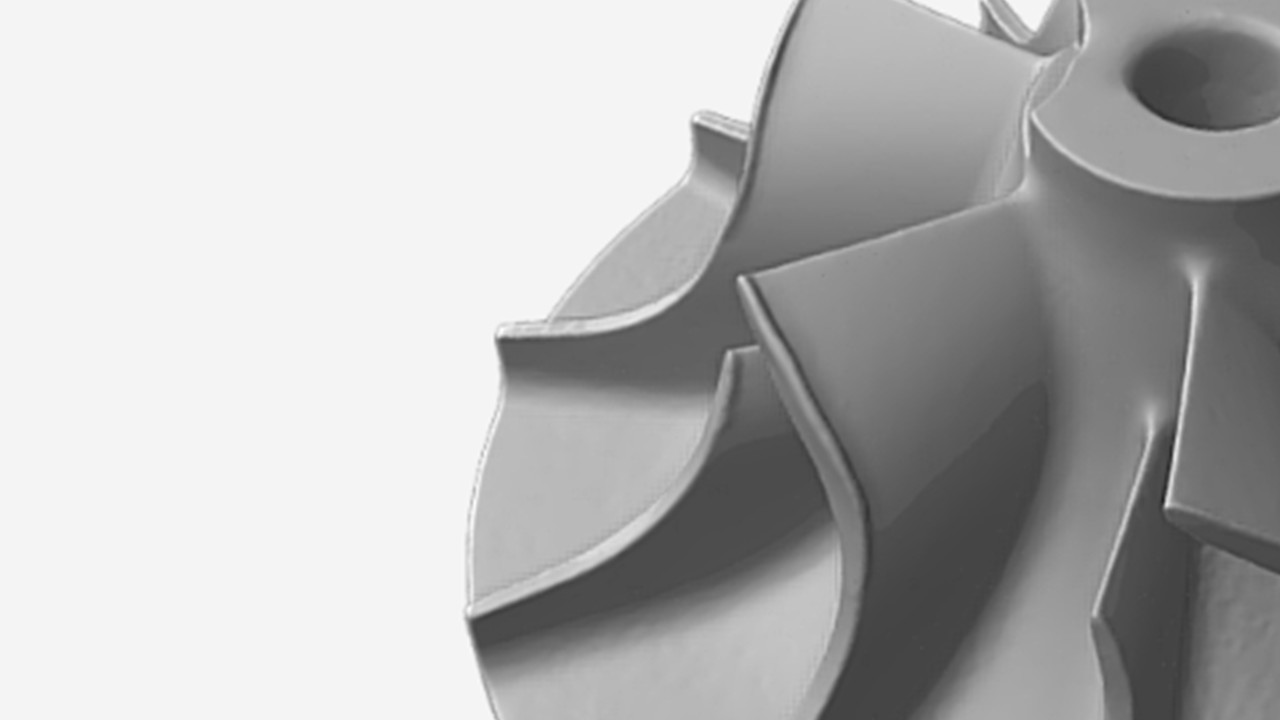

メトロロジーグレードの精度
Artec PointⅡは、複雑なサーフェスを驚異的な精度と再現性でキャプチャし、産業計測のための高品質データを常に提供します。

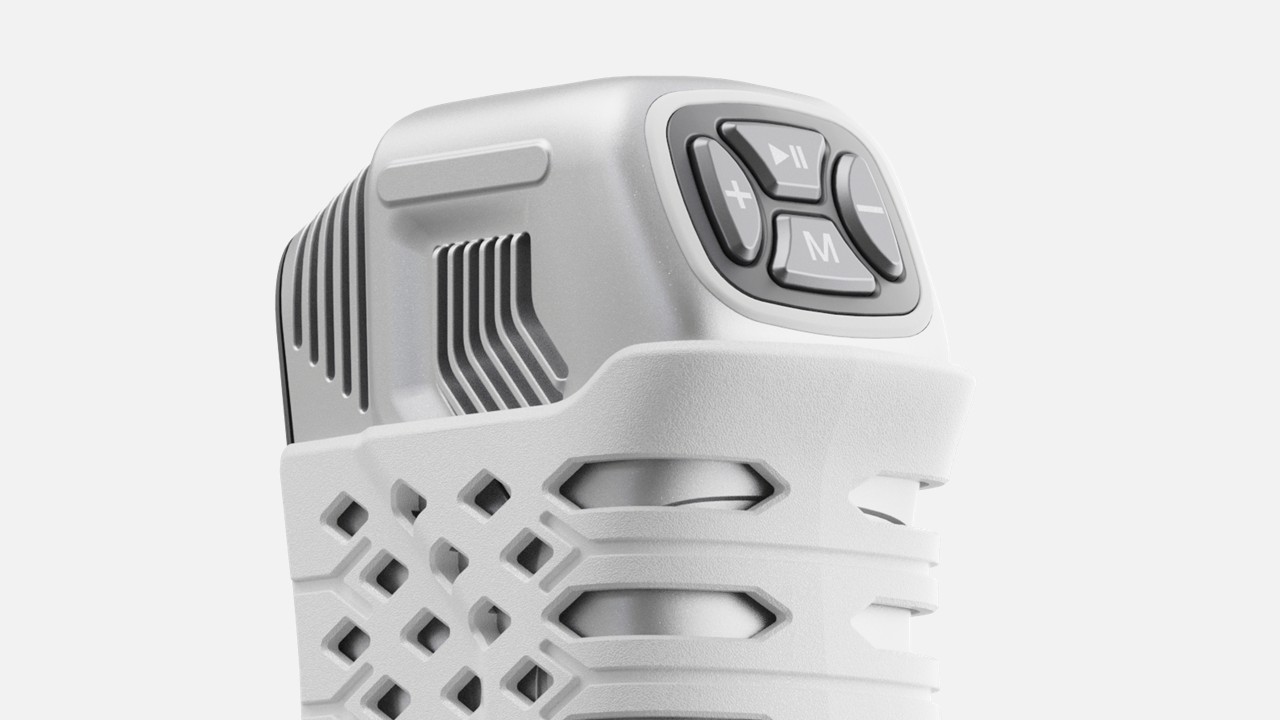

驚異的な使いやすさ
主要な機能のほとんどは、ユーザーがワークフローの効率を最適化できるように設定でき、簡単にアクセスできる4つのボタンで実行ができます。

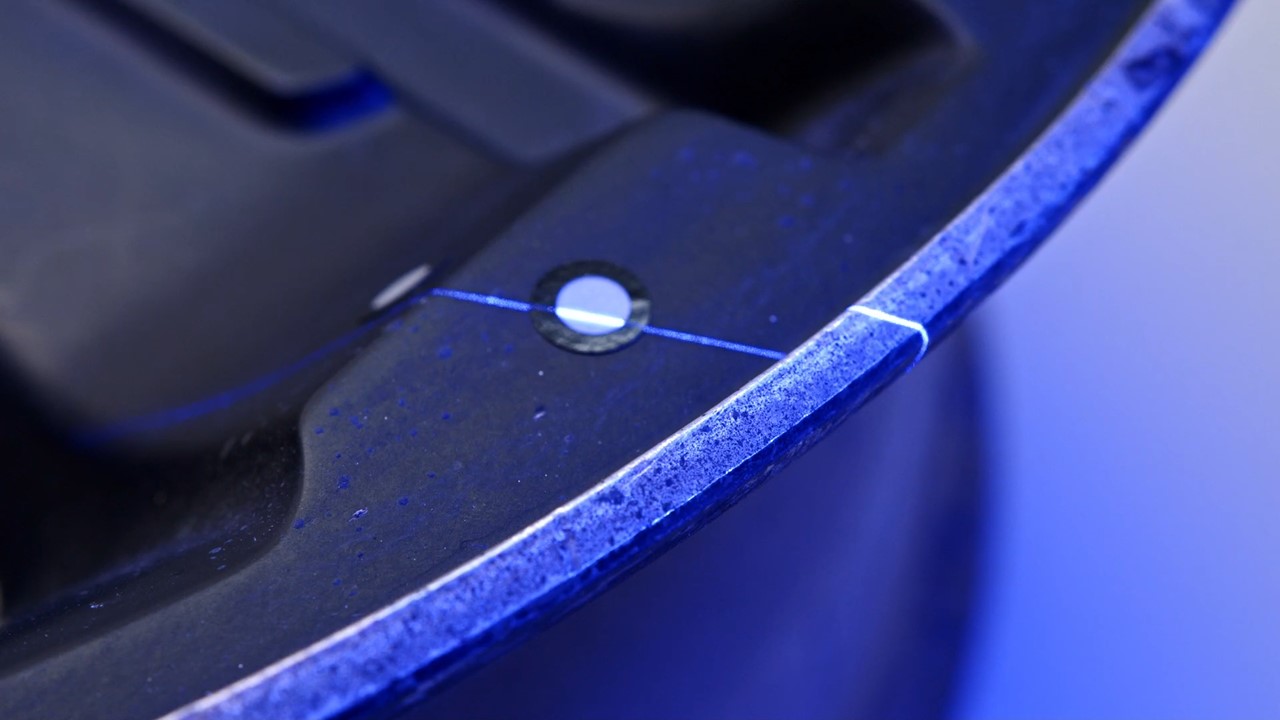

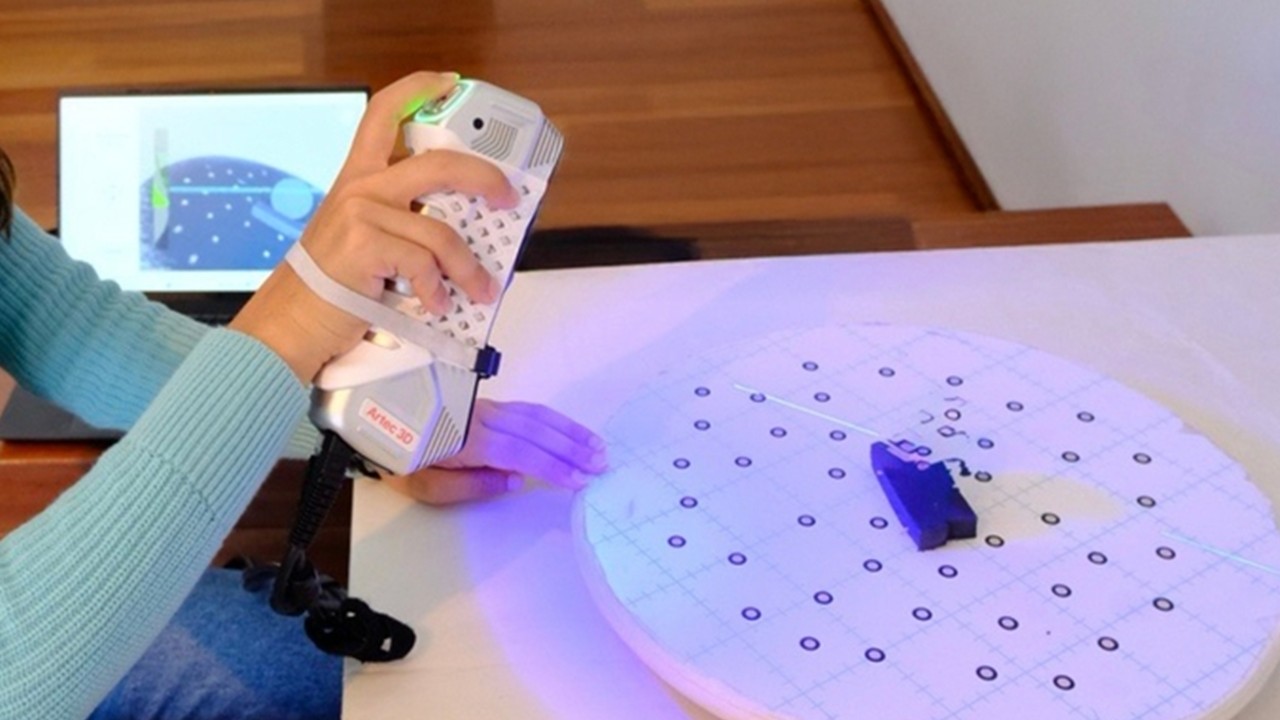

安定したトラッキング
最大120FPSの速度でオブジェクトをキャプチャし、ターゲットをオブジェクトに完全にロックしたままトラッキングをすることで、データに漏れがないことを確保し、Artec Pointを快適に使用できるようにします。

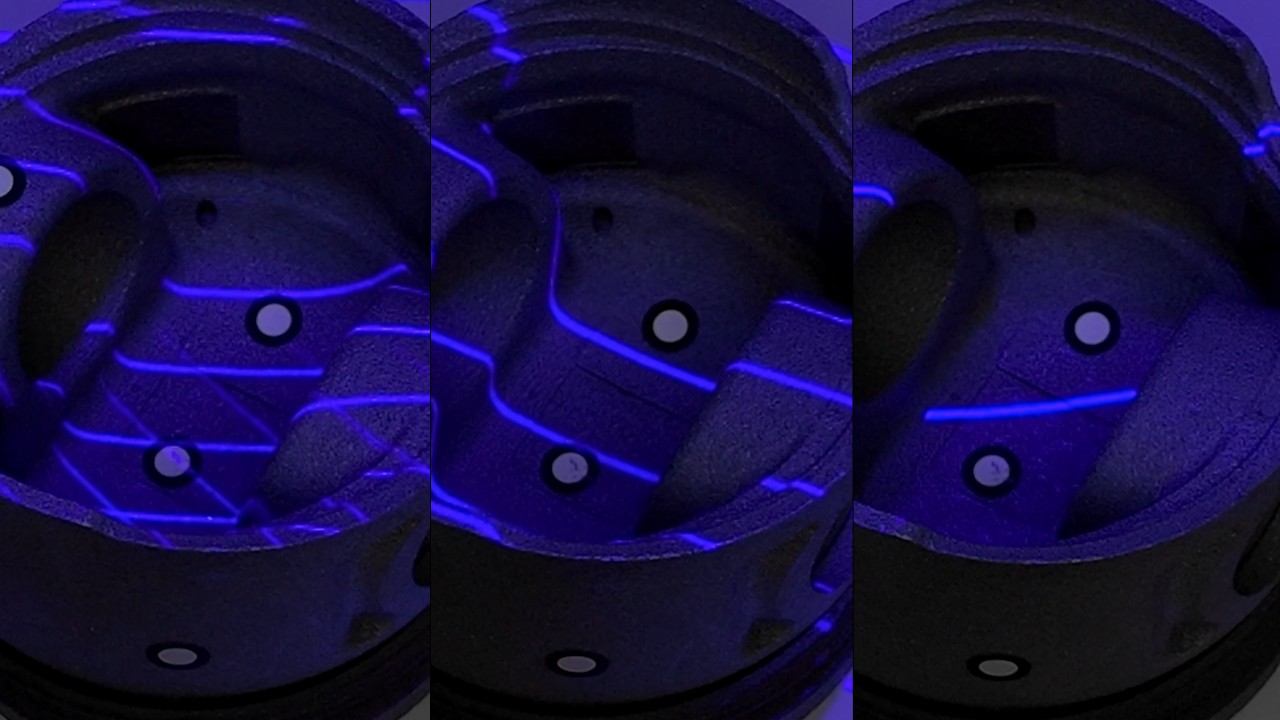

スキャンが困難なサーフェスに対応するモード切替
最適な結果を得るために、3つのモードの切り替えができます。高速グリッド、複雑なジオメトリのキャプチャ用平行レーザー、そして深い穴などの複雑なジオメトリ用シングルレーザーの３種類からお選びください。

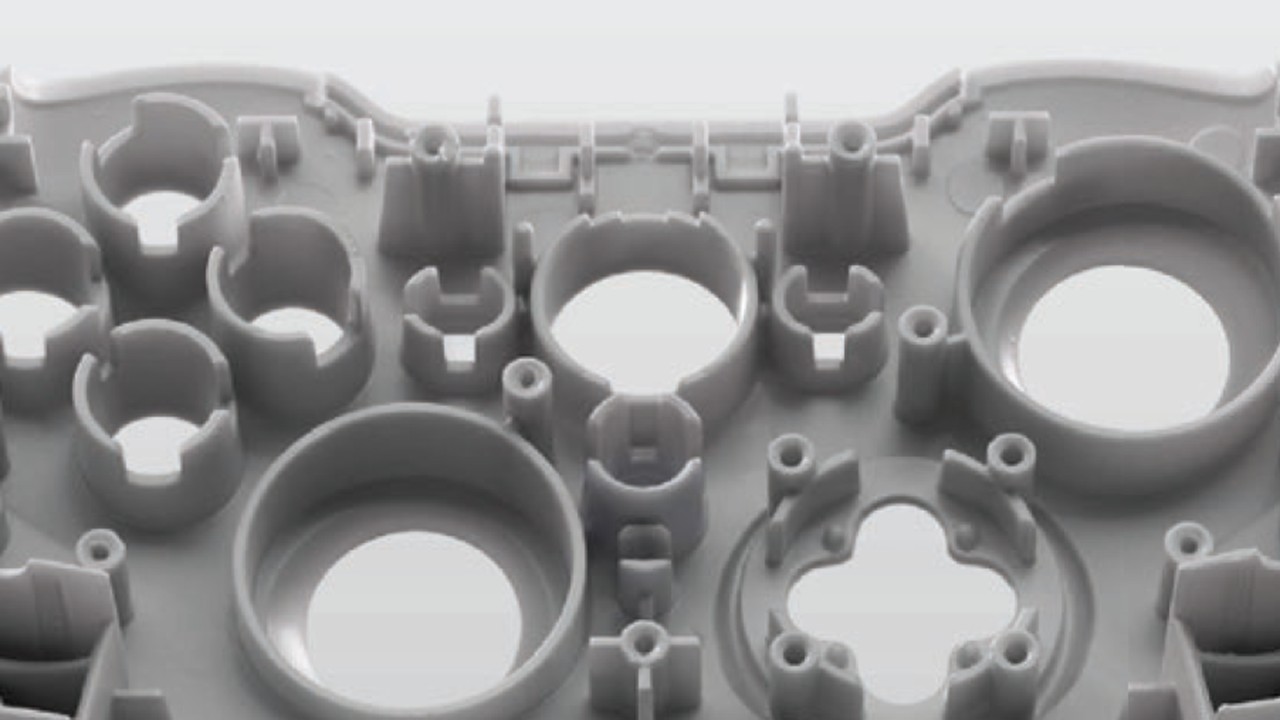

拡大して詳細を確認
サーフェスを最大8倍にまで拡大して、一見よく見えない細かい詳細をしっかりキャプチャする完全なスキャン範囲を実現します。

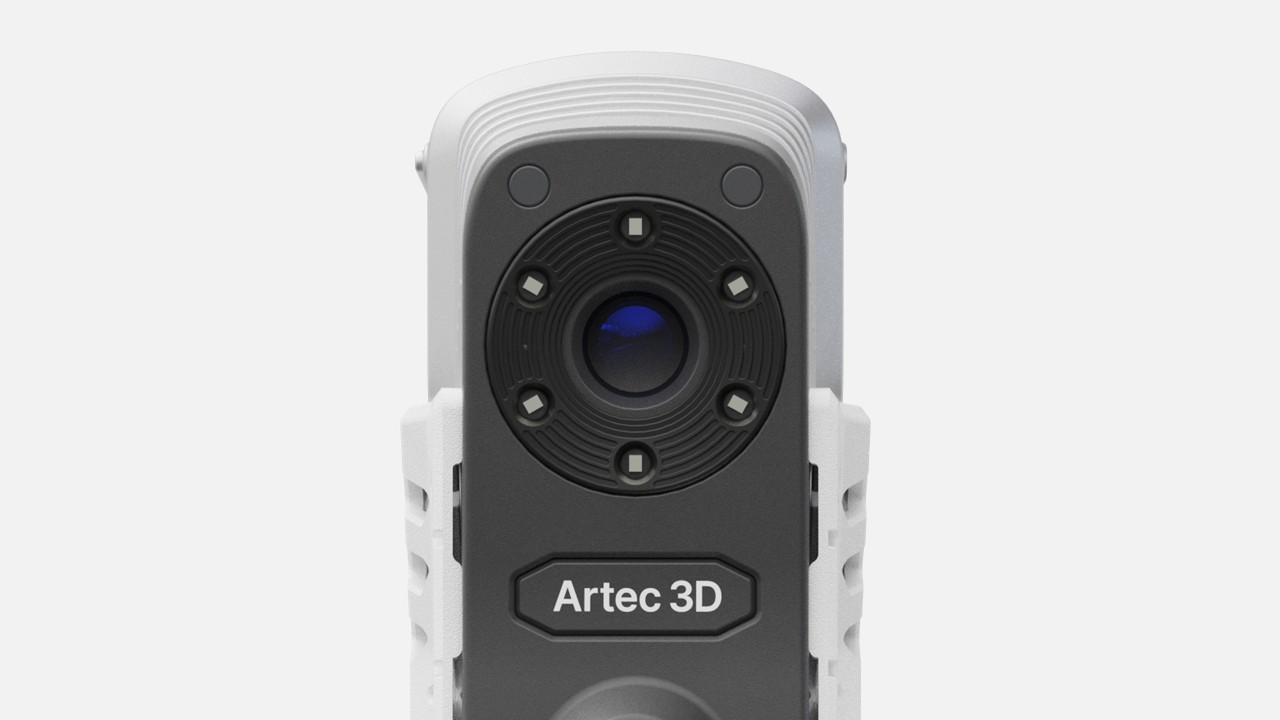

広い視野
広大なスキャン領域を特徴としており、ターゲットを視野に入れたまま大型オブジェクトをキャプチャし、シームレスで高速な3Dスキャンを実行できます。
計測用の3Dスキャンに最適
ISO認証付き、ラボ試験済みのレーザースキャナ
Artec PointⅡの精度と再現性は、VDI/VDE 2634規格とJJF 1951規格に基づくISO 17025認定を取得しており、あらゆるスキャンが高度な計測用途に対応できることを保証します。
スキルを問わない再現性
直感的に使用できるインターフェースと確実なトラッキングにより、オペレーターのスキルを問わず、設定を微調整しなくても再現性のある結果が得られます。
限られたエリアでのキャプチャ
軽量で人間工学に基づいた設計のArtec PointⅡは、他のスキャナでは届かない場所にも対応します。片手で操作できるため、傾けるだけで下や裏側、届きにくい場所まで簡単にスキャンできます。
頑丈な造り
しっかりとグリップできる金属製筐体により、耐久性が欠かせない過酷な工業環境でもArtec Point IIは安定して稼働します。
あらゆる環境で信頼できる性能
Artec PointⅡは、マイナス10度から40度までの範囲で精度を維持します。さらにIP50の防塵防水性能により、過酷な環境でも安定した稼働が可能です。
長時間のスキャンにも対応
効率的な冷却システムにより、高負荷のセッションでも安定した性能を維持します。また、低い消費電力によって、経済的にArtec PointⅡを稼働させることができます。
ワンクリックでさまざまなサーフェスに適応
Artec Pointの3つのモードを使用すると、ボタンひとつで大型オブジェクトの高速スキャンや、複雑な詳細のキャプチャ、そして深い穴のデジタル化が可能になります。
54本のレーザーラインにより、大型オブジェクトを高速に再構築します。ポリゴン数を抑えることで、軽量で扱いやすい3Dモデルを実現します。
17本の並列レーザーにより、複雑な表面を高解像度でキャプチャします。刻印などの細かなディテールも高度な計測用途に対応できる精度で捉えます。
単一のレーザーが、深い溝や穴など届きにくい場所にも到達し、必要なデータを完全に収集します。品質検査やリバースエンジニアリングに最適です。

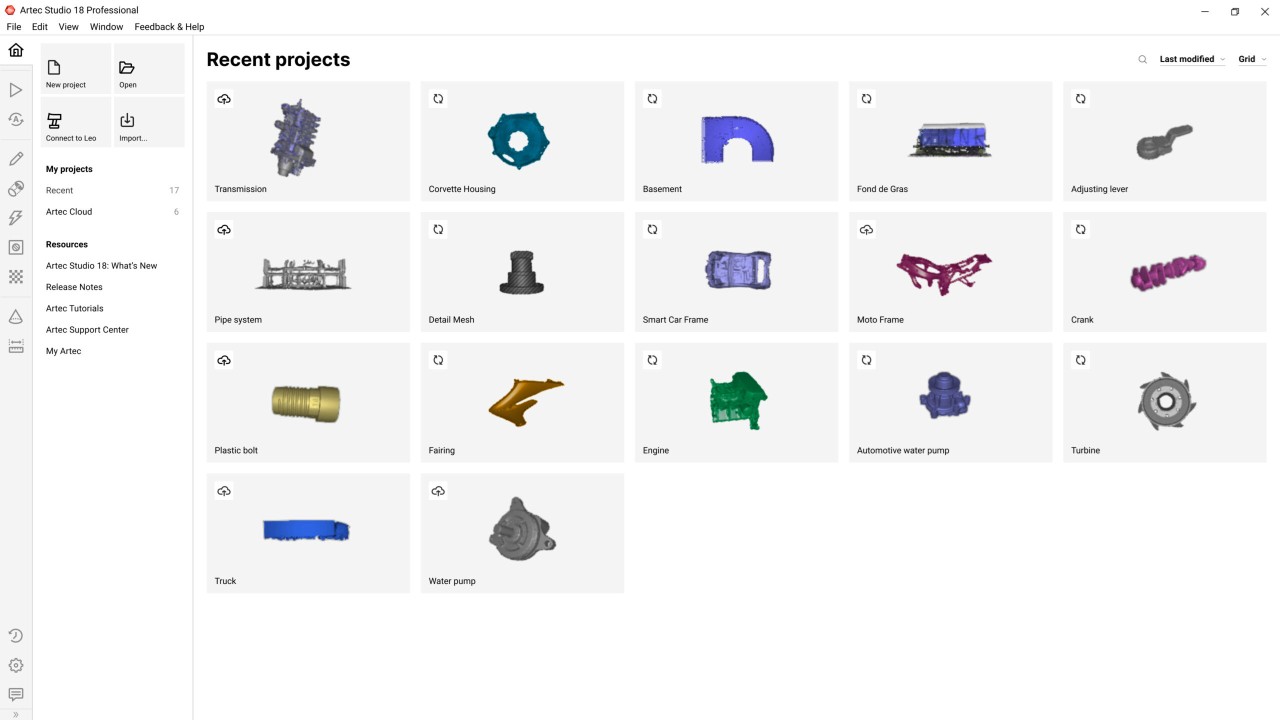

Artec Studio
リアルタイムで可視化
直感的に色分けされた3Dレーダーは、最適なデータキャプチャに向けてスキャン方法を調整する上で必要となるフィードバックをユーザーにリアルタイムで提供します。
迅速なデータ処理
ターゲットベースの3DスキャナとArtec Studioは完璧な組み合わせです。キャプチャと処理が非常に迅速かつ簡単で、スキャンからメッシュへの変換が数秒で完了することもよくあります。
真の万能ソフトウェア
Artec Studioはリバースエンジニアリングや検査における必需品をすべて備えており、ワンクリックでデータをZEISS INSPECTまたはControl Xに送信できるため、より高度な使用例にも対応できます。
スキャンをCADデータと比較
メッシュを整理して自動サーフェス機能でCADボディを作成したら、そのタブから離れたり、別のソフトウェアを開かなくても、偏差を即座にチェックできます。
内蔵された検査ツール
スキャンを断面ごとに分割し、Artec Studioの3D比較マップで欠陥を明らかにし、直感的に行える公差確認で製品が基準を満たしていることをチェックします。
スキャンを結合して結果を向上
Artec社初のハンドヘルド型でターゲットベースの3Dレーザースキャナで得たスキャンと他のArtec 3D社製スキャナでキャプチャされたデータを組み合わせることで、大型でより詳細な3Dモデルを作成できます。
SPEC 技術仕様
解像度・精度
| 解像度（最大） | 0.02 mm |
| 精度（最大） | 0.02 mm |
| 被写体距離3D精度（最大） |
0.015 mm + 0.035 mm/m 0.015 mm + 0.015 mm/m (Artec 計測キット使用時) |
スキャン範囲
| スキャン対象オブジェクト/領域のサイズ | S～L |
| 作業範囲 | > 300 mm |
| 最長距離撮影範囲（高さ×幅） | 700 × 600 mm |
| 被写界深度 | 550 mm |
スキャン速度
| リアルタイムフュージョンでの3D再現率（最大） | 120 fps |
| データ取得速度（最大） | 580万回の測定/秒 |
スキャンモード
| 超高速スキャン | 54本の交差した青色レーザー |
| 超高精度スキャン | 17本の平行な青色レーザーライン |
| 深い穴向けスキャン | 1本の青色レーザーライン |
ハードウェア
| スキャナのタイプ | ハンドヘルド型 |
| 電源 | AC/DC電源アダプタ、24V |
| インターフェース | USB 3.0 |
| 3D構造化光光源 | クラス II 青色レーザー（目に安全なタイプ） |
| 寸法（高さ×奥行×幅） | 203 × 80 × 44 mm |
| 重量 | 0.57 kg |
| 認証 | VDI/VDE 2634およびJJF 1951に基づくISO 17025認定 |
| 防塵性能 | IP50 |
互換性
| サポートOS | Windows 10、11 |
| 推奨PC要件 | 8コア、16スレッド、2.6GHz以上、64GB以上のRAM、8GB VRAMのGPUを搭載したIntelプロセッサ |
| 最低PC要件 | 8コア、16スレッド、2.6GHz以上、32GB以上のRAM、4GB VRAMのGPUを搭載したIntelプロセッサ |
出力形式
| 3Dメッシュ | OBJ、PLY、WRL、STL、AOP、ASC、Disney PTX (PTEX)、E57、XYZRGB |
| CAD | STEP、IGES、X_T |
| 計測結果 | CSV、DXF、XML |
