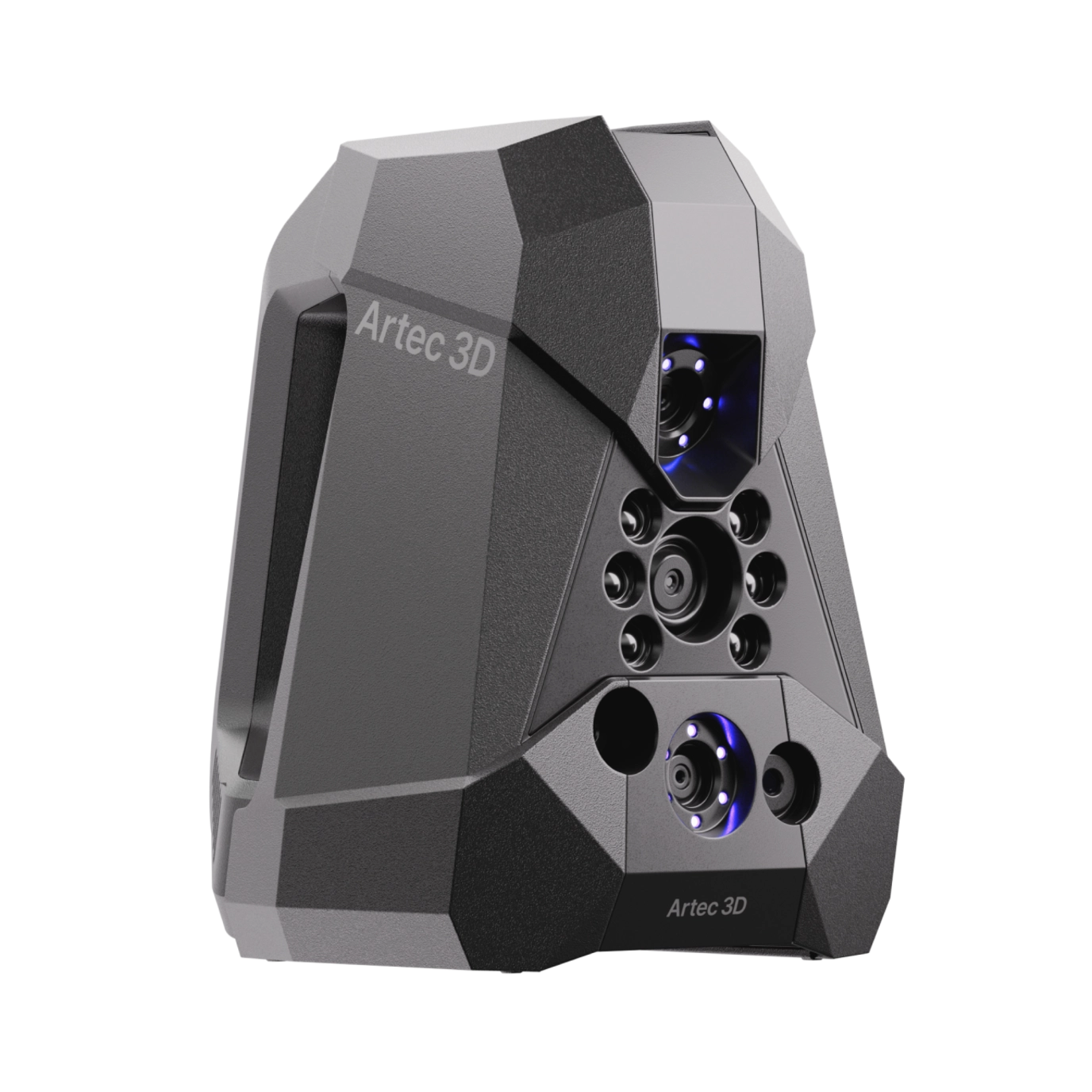

Artec Neo
精度0.025mm | 解像度0.05mm | 完全ワイヤレス
Artec Neoは、ターゲットベースとターゲットフリーの両方のスキャニング技術を統合したハイブリッド型3Dスキャナです。
メトロロジーグレードの精度0.025mmを実現し、検査・リバースエンジニアリング・品質管理に最適なソリューションを提供します。
ワイヤレス設計により、現場での柔軟な運用が可能です。
-
製品特徴
-
技術仕様
-
見積依頼
PRODUCT FEATURES 製品特徴
検査とリバースエンジニアリングのための
許容差駆動3Dスキャニング
検査とリバースエンジニアリングのための
許容差駆動3Dスキャニング
Achieve critical measurements with metrology-grade accuracy. By positioning the target across the entire frame, you can acquire high-quality data without sacrificing speed while maintaining 0.025mm accuracy. Tested accuracy compliant with VDI/VDE 2634 Part 3 guarantees reliable measurement results.
精度、速度、カラー、解像度を
1台のデバイスで実現
精度、速度、カラー、解像度を
1台のデバイスで実現
従来は精度か速度、どちらかを選択する必要がありました。Artec Neoのハイブリッド技術は、レーザースキャナーのメトロロジー精度と構造化光スキャナーの高速性・高解像度を統合。両方の長所を活かした3Dスキャニングが可能になりました。
デザイン意図に忠実な
メトロロジー測定
デザイン意図に忠実な
メトロロジー測定
独自開発のブルーライト光学系により、ジオメトリ・テクスチャ・カラーを単一のトラッキングアーキテクチャで同時追跡。スキャン全体を通じて一貫した精度を維持し、設計データと同等の精密さで対象物をキャプチャします。
初品検査・ゴールデンサンプル
全フレームをメトロロジー精度でキャプチャ。サーフェス全体に0.025mm精度のターゲット配置により、完全な品質保証を実現します。
リバースエンジニアリング・検証
公差付きフィーチャーを高精度で取得。重要部分はターゲットで固定し、その他の領域はターゲットフリーで効率的にスキャン可能です。

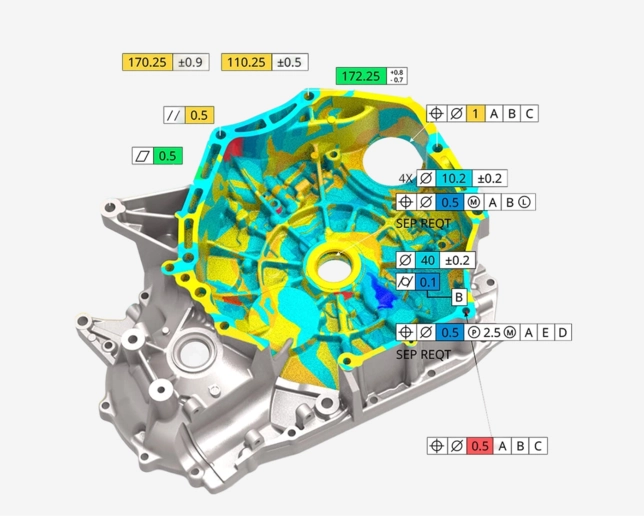

検査・寸法管理
ターゲット配置不要で重要サーフェスを検査。メトロロジーフレームワークにより、測定全体で誤差の蓄積を防ぎます。
組立・改修・機械設置
全体スキャン不要で相対的なフィーチャー測定が可能。共通基準フレームで必要な部分のみを効率的に測定できます。
自動車産業
パネル接合部の測定からエンジンキャビティの検査まで、あらゆる品質管理業務に対応します。
航空宇宙

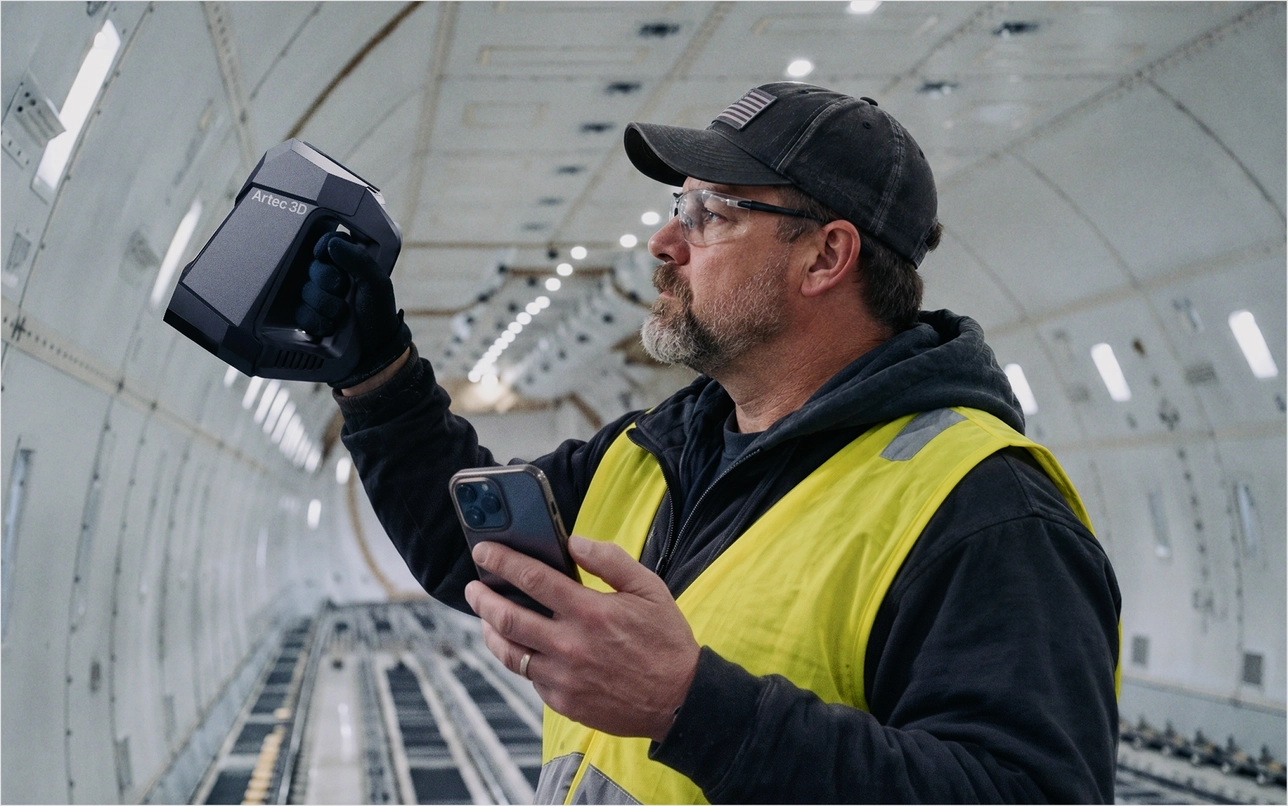

摩耗・損傷評価、修理検証、初品検査をトレーサブルな認証付きで実施できます。
石油・ガス
ポンプ・インペラの現場検査。困難な環境下でも正確なデータ取得が可能です。
製造業
CAD比較分析、金型・工具検査、生産ラインでの品質管理を効率化します。
防衛産業
重要コンポーネントのリバースエンジニアリングを認証済みトレーサブル精度で実行します。
インフラ
接続ポイントの位置測定を全体スキャン不要で相対的に正確に実施できます。
従来比2倍の高速スキャニング
標準レーザースキャナーが34分要する作業を、Artec Neoはわずか13分で完了。メトロロジー精度を維持しながら、微細ディテールを高解像度でキャプチャし、作業時間を大幅に短縮します。
13 分
34 分

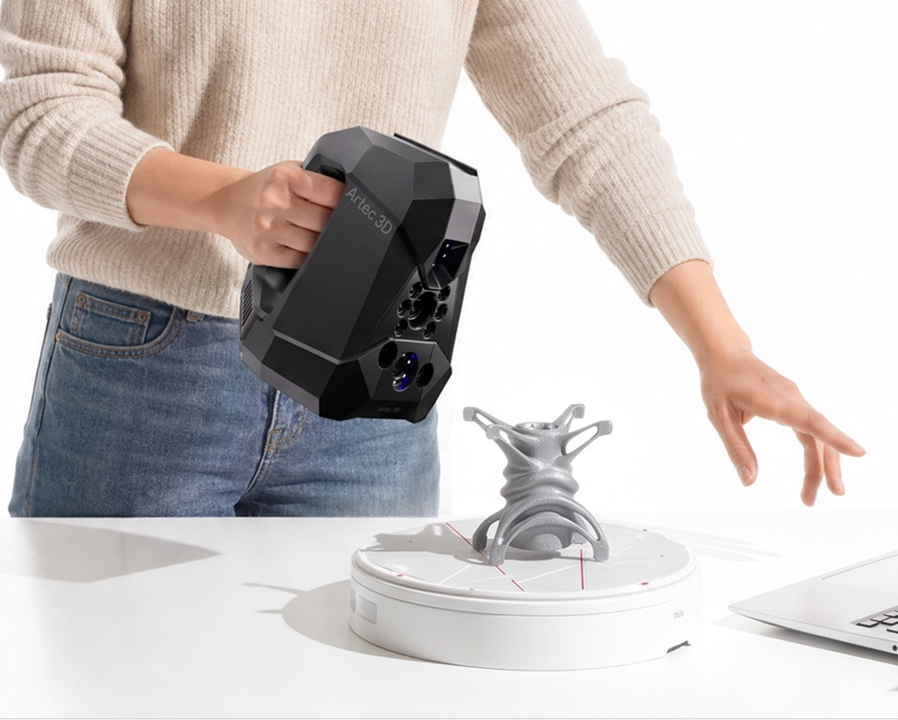

ケーブル不要の完全ワイヤレス設計
内蔵バッテリーとWi-Fiにより、ケーブルレスでの運用を実現。高所や狭小空間など、ケーブルが届かない場所でも自由に3Dスキャニングを実施できます。
40〜50分
連続スキャニング時間
2個
バッテリー標準付属
最大6メートル
Wi-Fi通信範囲
全ユニット個別認証済み

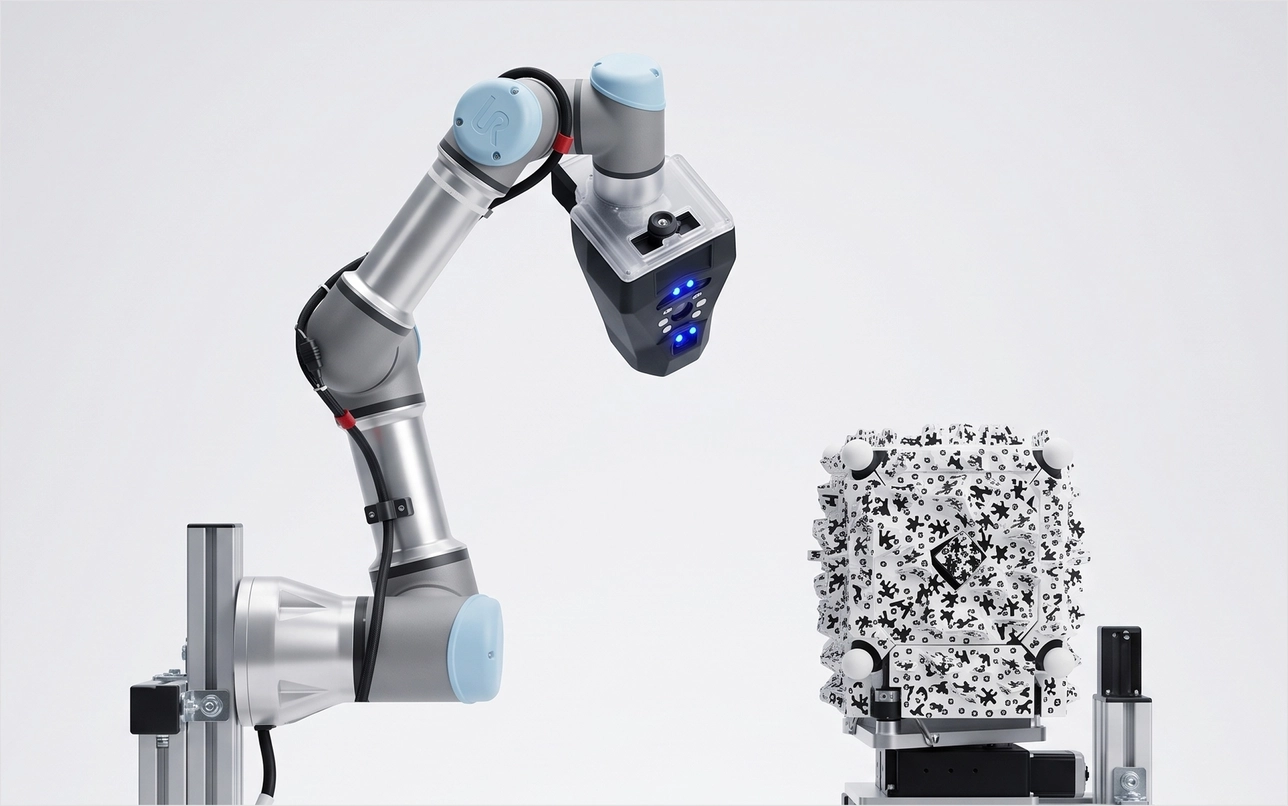

Artec専用メトロロジーラボにてVDI/VDE 2634 Part 3準拠の試験を実施。ロボット軌道とトレーサブルな国際参照物体により、各ユニットの精度を個別に検証・認証します。
国際規格準拠テスト
VDI/VDE 2634 Part 3に基づく試験を実施。ロボット軌道と国際参照物体で精度を保証します。
独立検査機関
ISO/IEC 17025原則に従う専用ラボにて、公平性を確保した品質管理を実施します。
個別認証書
全Neoユニットを個別に校正・検証し、固有の精度証明書を発行します。
SPEC 技術仕様
解像度と精度
| 精度（ターゲット使用時） | 0.025 mm (0.001 インチ) |
| 体積精度（ターゲット使用時） | 0.025 mm + 0.035 mm/m (0.001 in + 0.0014 in/ft) |
| 精度（ターゲットなし） | 0.050 mm (0.002 インチ) |
| 体積精度（ターゲットなし） | 0.050 mm + 0.3 mm/m (0.002 in + 0.036 in/ft) |
| メッシュ解像度 | 0.050 mm (0.002 インチ) |
| 受け入れテスト | VDI/VDE 2634 パート3* |
スキャン範囲
| スキャン対象物／領域のサイズ | S – M |
| 作動距離 | 0.19～0.3m（7.5～11.8インチ） |
| ボリュームキャプチャゾーン | 1,800 cm³ (110 in³) |
| 最短距離における線形視野（高さ×幅） | 128 × 104 mm (5 × 4 インチ) |
| 最遠距離における水平×水平の視野（線形） | 171 × 152 mm (6.7 × 6 インチ) |
| 被写界深度 | 110 mm (4.3 インチ) |
スピード
| リアルタイム融合のための3D再構成速度、最大 | 15fps |
| データ取得速度、最大 | 毎秒800万ポイント |
スキャンアルゴリズム
| ターゲット互換性 | |
| ターゲットフリーのジオメトリおよびテクスチャ追跡 | |
| ハイブリッド（ターゲットあり＆ターゲットなし）3Dスキャンモード |
テクスチャ
| テクスチャ解像度 | 5メガピクセル |
| 色 | 24 bpp |
ハードウェア
| スキャナーの種類 | 手持ち |
| 電源 | AC/DC電源アダプター、DC 24V |
| インタフェース | Thunderbolt 4に対応 |
| 3D構造光源 | 450nm、青色LED |
| テクスチャ照明光源 | 白色LED、演色評価数（CRI）95以上、色温度4000K |
| 寸法（高さ×奥行×幅） | 187 × 156 × 118 mm (7.4 × 6.1 × 4.6 インチ) |
| 重さ | 1.3kg / 2.9ポンド（電池込み） |
| 保証 | 2年 |
互換性
| 対応OS | Windows 11 |
| 推奨されるコンピュータパラメータ | 第13世代または第14世代Intel Core i7またはi9プロセッサー、RTX 4070 8GB |
| 最低限のコンピュータ要件 | 第12世代インテルCore i9プロセッサー、RTX 4060 8GB |
出力フォーマット
| 3Dメッシュ | OBJ、PLY、WRL、STL、AOP、ASC、PTX、E57、XYZRGB |
| CAD | STEP、IGES、X_T |
| 測定 | CSV、DXF、XML |
