より強く高性能なレーシングパーツを求めて!Artec Evaでのリバースエンジニアリング

より強く高性能なレーシングパーツを求めて!Artec Evaでのリバースエンジニアリング

こんにちは! コロナウイルスが猛威を振るっていますね。このブログをご覧いただいている方の中にも、お仕事に影響が出ているところは多いのではないでしょうか。 弊社も展示会や荷物の予定が軒並みキャンセルや遅延がになっておりまして…ひーひー言っております! それにしても国内でも続々と感染者の方が報告されていますよね。 ものすごいスピードです。罹患された方の一日も早い回復を祈るばかりです。 さて、ものすごいスピードといえば!勿論レーシングカーですよね(強引)。 Rallye du Maroc という2000年からモロッコで毎年争われているラリーレイドですがあるのですが、こちらの映像をご覧ください。
か、過酷…熾烈…!!! F1などの整備されたサーキットを走るのではなく、コースはでこぼこの砂漠です。転がる岩に襲い来る砂嵐! こんな過酷なレースに勝ち抜くには、ドライバーの技量は勿論のこと、負荷に耐えられる車そのものの性能、強いパーツが必要です。 しかし優秀なパーツは製造に時間がかかり、レースに間に合わないということが多かったのです。 それにお答えし、チームの良き相棒になったのがArtec Evaというわけです。 今日はそんなワイルドなニュースをお伝えします。読み終わるころには走り出したくなること請け合いです。

Rallye du Maroc 2019 (以下抜粋)

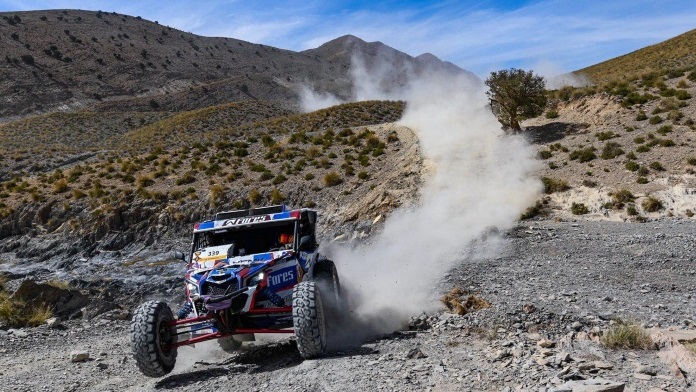

SNAG Racingチームは、モロッコ、チリ、ペルーの砂漠、ボリビアの山々、ロシアとモンゴルの広大な草原でクロスカントリーレースに参加しています。 カスタム設計された車は、高度と温度について非常に過酷な条件の中走り続けることになります。 最新のレースは2019年10月のRallye du Maroc で、5日間のレースで1,557マイル(2,506キロメートル)をカバーし、フィニッシュラインを1つの部品で乗り越えなくてはありませんでした。 もちろん言葉では簡単に聞こえますが実際はとてもむずかしいことです。 ラリーは、岩が散らばる砂漠、目が届く限りの砂丘、容赦のない塩の平原、目の届かない角のある山腹へと車を導きます。 SNAG Racingは最終的にそのカテゴリーでシルバーメダルを獲得しました。そして、それは初めてどころか、何度目かの勝利となりました。
キャリアの早い段階で、チームはレースで勝つか負けるかの違いが単なる運以上のものであることを理解していました。 その方程式の大部分は自動車そのものの性能です。

レースに間に合わない!

性能を次のレベルに上げるために、彼らは車の新しいコンポーネントの設計を開始し、重量を減らし、強度、操縦性などを高めました。 設計プロセスの最初のステップは、紙のモデリングを使用してモックを構築することでした。 その後、彼らは板金に移行し、溶接、多段階の製造プロセスが始まります。単純な1つの部品を配置するまで2か月以上かかることも珍しくありませんでした。 しかし、他の国でまた別のレースの出るまで数週間前と、しばし非常に切迫した彼らのスケジュールでは、この古い方法での部品制作ではむりだったのです。

そこでArtec Evaの登場

チームはArtec Reseller Cybercom Ltdによってプロフェッショナルハンディ型3DスキャナArtec Evaを紹介されたのです。 Evaは、リバースエンジニアリング、製造、ヘルスケアなどの分野で世界中で使用されている軽量な3Dスキャナです。 Cyber​​comは3Dスキャンとプリントのスペシャリストであり、サービスプロバイダーで、あらゆる関連用途に適合する幅広いソリューションを提供しています。 Cyber​​comはチームに、Artec EvaとArtec Studioのスキャン・後処理ソフトウェアの組み合わせにより、制作時間とコストを削減し、より高いスペックの独自のパーツを作成する方法を示しました。 その後の数週間で、チームは現在のやり方である3Dスキャン、設計プロセスを導入しました。 まず、スキャンする部品を準備します。 これは、Aアーム、取り付けポイント、衝撃、リンク、ナックル、その他のサスペンション、フレーム部品などです。 最適な結果を得るために表面を整え、所定の位置に固定されていることを確認してから、スキャンボタンを押してスキャンを実行します。 スキャナをオブジェクトの周りで動かし、3Dスキャンの実行中にラップトップ画面で確認します。 まさに超らくちんというやつですね! Artec Evaは、最初にオリジナルパーツの形状と取り付けポイントを正確なサブミリメートル3Dでデジタルキャプチャ。 これによりSNAG Racingがあらゆる範囲のパーツをリバースエンジニアリングして、レースのたびに幾度となく遭遇する厳しい状況にも耐えられるような、より軽く、より強く、より耐久性のあるものにすることができました。 取り付けポイントは同じままですが、より新しくパフォーマンスがあがる素材になったりと、劇的にデザインが素晴らしいものができあがりました。
チームの全員は、生産能力と所要時間の短縮という大きな変化に気がつくこととなりました。 「Artec Studioでの後処理を含め、昼食前に半ダースの部品をスキャンし、その午後までに3DモデルをCADにエクスポートするというのが普通にできてしまいます」とチーム代表のSergey氏は言います。 「作業中のパーツに応じて、AutoCADでCAD作業を行うこともあれば、Bosch Rexroth CADソフトウェアまたは別のCADシステムで作業することもあります。」

新たな道を切り拓き、勝利へ導く

現在、最初の3DスキャンからCAD設計、CNCフライス加工、さまざまなプラスチック、金属、カーボン、ケブラーなどでの3Dプリンティングまで、すべてを含め最長で三週間ほどで作業が行われています。 3DスキャンとアディティブマニュファクチャリングによりSNAG Racingが、まさに新しい可能性の道を切り開いたのです。
「小さなチームのレースの未来は、ここにあります。 高度なトレーニングは必要ありません。 私はレースカーのドライバーであり、デザインエンジニアではありませんが、問題なく作業を行うことができます。 そして、私の技術者が現在この作業を行っています。 Artecを使用すると、部品供給をどこかに頼り切りにするのではなく、まさに必要なときに、必要なときに短い時間で新しいアイデアを設計し、実装できます。」とSergey氏は語ります。

創造性の”限界”を超える!

Artecは、想像をはるかに超え、創造性の限界を超えさせてくれるツールです。 確かに、市販の基盤の上に構築されたラリーカーですが、そこから3Dスキャンが私たちの創造性の扉を開いてくれたので、私たちは夢を思い通りに、短期間で、予算内で作ることができるのです。」 「最初に3Dスキャンと3Dプリンティングをチェックしたとき、この作業を自分でやるのは危険だと古いことを言う人もいました。 でも、耳を傾けませんでした。 そのとおりにしていたら、他のチームに出遅れてしまいます。 トップを目指す私にとって、3Dスキャンがすべてです。必要なものを誰かが作ってくれることを期待するのではなくイノベーションを起こす力そのものを手に入れて、最高の効果が得られるものを作成できます」
最初のうちは自作部品の耐久性と寿命について、深刻な懸念がありました。 しかし、時間と経験がその答えを証明してくれています。 Sergeyが説明したように、 「品質検査のバージョンは次のようなものです。私たちはすレースの専門家です。レースの各コースの後は、すぐにその場へ向かい、カスタムパーツを間近で確認検査し摩耗があるかを検査します。 新しい設計では、より多くの検査が行われるようになったので、目が届かないということはありません。 私たちは常に新しい素材と設計にチャレンジしています。すべてについては詳細なメモを残していますが、これがベストのやり方であると思っています。」
今回のデザインを用いての世界東西のレース優勝した結果を振り返り、Sergeyは、これでたちどまらず、次へさらにステップを進めようと考えています。 「現在、さまざまな複合材料と金属の融合に重点を置き、柔軟性と超軽量を最大限の強度で融合させて最大限に活用し、東西でのレース制覇に挑んでいます。 これまでのところ、いい結果を得ていますよ。」

常に最前線を走り続けたい人に、Artec 3D

かっこいいですね~~。レースに賭ける生き様というか、熱い思いにArtecの3Dスキャナが貢献していると思うと胸が熱くなりますね。 皆様もアクセル全開で今日も頑張っていきましょう! 手洗い、うがいはこまめにしましょうね。 ではまた!
