スキャンデータをCAD化するリバースエンジニアリング
スキャンデータを効率よくCADモデルへ変換するには、リバースエンジニアリングに特化したソフトウェアが欠かせません。
3Dスキャナーで取得したデータを、設計や製造に使えるCADモデルに変換したい――
そう考えたときに多くの方が直面するのが、「スキャンデータはそのままではCADソフトで使えない」という問題です。
点群データやメッシュデータは形状を正確に捉えることはできても、そのままでは寸法変更や設計修正が難しく、一般的なCADソフトウェアでの作業には向いていません。
こうした既存の製品や部品の形状データから編集・再利用可能なCADモデルを作成する手法が、リバースエンジニアリング/リバースモデリングです。本コラムでは、スキャンデータをCAD化するための基本的な考え方と、3Dスキャンおよび専用ソフトが果たす役割について解説します。
目次
リバースエンジニアリングとは？
リバースエンジニアリングとは、既存の製品や部品を分析し、その形状や設計情報をもとに編集・再利用可能なCADモデルを作成する手法です。新規設計のようにゼロから形状を考えるのではなく、現物を起点として設計情報を再構築するをいう特徴があります。
スキャンデータはそのままでは寸法変更やフィーチャー編集などCADソフトウェア上での扱いが難しく、設計用途に適した形とは言えません。そのため近年では3Dスキャンによって取得した点群データやメッシュデータをもとに、CADモデルへ変換するリバースエンジニアリングを行うのが一般的です。
そこで重要になるのが、リバースエンジニアリングに対応したソフトウェアです。専用ソフトを用いることで、スキャンデータから面やフィーチャーを再構築し、設計変更や再設計が可能なパラメトリックCADモデルへと変換することができます。リバースエンジニアリングは、こうしたCAD化プロセス全体を指す技術・手法と言えます。
どうしてスキャンデータはそのままCADで使えないのか？
点群データとは
リバースエンジニアリングの第一歩として得られるのが、3Dスキャンによる点群データです。
点群は対象物の表面を座標点で表現したもので、形状を視覚的に確認できます。しかし、この状態では形状の編集や再設計は難しいため、CADでの活用には不十分です。
メッシュデータでできること・できないこと
点群データから作られるメッシュデータ（STLなど）は、形状を正確に再現することができますが、CADのように寸法変更や拘束条件を持つことはできません。リバースエンジニアリングでは、このメッシュデータを解析・加工してCADモデル化することが重要なポイントです。
CADデータ（ソリッド/サーフェス）との違い
CADデータは、設計情報（寸法・拘束・履歴）を持ったソリッド/サーフェスデータです。
スキャンデータは形状を再現するだけのため、設計意図を反映した編集は難しいです。そのためリバースエンジニアリングでは、スキャンデータをCADモデルとして再構築することを目的としています。
「表示できる」と「編集できる」は別物

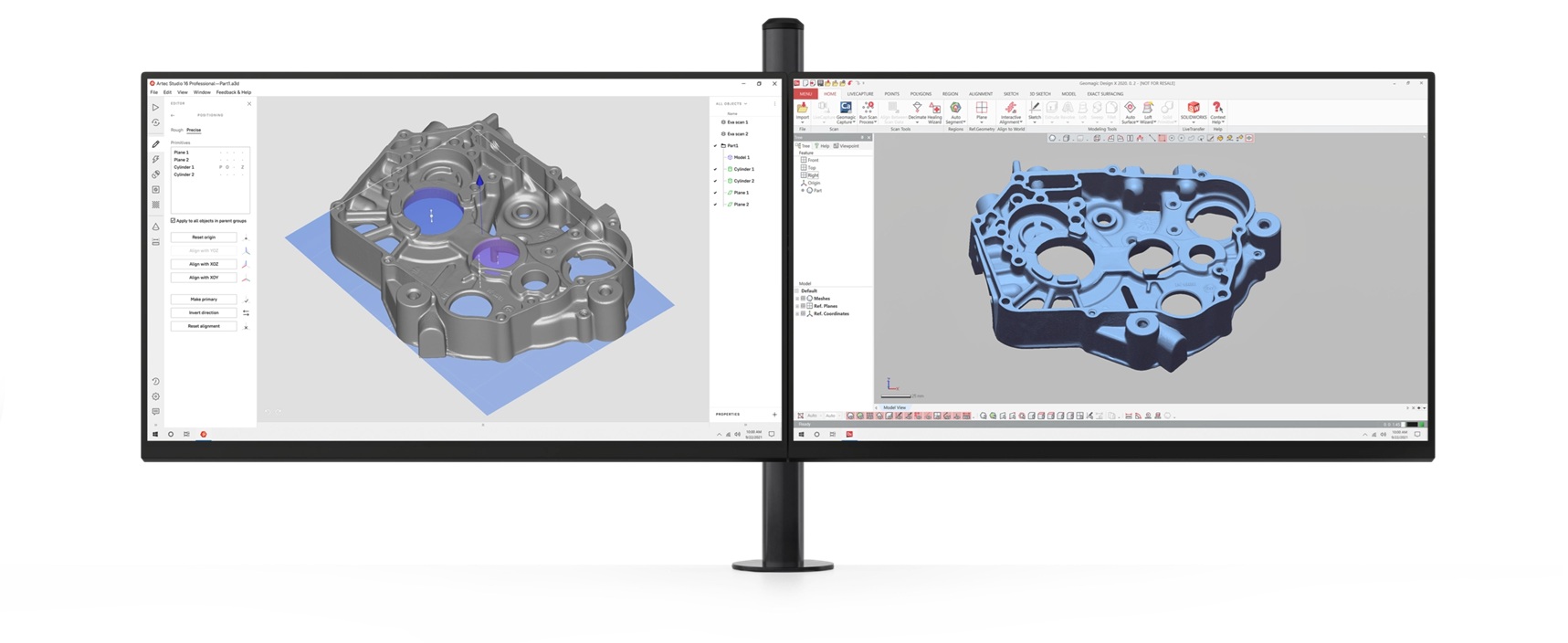

スキャンデータの表示だけであればCADソフトでも可能ですが、編集・再設計には専用ソフトでの処理が必要です。リバースエンジニアリング用のソフトウェアは、メッシュデータや点群を解析し、編集可能なCADモデルに変換する機能を持っており、単なる表示ではなく実務で使えるCADモデルとして形にすることができます。
スキャンデータをCAD化する基本ワークフロー

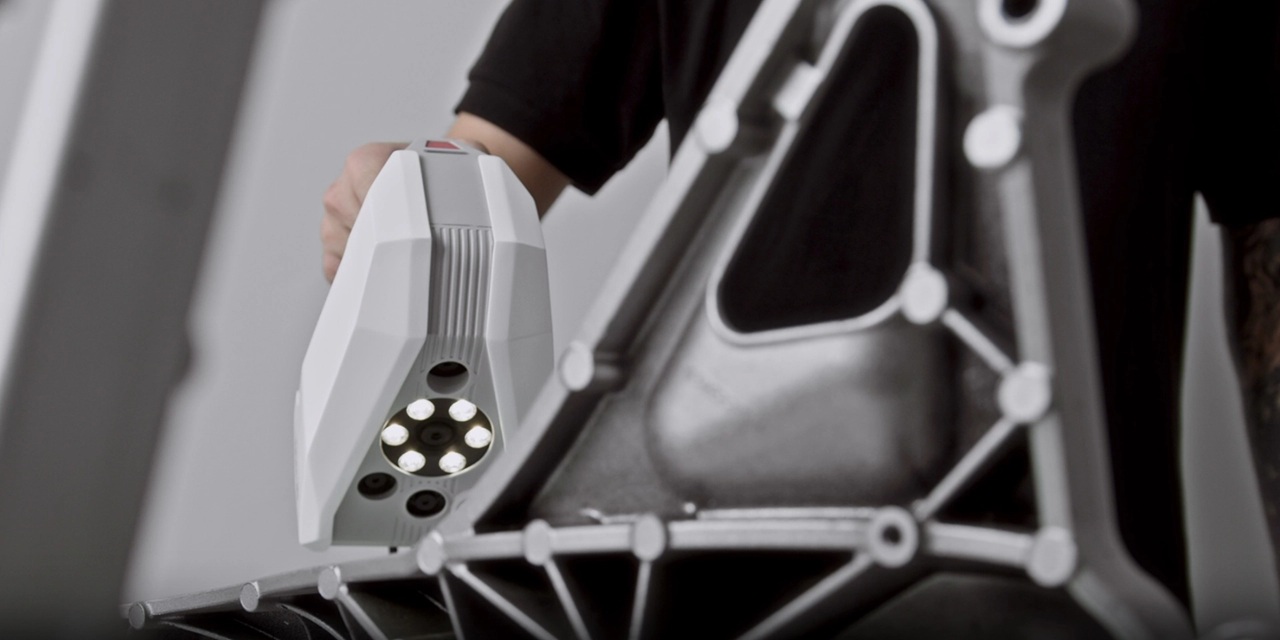

3Dスキャンによる形状取得
スキャンデータはリバースエンジニアリングの出発点です。各スキャナー専用のソフトウェアではこの点群データを取り込み、CADで扱える形式に変換する準備を行います。スキャンデータを正しく読み込めるかどうかが、CAD化の効率に直結します。
点群・メッシュデータの生成と前処理
ソフト上で点群やメッシュのノイズ除去や穴埋めなどの前処理を行います。この工程を行うことで、CADモデル化の精度が向上します。専用ソフトはこうした前処理機能を備えており、効率的に編集可能なデータに整えることも可能です。

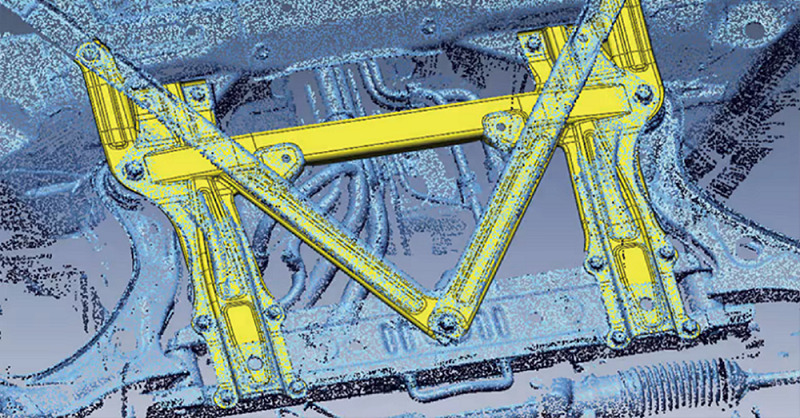

CADモデルへの変換（リバース工程）
専用ソフトを用いて、メッシュデータをCADモデルへ変換します。自動フィーチャ認識や面生成、サーフェス再構築などの機能を使うことで、編集可能で再利用可能なCADモデルを作成できます。この段階がリバースエンジニアリングの中核です。
設計修正・再利用・製造への活用
変換したCADモデルは、設計変更、試作、再製造などに活用可能です。
リバース用ソフトを使うことで、スキャンデータから効率的に実務で使えるCADデータを作り出せるため、手作業の修正工数を大幅に削減できます。

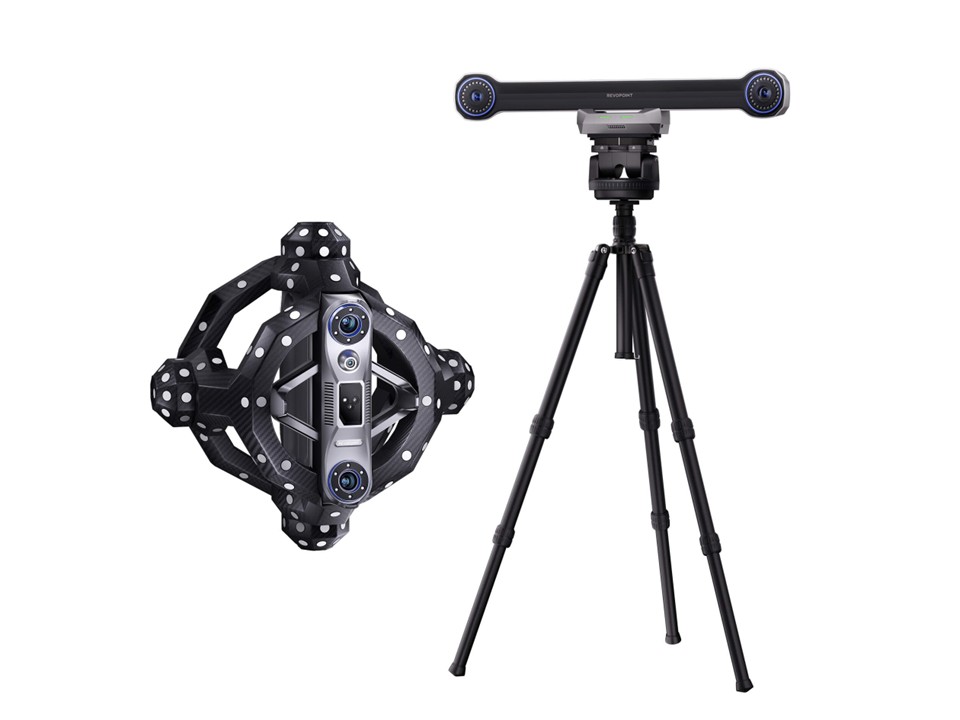

リバースエンジニアリングにおける3Dスキャナーの役割
スキャンデータの品質がCAD化の精度に直結
リバースエンジニアリングは、スキャンデータをCADで扱える形に変換する工程が主な役割です。その際、元データの精度や品質が高いほど、ソフトによる自動フィーチャ認識や面生成の精度も向上し、編集可能なCADモデルの作成がスムーズになります。
データ処理を効率化する役割
3Dスキャナーで得た点群やメッシュデータは、リバースエンジニアリング専用ソフトに取り込むことで解析・補正・最適化が可能です。精度の高いデータを用いることで、ソフトの自動変換機能や面生成機能が正確に働き、編集可能なCADモデルへの変換作業を効率化できます。
ソフトとスキャナーの組み合わせが鍵
リバースエンジニアリングでは、スキャナーで取得したデータと、専用ソフトの解析・変換機能を組み合わせることが成功のポイントです。どちらか一方だけではCAD化の精度や効率が制限されるため、両者の適切な活用が重要です。
リバースエンジニアリング用CADソフトの役割
スキャンデータを編集可能なCADモデルに変換
リバースエンジニアリング用のCADソフトは、スキャンで取得した点群やメッシュを編集可能なCADモデルに変換する中核ツールです。単なる表示だけでなく、設計修正や寸法変更、再利用が可能なモデルにすることで、実務で活用できるデータに仕上げます。
自動フィーチャ認識・面生成で作業効率を向上
専用ソフトには、自動で面生成やフィーチャ認識を行う機能があります。
これにより、従来は手作業で行っていた形状補正やモデル再構築を効率的に行えるため、大規模な部品や複雑形状のCAD化も現実的になります。
リバースエンジニアリング全体のスムーズ化
スキャンデータをCADモデル化するソフトを使うことで、点群やメッシュからの設計意図の抽出や再利用が容易になります。スキャナーで取得したデータをそのまま読み込むだけではなく解析・変換する工程が、リバースエンジニアリングの品質と効率を左右します。
スキャナーとソフトを組み合わせるメリット
CAD化工程の効率化
リバースエンジニアリング用ソフトは、スキャンデータを編集可能なCADモデルに変換するための中核ツールです。スキャナーで取得した点群やメッシュデータをソフトに取り込むことで、自動面生成やフィーチャ認識がスムーズに行えるため、CAD化工程の効率が飛躍的に向上します。
複雑形状の編集や再利用が容易
専用ソフトを用いれば、複雑な曲面や内部構造を持つ部品でも、CADモデルとして再現可能です。
これにより、設計修正や再利用、製造への応用が容易になり、単に形状を見るだけのデータでは実現できない価値を生み出せます。
リバースエンジニアリング全体の品質向上
スキャナーとソフトを組み合わせることで、単体での作業では難しい精度や編集性を確保できます。
スキャン精度とソフトの変換機能を活用することで、リバースエンジニアリング全体の品質と効率を最大化できます。
最後に
リバースエンジニアリングは、スキャンデータをCADで扱えるモデルに変換し、編集・再利用可能にする手法です。専用ソフトを活用することで、複雑な形状や大規模部品でも効率的にCAD化でき、手作業の修正工数を大幅に削減できます。
3Dスキャナーとソフトの組み合わせにより、点群やメッシュデータから正確で実務に使えるCADモデルを作成できるため、設計変更や改良、再製造にも柔軟に対応できます。結果として、リバースエンジニアリング全体の効率と品質を最大化することができます。
スキャンデータを効率よくCADモデル化するなら、リバースエンジニアリング用CADソフトがおすすめです。自動フィーチャ認識や面生成機能で、編集可能なモデルをスピーディに作成できます。
また、高精度なデータ取得には3Dスキャナーの活用がおすすめです。
