リバースエンジニアリングとは？

スキャンデータをCAD化するリバースエンジニアリング

現物からCADデータ化する技術の基礎と活用

製造現場や設計部門で、「既存部品をデジタル化したい」「図面の無い製品をCAD化・図面化したい」といった課題はありませんか？

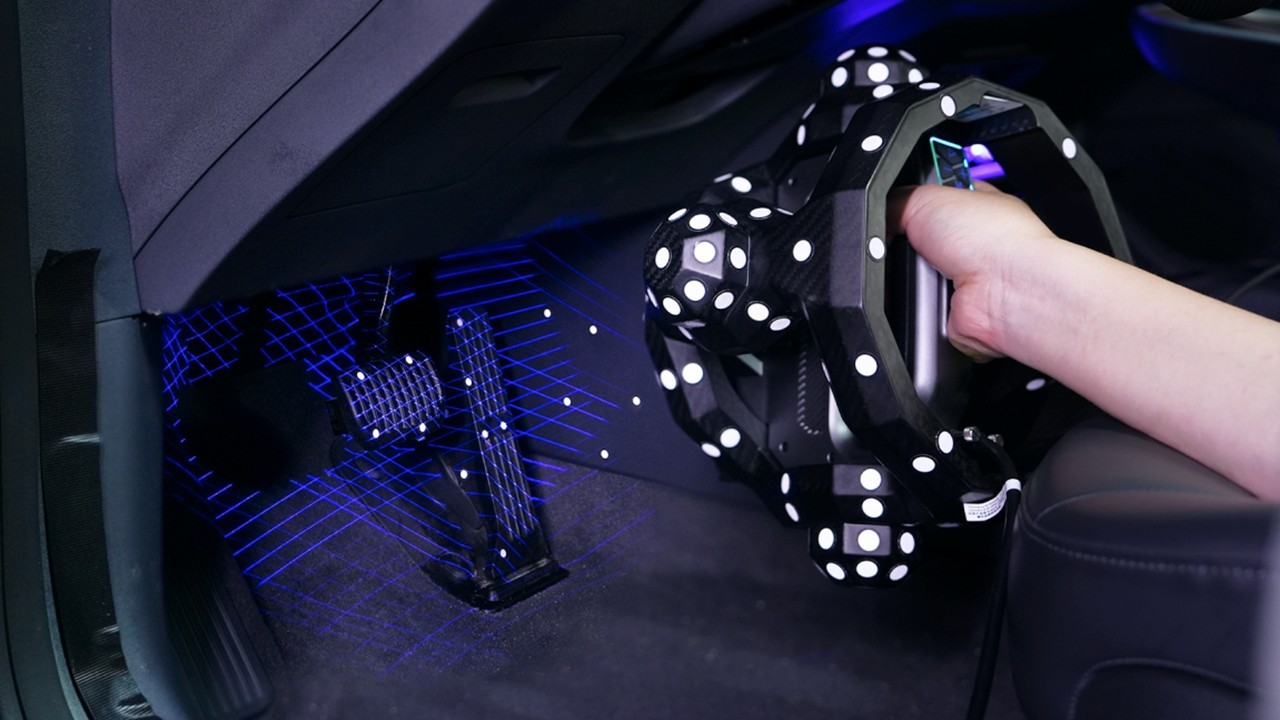

こうした課題を解決する手法がリバースエンジニアリングです。現物を3Dスキャンし、CADデータとして再現することで、設計効率の向上や製品の品質改善、部品の再利用が可能になります。

製品特徴
見積依頼

PRODUCT FEATURES 製品特徴

こんなお困りごとはありませんか？

・図面やCADデータが残っていない部品をデジタル化したい
・手作業でのモデリングに時間や工数がかかっている
・外注や属人化した作業を社内で効率化したい

リバースエンジニアリングは、このような課題を抱える現場で活用されています。現物をもとにしたスキャンデータをCADデータ化することで、設計の再構築や業務プロセスの効率化を実現できます。

実際のリバースエンジニアリングでは、対象物の形状・精度要求・用途によって最適な手法が異なります。
自社の部品や用途に当てはまるかどうか、まずはお気軽にご相談ください。

技術相談・お問い合わせ

※導入検討中の企業様向けに、技術担当が対応します

リバースモデリングソフトでできること

リバースモデリングソフトを使うことで、3Dスキャナーから取得した現物の形状をCADデータとして再現し、CADソフトウェアでの設計変更や図面化などに活用することが可能になります。
これにより、図面が残っていない部品のデジタル化や手動での計測が難しい複雑な形状部品のモデリング、設計変更前の寸法検証などを効率的に行うことができます。

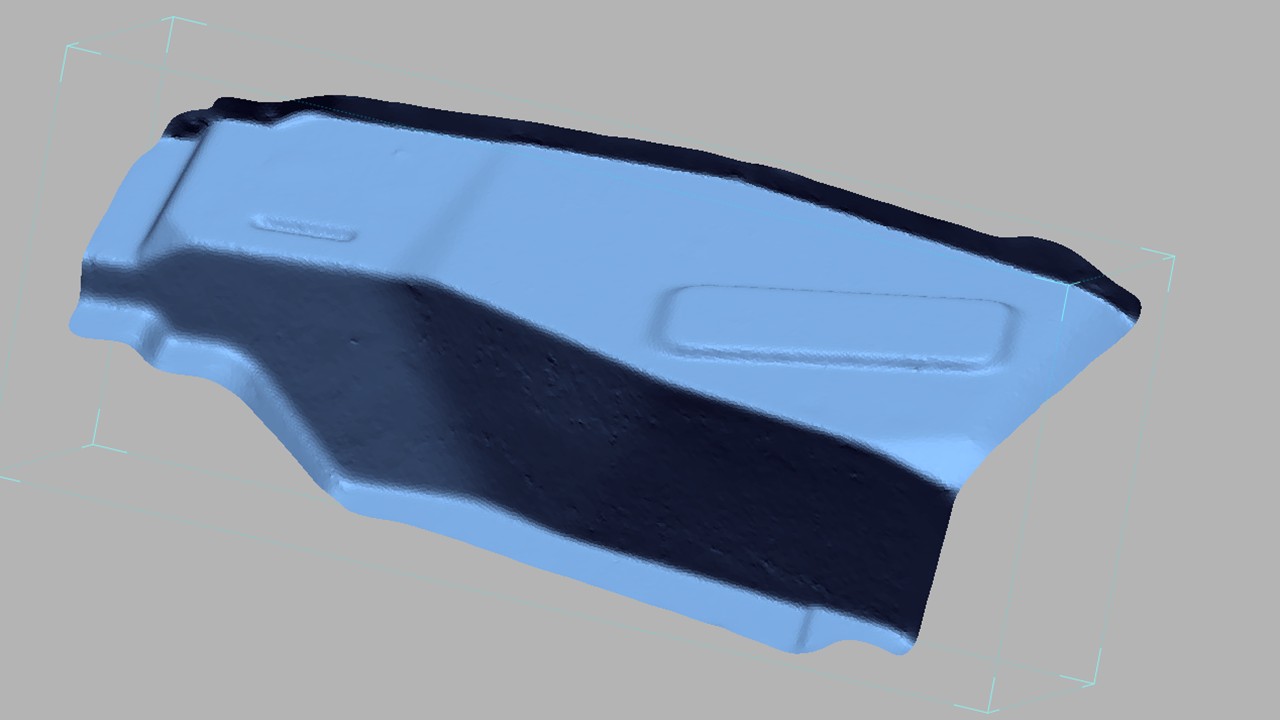

点群/メッシュデータ処理
ノイズ除去、スムージング、穴埋め機能などスキャンデータの編集機能を搭載

フィーチャーモデリング
ソリッド・サーフェスモデリングを行い設計データとしてCADデータ化

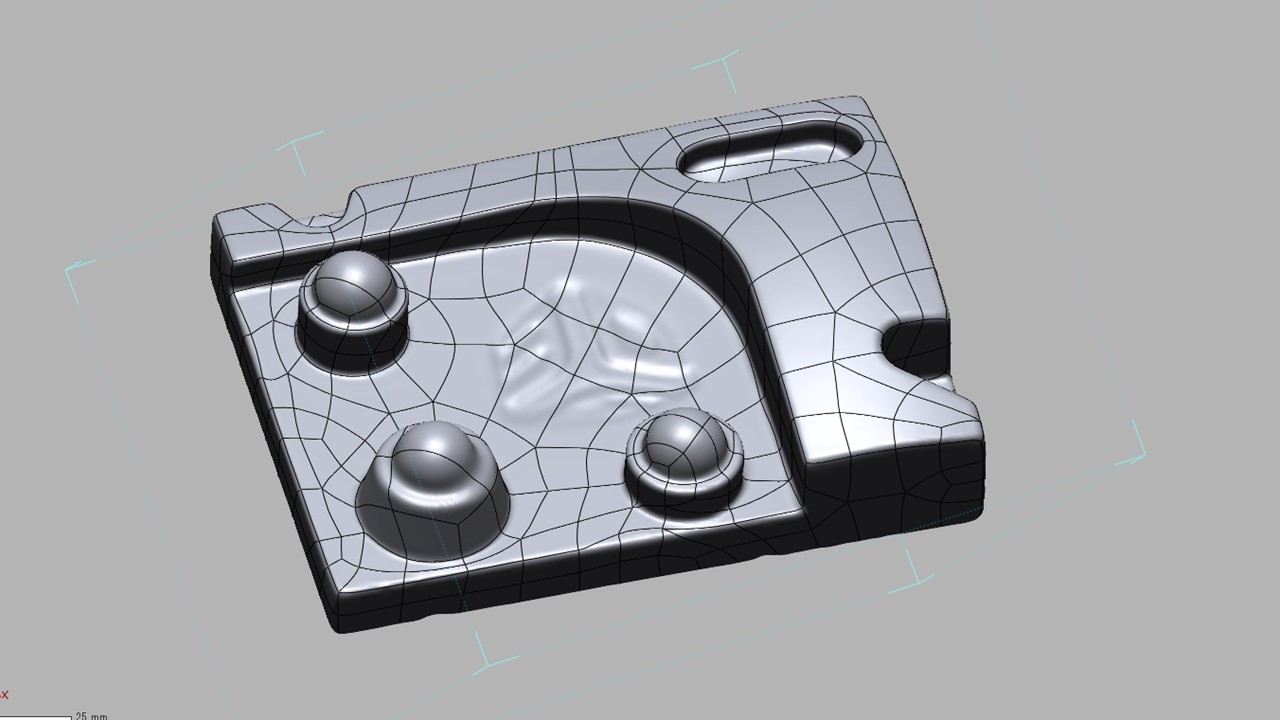

自由曲面サーフェス化
自動サーフェス機能からサーフェス化し、解析などで活用

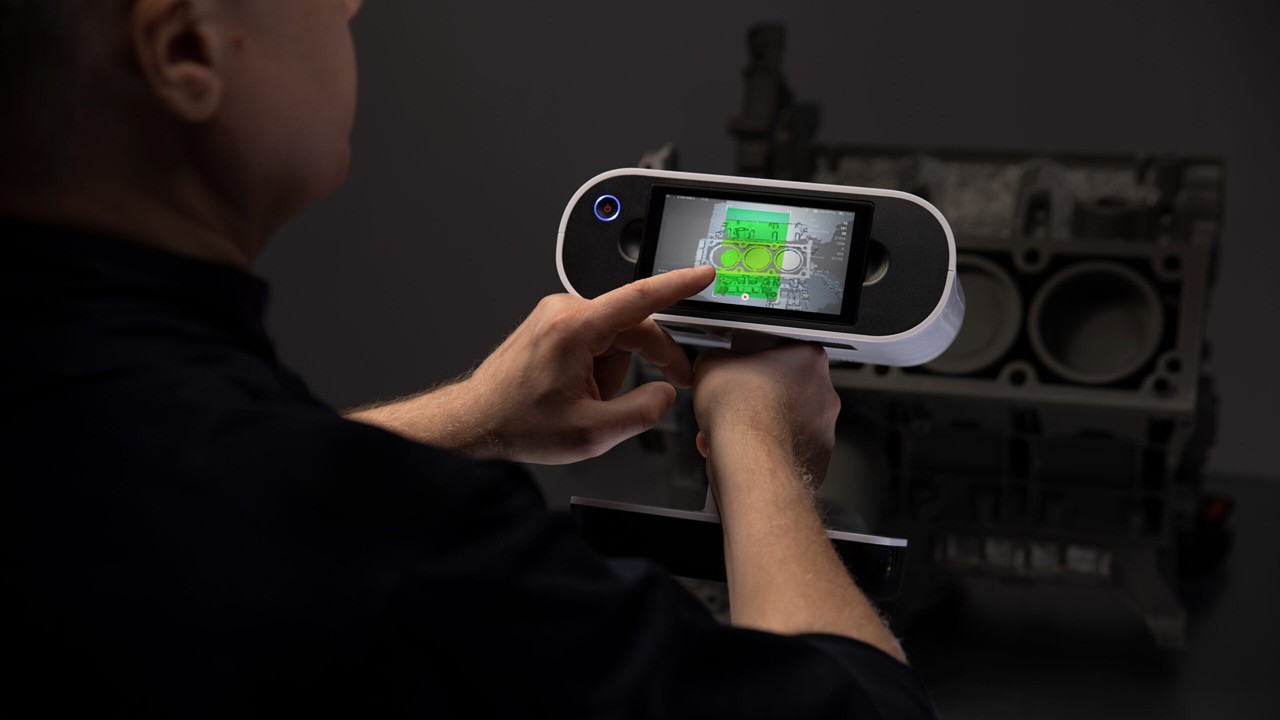

最適なスキャナーやソフトウェアの選定を

リバースエンジニアリングでは、使用するスキャナーやソフトウェアの選定が作業効率と最終的な成果に大きく影響します。
対象物の大きさや形状、求められる精度、最終的な用途によって、最適な計測方法やデータ処理のアプローチは異なります。例えば、高精度な形状再現が求められる場合と、設計検討用としてスピードを重視する場合では、選ぶべき構成は変わります。

そのため、単に高性能な機器やソフトを導入するだけでは、期待した成果が得られないケースも少なくありません。
