ラーニング 2023.07.03 更新

【Learning Vol-28】最高の 3D スキャナ — Artec 3D によるレビュー

■概要:

インターネットで入手可能な3Dスキャナーのトップリストを検討した結果、スキャンする対象物の重要なパラメータに関する情報が含まれていないものがほとんどであることに気づきました。対象物のサイズやスキャナーを使用するアプリケーションなどの重要なカテゴリーがカバーされていないのです。このレビューは、このギャップを埋め、あなたのプロジェクトに最適な3Dソリューションを見つける手助けをすることを目的としています。




はじめに

プロジェクトの要件に最適な3Dスキャナーを探している場合、適切なスキャナーを見つけるのは大変な作業です。今日のインターネットは、「トップ5-10-20の最高の3Dスキャナー」のレビューやリストで、何百とまではいかなくても、何十と溢れています。そのような情報の津波に対処することは言うまでもありませんが、それらに目を通すだけの十分な時間を持つことは困難です。

これらのリストに目を通した結果、一つの共通点があることに気がついた。最も重要なことは、これらのリストには、あなたがスキャンする必要があるものとその目的が考慮されていないということです。では、比較するための明確なパラメーターがない場合、どのスキャナーを選べばいいのでしょうか?例えば、自動車や飛行機の翼、人間の足をスキャンする必要があるとしよう。

この疑問に答えるため、私たちは対象物のサイズに基づいて3Dスキャナーを分類し、それぞれの対象物のサイズに最適なツールを紹介することにしました。私たちのレビューが、あなたのプロジェクトに最適なソリューションを選ぶ手助けになれば幸いです。



オブジェクトサイズ別の最適な 3D スキャナー

Artec Micro

極小オブジェクトに最適

最大オブジェクトサイズ: 90×60×60mm 例: エンジンバルブ、コネクタ、小さな部品、時計の歯車と部品、電子部品、人間の歯、宝石など。



繊細な機械部品や歯科用インプラントの部品、宝飾品の一部など、非常に小さくて小さな物体をスキャンする必要がある場合は、Artec Microをご覧ください。

Artec Microは全自動デスクトップ3Dスキャナーです。現在市販されている他の多くのソリューションとは異なり、手に持って対象物の周りを歩き回りながらキャプチャする必要はありません。その代わり、対象物をMicroのスキャニング・プラットフォームに取り付けるだけで、すぐに始められます。Microは2軸回転システムを搭載しており、ハンズフリーで自動的にあらゆる角度から対象物を捉えることができる。Micro自身が最適で最も効率的な経路を選択し、対象物のあらゆる表面と角度をキャプチャします。

Key point ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Microは324cm³のキャプチャーゾーン内の3Dデータを見ることができ、
最大10ミクロン、最大0.029mmの解像度の超高精度でスキャンすることができる。━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ツインカラー カメラと青色 LED ライトを備えた Micro は、324 cm3 キャプチャ ゾーン内の 3D データを確認し、最大 10 ミクロンの超高精度と最大 0.029 mm の解像度でスキャンできます。そのため、90 × 60 × 60 mm 未満の超小型オブジェクトに最適です。

また、Micro が他のデスクトップ 3D ソリューションと比べて優れているのは、リアルタイムのデジタル キャプチャとシームレスな後処理をサポートする堅牢なソフトウェアです。そして最も良い点は、このスキャナーが非常に使いやすいことです。ほんの少しトレーニングしただけで、自信を持ってオブジェクトを素晴らしい 3D モデルに変換できるようになります。

Artec Space Spider

小さなオブジェクトに最適

最大オブジェクトサイズ: 2cmから 例: コンプレッサー、小さな工具、PCB、ファスナー、鍵とコイン、小さな考古学的な物体、顎の構造、耳などの解剖学的部品など。

小さな機械部品、回路基板、ファスナー、ネジ、ボルト、骨、あるいは人間の耳など、より大きなものをスキャンする必要がある場合は、Artec Space Spiderをご覧ください。この青い構造化光3Dスキャナーは、5mmサイズからの複雑な形状を持つ小さな物体のスキャンに最適化されています。その名前から推測できるように、Space Spiderはもともと国際宇宙ステーションで使用するために設計されました。最高級の電子機器を搭載し、さまざまな環境や状況下で確実に動作します。

小型の物体に最適な理由は?Space Spiderは、最大0.05 mm、分解能0.1 mmの計量精度で対象物を捉えます。2,000cm³のキャプチャゾーンとわずか0.2~0.3mのワーキングディスタンスにより、複雑なディテールや困難な形状をキャプチャすることができます。

Key point ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
Space Spider は、最大 0.05 mm の計測精度と 0.1 mm の解像度で物体を捕捉するため、
市場で最も正確なユニットの 1 つとなります。━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Micro とは異なり、Space Spider はハンドヘルド スキャナです。したがって、ビデオカメラで撮影するのと同じように、それを手に取り、スキャンしているオブジェクトに向けるだけです。小さなオブジェクトの場合は、Space Spider でスキャンしながらターンテーブルに置き、ターンテーブルを回転させることで、複数の角度からオブジェクトを簡単かつスムーズにキャプチャできます。または、より大きなオブジェクトの場合は、必要に応じて Space Spider を操作して、オブジェクトのすべての表面をあらゆる角度からキャプチャすることができます。スキャナー自体はわずか 0.85 kg と軽量で、非常に直感的に使用できます。また、Micro とは異なり、他の 3D スキャナと組み合わせて、大きなオブジェクトの小さな部分を超高精細にキャプチャすることもできます。

この機器の概要と使用方法をさらに詳しく知りたい場合は、 3D スキャンの専門家である Nick Lievendag が作成したSpace Spider の最も徹底的なレビューの 1 つを必ずチェックしてください。



Artec Eva

中程度のオブジェクトに最適

最大オブジェクトサイズ: 30cmから 例:ギアボックス、建設機械、鋳物、合金ホイール、人体、家具、彫像

合金ホイール、オートバイの排気システム、人体など、より大きなものをスキャンする必要がありますか?そのような中型のもの、特に10cm以上の大きさのものであれば、Artec Evaが最適です。ピクサーのSFアニメ映画とそのメインキャラクターであるロボットのウォーリー(WALL-E)と彼の友人である女性ロボットのイヴ(Eve)にインスパイアされたArtec Evaは、中型の対象物をデジタルで取得することに優れています。なぜ?

Key point ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
これにより、Evaは最大0.1mmの精度を維持しながら、
より大きな被写体を捉えることができる。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Space SpiderやMicroと同様に、Artec Evaは構造化光技術を使用して3Dデータをキャプチャします。しかし、これらの他のスキャナとは異なり、Eva の体積捕捉ゾーンは 61,000 cm3 で、これは Space Spider の 30 倍、Micro のほぼ 200 倍です。これにより、Eva は最大 0.1 mm の精度を維持しながら、より大きなオブジェクトを捕捉できるようになります。AI主導の HDモードにより、エヴァはさらに強力になりました。以前よりも 2 倍高い 0.2 mm の解像度で、より鮮明で、より鮮明で、より詳細な 3D データをキャプチャできるようになりました。

Eva は、快適なサイズと重量のおかげで、理想的ではない環境条件であっても、いつでもスキャンできるようになります。また、通常はスキャンが最も難しい表面である黒くて光沢のあるオブジェクトもキャプチャできます。Micro とは異なり、Eva は手持ち式なので、スキャンする際に対象物の周りに持っていくだけです。

Eva は、初心者レベルと経験豊富な専門家の両方にとって完璧な選択肢であり、Space Spider や Ray などの他の Artec ソリューションと組み合わせることができます。



Artec Eva Lite

中型のオブジェクト用の手頃な3Dスキャンをお探しなら、Artec Evaの廉価版であるArtec Eva Liteがあります。

このデバイスは、Artec Evaと同じ精度スペックを備えていますが、ジオメトリのみのトラッキングとキャプチャーという、機能性が低下しています。このため、人体のようなジオメトリが豊富な物体がある場合に、高品質のテクスチャレス3Dスキャンを行うのに適しています。

他のArtecのソリューションとは異なり、Eva Liteはデータ収集量が大幅に少ないため、消費電力が少なく、手頃な価格のコンピュータで使用することができます。そのため、特に教育機関、学校、メーカーラボ、非商用組織にとっては、このカテゴリーでは安価なソリューションとなります。また、3Dオブジェクトをフルカラーでキャプチャする必要が生じた場合は、いつでもEva LiteをEvaにアップグレードすることができます。



Artec Leo

中型および大型のオブジェクトに最適

最大オブジェクトサイズ: 10cmから 例:自動車車体、産業機器、車両内装、船舶プロペラ、小型船舶、人体スキャン、家具・室内インテリアなど。

3Dキャプチャソリューションのテスラをお探しなら、ぜひお読みください。レーシングカー、トラック、部屋など、大きくて複雑なものをスキャンする必要があり、それを素早く、ゴージャスで精度の高いカラー3Dでキャプチャする必要がありますか?それなら、Artec Leoを歓迎します。Artec Leoは、オンボードの自動処理とタッチスクリーンを内蔵した、世界初の完全モバイル型ハンドヘルド3Dスキャナーです。

Artec Leoが大きなオブジェクトのプロジェクトに理想的な理由は何でしょうか?まず、超簡単で直感的に使えることです。スマートフォンでビデオを撮るように、スキャンボタンを押して対象物の周りを歩くだけで始められます。とても簡単です。また、レオは完全にモバイルなので、ノートパソコンやタブレットを持ち歩いたり、ケーブルを踏んだりする心配もありません。

Key point ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
スマートフォンでビデオを撮るように、スキャンボタンを押して対象物の周りを歩くだけで
始められる。とても簡単だ。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

ここで技術的な部分について説明します。レオの体積捕捉ゾーンは 160,000 cm3 に達し、これはエヴァのほぼ 3 倍です。より広い視野により、より大きなオブジェクトを最大 0.1 mm の精度でスキャンできます。そして、新しい AI を活用した HD モードのおかげで、Leo は、以前はスキャンが困難または不可能だった、より鮮明でクリーンな 3D データを最大 0.2 mm の解像度 (以前の 2 倍) でキャプチャできるようになりました。

現在利用可能なほとんどの 3D ソリューションとは異なり、Leo は完全に統合された外出先での 3D スキャン エクスペリエンスを提供します。タッチスクリーン ディスプレイ、強力なバッテリー、ワイヤレス接続が装備されており、これらすべてにより、オブジェクトの周りを歩き回って、オブジェクト全体をスムーズにスキャンできます。さらに優れているのは、すべてのスキャンをリアルタイムでプレビューし、必要なときにすぐに追加できることです。オンボードWi-Fiにより、3Dデータを簡単に共有してラップトップにエクスポートしたり、Artec Studioアカウントに直接エクスポートして、さらなる編集や後処理を行うことができます。

Artec Leo では何をスキャンできますか? Artec Leo は広い領域と細かいディテールの両方をキャプチャできるため、機械部品から人体、車、ボート、さらには犯罪現場全体に至るまで、さまざまなオブジェクトに使用できます。このデバイスは革新的な VCSEL 光テクノロジーを使用しており、黒や光沢のある表面などのスキャンが難しいテクスチャをデジタル化することができ、明るい日光の下でも良好にスキャンできます。

Artec Leo は、比類のない精度のスキャンを生成します。80 fps の 3D 再構成レート (Eva の 16 fps、Space Spider の 8 fps と比較) を備えた Artec Leo は、市場で最速のプロフェッショナル ハンドヘルド 3D スキャナであると誇りを持っています。



Artec Ray

大型および非常に大きなオブジェクトに最適

最大オブジェクトサイズ:1メートルからスタート 例:飛行機、小型および大型車両、船舶、風力タービン、倉庫、工場現場、遺跡、航空機格納庫など。

最後に、本当に大きなものをスキャンする必要がある場合は、Artec Rayをご利用ください。Artec Rayは、最も高速で正確な長距離レーザー3Dソリューションの1つです。Artecの3D製品ラインナップに最近加わったArtec Rayは、建物、航空機、大型車両などの大型物体を最大110メートル離れた場所からキャプチャするように設計されています。

このスキャナーが他のレーザースキャナーと一線を画す理由は何でしょうか?Rayは、サブミリメートルの距離精度と25秒角のクラス最高の角度精度を誇ります。Rayは非常に大きな対象物でも細部まで捉えることができ、スキャンした結果を3D測定や評価に利用することができます。このソリューションの第二の長所は、Rayの超高解像度により、取り込まれたデータのクリーンさです。

Key point ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
このスキャナーが他のレーザースキャナーと一線を画す理由は何でしょうか?
Rayは、卓越したサブミリメートルの距離精度とクラス最高の25秒角の角度精度を誇ります。━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Ray は水平 360 度、垂直 280 度の視野を備えており、巨大なオブジェクトでも超高解像度と速度でキャプチャすることができます。毎秒最大 208,000 ポイントを収集し、1 ~ 50 メートルの範囲内の高品質データ収集モードと、1 ~ 110 メートル以内の外側の物体用の高感度モードの 2 つのモードで機能します。

強力でありながら軽量な Artec Ray は、屋内でも屋外でも使用できます。最適な位置でスキャンできる三脚を標準装備しています。そして最も優れている点は、Artec Remoteモバイルアプリを使用してユニットをリモート制御できることです。つまり、作業が困難または危険なプロジェクト条件、あるいはその両方で作業している場合、デバイスの近くに立つ必要がありません。飛行機や建物の屋上。



3Dスキャナータイプ比較表

3D スキャナーを購入する前に考慮すべきその他の側面

さて、どのタイプのソリューションがオブジェクトのサイズに最適であるかはわかったところで、3D キャプチャ デバイスを選択するときに他にどのようなことを考慮する必要があるでしょうか? 他にも検討すべき質問がいくつかあります。

  • これはどのようなプロジェクトに使用されますか? 工業用オブジェクトのみをキャプチャする必要がありますか? それとも乗り物も?人々はどうでしょうか?
  • カラー 3D デバイスが必要ですか? それともテクスチャなしのものですか?
  • 最終スキャンの精度はどの程度必要ですか?

意思決定プロセスがどのようなものかを理解するために、いくつかのプロジェクト タイプといくつかの主要な特性を考慮して、どの Artec 3D スキャナがそのジョブに適しているかを見てみましょう。



側面 #1

精密3Dスキャン

重要な考え:スキャナーの精度はソリューションによって大きく異なるため、特定のプロジェクト タスクに対して満足できる許容率を知ることが重要です。

3Dキャプチャデバイスを選択する際に、他にどのようなことを考える必要があるのでしょうか?以下は、検討すべきその他の質問です:

品質管理、製品設計、リバースエンジニアリングなど、正確な計測のために3Dスキャナーの購入を考えている場合は、まず装置の精度仕様を確認してください。このパラメータはスキャナによって大きく異なる可能性があるため、プロジェクトまたはプロジェクトの範囲に対する許容範囲を知っておく価値があります。

機械部品の測定

通常、産業用3Dスキャナーの精度は0.01mmから0.1mmの間で、どの3D機器メーカーも技術仕様書に機器の精度レベルを記載しています。高精度の3Dスキャナーをお探しでしたら、Artecの精度範囲をご覧いただき、どれが最適かをご確認ください。



側面 #2

人物とその顔を 3D スキャンする

重要な考え:3D フィギュアのプリント ビジネスを始める予定でも、カスタム補綴物の作成を計画している場合でも、選択するスキャナーが安全で正確で、人物を 3D でキャプチャするのに十分な速度であることを確認してください。

人物をデジタルキャプチャする場合、適切な3Dスキャナーを選択する前に留意すべき重要な点がいくつかあります。2つ目は、解像度が仕事をこなすのに十分高いかどうか、3つ目は、そのデバイスのカラーキャプチャの品質はどうか、そして最後に、特に医療分野で働いている場合は、そのユニットが精度の要件を満たしているかどうかを確認する必要があります。

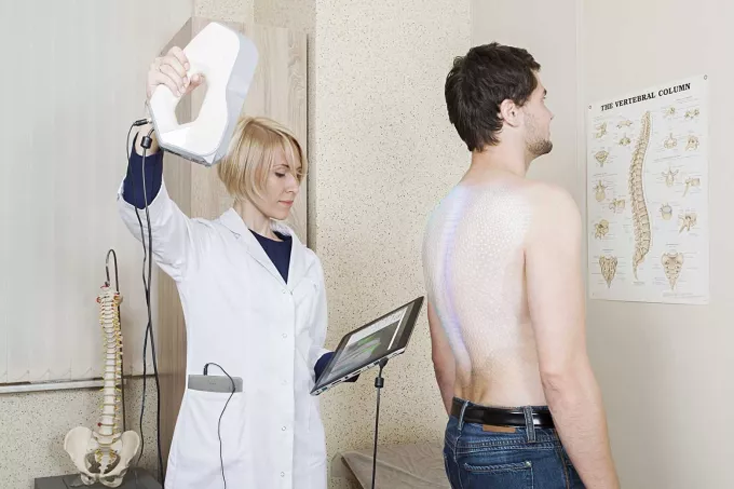

整形外科向けの 3D ボディ スキャン

3D フィギュアのプリント ビジネスを始めようと考えている場合、人は動き回ったり瞬きしたりする傾向があるため (結局のところ、彼らは人間です!)、仕事を迅速に実行するソリューションが必要になるかもしれません。また、髪の毛、鼻孔、耳、指など、一部のスキャナではキャプチャするのが難しい人体の細部をすべてキャプチャできるスキャナも必要です。また、デバイスが安定し、人の周りを移動するときに追跡が失われないようにする必要もあります。これらすべてを考慮すると、プロセス中に人物が瞬きしなかったかどうか、再スキャンが必要かどうかを確認できるように、ソリューションに何らかのプレビュー モードがあることも非常に重要です。

義肢や整形外科に所属している場合は、足、腕、肘、脊椎など、人体の部位の解剖学的に 100% 同一のレプリカを作成できるソリューションが必要になるでしょう。そのためには、スキャナーが正確かつ高速である必要があります。これにより、正確でクリーンなデータをできるだけ早く取得でき、初期設定や後処理に多くの時間を費やす必要がなく、クリエイティブなプロセスそのものに集中できるようになります。

人物をスキャンするための 3D スキャナーをお探しの場合は、その仕事に適したものをいくつか紹介します。

  • 顔や人間の耳、鼻、唇などの特定の顔の部分の正確な 3D モデルが必要な場合は、Artec Space Spider を使用できます。
  • 人間のバスト、腕、脚、全身など、体のより広い領域をスキャンする必要がある場合は、Artec Eva または Artec Leo を使用できます。どちらのユニットもこの分野でのお気に入りであることが証明されており、できるだけ早くスキャンを完了するために完全な外出先キットが必要か (その場合は Leo を選択してください)、それとも問題なく使用できるかは、主に技術的な好みによって決まります。ラップトップに接続してセッション結果をプレビューします (Eva をお選びください)。
  • 人の頭、体の一部、または全身のテクスチャレス 3D モデルのみが必要な場合は、手頃な価格の代替品として Eva Lite を検討することもできます。



側面 #3

フルカラー 3D デジタル キャプチャ

重要な考え:テクスチャの品質は大きく異なる場合があります。特定のオブジェクトでスキャナをテストして、キャプチャされる色の品質の違いを確認することをお勧めします。

この点は当然と思われるかもしれませんが、3Dスキャナーを選択する際には、この特別なパラメーターに注目していただきたいと思います。

現在市販されている3Dソリューションの多くは、オブジェクトをフルカラーでキャプチャできます。つまり、最終的な3Dモデルを.OBJ、.PLY、またはその他の3Dフォーマットで取得する場合、プロジェクト・セッションを通してスキャナーが収集し、構築するカラー・テクスチャ・マップからなる別のファイルが存在することになります。

テクスチャなしの電動ドリルの 3D スキャン (左) とテクスチャありの電動ドリル (右)

カラー テクスチャの品質は、テクノロジによって大きく異なります。デジタル化する予定の 1 つの特定のオブジェクトでスキャナーをテストし、再構成される色の品質の違いを確認することをお勧めします。次に、最適なパフォーマンスを発揮するデバイスを選択するだけです。多くの場合、色の品質はスキャナーのカメラの能力に大きく依存します。このパラメータを注意深く確認してください。

スキャナーに付属のソフトウェアの色処理機能にも注目してください。最高の 3D スキャナでも、スキャンや照明の条件が理想的でない場合は、露出オーバーや暗い結果が生じる可能性があります。ここでソフトウェアがますます重要になります。たとえば、Artec Studio ソフトウェアを使用すると、手作業で何時間も費やすことなく、3D モデル上のグレアの飛沫を除去できます。明るさレベルを微調整することもできます



側面 #4

3Dスキャンジュエリー

重要な考え:小さくて光沢があり、細部にまでこだわったジュエリー アイテムは、撮影するのが難しい場合があります。最良の結果を得るには、要件を満たす適切な 3D スキャナーを必ず入手してください。

ジュエリー業界の方にとって、3Dスキャナーをデザインや製造プロセスに取り入れることは、仕事に革命をもたらす可能性があります。これらの3Dスキャニング・ソリューションは、既存のジュエリーを高い精度で修正・複製したり、まったく新しいジュエリーを作成することを可能にし、時間を大幅に節約します。しかし、複雑なジュエリーをデジタルでキャプチャするのは、多くの場合、光沢があり、均一な色で透明な貴金属や宝石で構成されているため、複雑な場合があります。

Artec Micro を使用して作成されたブローチの 3D モデル

ジュエリー ワークショップに 3D スキャナーの追加を検討している場合は、次の重要な点に留意してください。

  • ジュエリー アイテムは通常小さいため、正確な 3D キャプチャには超高解像度が必要です。検討しているスキャナーがワークフローに適した十分な解像度を備えているかどうかを必ず確認してください。
  • ジュエリーのスキャンは複雑なデザインのため難しい場合があるため、このプロセスを合理化し、可能な限り使いやすいソリューションを見つけることが不可欠です。
  • 前述したように、ジュエリーには貴金属や宝石が含まれていることがよくあります。ほとんどの場合、スキャンする前に、光沢のある表面と半透明の表面すべてにマット仕上げを適用する必要があります。

側面 #5

歯科用3Dスキャン

重要な考え:歯科用スキャナーを選択するときは、3D スキャンの操作と手順に対してそれがどの程度正確で、高速で、使いやすいかを必ず確認してください。

3D 歯科イメージングは​​、データの精度と精度が鍵となるもう 1 つの領域です。疑いもなく正確で信頼性の高い収集データを取得することで、歯科医、外科医、臨床医は患者に最適なアプローチを考案することができます。そのため、歯科用のソリューションを選択する際には、歯科医師と患者にとって 3D スキャン操作をできるだけスムーズに実行できるように、スキャナーがどれだけ正確で、高速で、使いやすいかについて非常に慎重に選択する必要があります。 。

3D スキャナにはさまざまな種類があり、歯科用途に特化して設計されたものや、より幅広い用途や用途に対応したものもあります。たとえば、コーンビーム コンピューター断層撮影 (CBCT) スキャナー、口腔内ハンドヘルド 3D スキャナー (IOS)、歯科技工所のデスクトップ スキャナーなどです。

機械部品の測定

クリニック向けのプロフェッショナルな歯科 3D ソリューションをお探しの場合は、 Artec Space Spiderをご覧ください。歯科技工士は、Space Spider を口腔内スキャナと組み合わせて人間の歯の最前線をキャプチャし、このデータを口腔内スキャンと照合してカスタマイズされた歯科インプラントを作成します。2D 画像の撮影などの他の技術とは異なり、Space Spider を使用すると、患者の口に正確にフィットする超正確な人間の歯のモデルを作成でき、製作時間を数日からわずか 1 時間に短縮できます。

特に単一の歯科コンポーネントを扱う必要がある場合に、治療室を強化できるもう 1 つのソリューションは、Artec Micro です。この完全に自動化されたデスクトップ ユニットは、1 本の歯、歯列弓全体、または複雑な印象を超高精度でデジタル化する必要がある場合に理想的な選択肢です。Micro の 3D モデルは、ExoCAD などの利用可能な歯科用ソフトウェアにエクスポートでき、歯科医はこれらのモデルを使用してレビュー、診断し、より効果的で完全にカスタマイズされた治療を患者に提供できます。

クラウンとブリッジ、インレーとアンレー、義歯、カスタム アバットメント、インプラントなどの正確なデジタル複製とアーカイブ コピーを作成するための最先端のソリューションを探している歯科専門家には、Space Spider と Micro をお勧めします。

3Dスキャン技術

レビューのこの部分まで読み進めた方は、複数の 3D デジタル キャプチャ テクノロジが存在することをご存知でしょう。ここで説明したレーザーおよび構造化光スキャンから、写真測量、接触ベースの 3D キャプチャなどの他のスキャンまで。

私たちは、世の中に良い 3D スキャン テクノロジーや悪い 3D スキャン テクノロジーはないと考えています。それらはすべて、さまざまなアプリケーションやシナリオに適しています。結局のところ、どの特定のソリューションを選択するかはまったく問題ではありません。それは単に、どのタイプのオブジェクトを操作する必要があるか、どのような結果を達成したいかが問題だからです。

3D デジタル キャプチャ テクノロジの仕組みと内容について詳しく知りたい場合は、「3D スキャンとは何ですか?」に関する詳細なレビューをチェックすることをお勧めします。

3D スキャナーはなぜ高価なのか?

この記事を読み始めてから、あなたはこの疑問を頭の片隅に置いていることだろう。もしかしたら、もっと前からかもしれない。でも、そう思っていただけてうれしいです。

お気づきかもしれませんが、3Dスキャナーの価格はメーカーによって大きく異なり、300~500ドルのものもあれば、3万~5万ドル、あるいはそれ以上のものもあります。どのように違うのでしょうか?

まず第一に、これらの装置は全く異なる目的で作られています。低価格の3Dスキャナーは、主に家庭や学校、DIYプロジェクトで使用される非専門的な用途向けに設計されています。一方、専門的な計測グレードのスキャナーは、リバースエンジニアリング、品質管理、ヘルスケアなどの産業用途向けに開発されています。

最高の品質、精度、スピード、多用途性を求めるなら、工業用グレードの3Dハードウェアを選んでください。計測機器とソフトウェアアルゴリズムの研究開発に多額の投資とリソースが投入されているおかげで、この種の機器だけが、比類ないレベルの品質と熟練度を実現できるのです。その結果、業務用3Dスキャナーの価格は相応のものとなっています。

産業施設の3Dレーザースキャン

同じ原則が、プロ仕様の 3D スキャナーに付属するソフトウェアにも当てはまります。産業用 3D スキャナーのメーカーは、生の 3D データを業界標準と仕様に準拠した実用的な 3D モデルに変換するクラス最高の処理ソフトウェアを開発するために、多大な労力、時間、資金、人的資源を投資しています。また、ほとんどの低コスト 3D キャプチャ デバイスには、ユニット自体に付属のソフトウェアがほとんど、またはまったく付属していません。

プロフェッショナル向け 3D スキャナーは耐久性に優れ、継続的なサポートが含まれており、デバイスが故障したり交換が必要になった場合にはメーカーが待機しています。それに比べて、低価格の 3D スキャナーの寿命はそれほど長くなく、すぐに市場から撤退することがよくあります。これにより、長期的には彼らに依存することが難しくなります。

プロ仕様のスキャナーの製造には、セットアップ、トレーニング、サポート、物流などのその他のコストがかかり、これらすべてが最終コストに含まれます。したがって、専門的なタスクを達成するための実証済みのテクノロジーをお探しの場合は、産業用 3D ソリューションに投資することを強くお勧めします。

1000ドル以下の最高の3Dスキャナー

このレビューは主に、仕事関連で品質が要求されるタスク用の 3D スキャナーを探している専門家を対象としていますが、世界への優れた導入となる可能性のある、アクセスしやすくエントリーレベルの 3D スキャン ソリューションをいくつか取り上げたいと考えています。 3D データのキャプチャと処理。

3D デジタル取得の基本を始めるための手頃な価格の 3D キャプチャ デバイスをお探しの場合は、次の低コスト 3D ソリューションをチェックしてください。

XYZprinting 3D Scanner Pro

オブジェクトのサイズ: 5×5×5cm~100×100×200cm

XYZprinting 3D Scanner Pro (画像出典: XYZprinting, Inc.)

この手頃な価格の構造化光 3D スキャナーはわずか 250 ドルで、5 x 5 x 5 cm から 100 x 100 x 200 cm までのサイズの人物や物体を 640 x 480 ピクセルの色解像度でキャプチャできます。このデバイスは Intel Realsense 3D カメラを使用しており、USB ケーブルを介して PC に接続する必要があります。XYZscan Handyソフトウェアキットが付属しており、エクスポート前に非常に基本的なスキャン編集を行うことができ、Artec Studio 13 Ultimateおよびそのすべてのプロフェッショナルアルゴリズムとも互換性があります。この選択は、3D スキャンの基本への優れた入門として、また自宅での DIY/改造プロジェクトに便利なツールとなる可能性があります。

LiDAR スキャナーを搭載した Apple iPad Pro

オブジェクトのサイズ: 該当なし

アップルのiPad Pro

厳密にはスキャナーではないが、新たに発表されたレーザー深度センサー内蔵のiPad Proは、ARKitをモバイルアプリケーションに利用する開発者に、かつてない深度センシング機能を約束する。このデバイスは、最大5メートル離れたiPadと周囲の物体との距離を測定することができる。統合されれば、CAD、インテリアデザイン、医療アプリケーションなど、あらゆる種類の計測を必要とするアプリケーションに役立つツールとなる。

リアリティキャプチャ

オブジェクトのサイズ: 小さいものから大きいものまで

RealityCapture UI のスナップショット

それ自体は 3D スキャナーではありませんが、この写真測量ソフトウェア ソリューションを使用すると、写真やレーザー スキャンから VR、ゲーム、建築、視覚効果用の 3D コンテンツを作成できます。写真測量の利点は、高解像度と DPI を備えた高度なデジタル カメラを使用している場合、非常に印象的なテクスチャ結果を達成できることです。欠点は、モデルのジオメトリがプロ仕様の 3D スキャナで達成できるほど正確ではないことです。さらに、写真測量ソリューションは通常、セットアップとデータの後処理にかなり多くの知識と労力を必要とします。したがって、両方の面から最高のものを得たい場合は、Artec Leo を使用した最近の BMW のスキャンで行ったように、写真測量によるテクスチャと 3D スキャナからのジオメトリ データを組み合わせることができます。

DIY 3D scanners

DIY 3D スキャナー

「1000ドル以下」の3Dスキャナーに代わる、さらに手頃な3Dスキャナーとしては、自宅で作れるDIY 3Dスキャナーがある。Amazonやお近くのDIYショップで、30ドルから300ドルの3Dスキャナーキットを見つけることができる。

これらのキットは、3Dデジタル・キャプチャーの基本を学ぶのに最適です。しかし、1,000ドル以下の3Dスキャナーと同様に、これらのデバイスにプロ仕様のハードウェアの精度と解像度を期待しないでください。これらのDIYソリューションのほとんどは、物体を3Dでキャプチャするために非常に基本的な技術を使用しており、ティーカップやおもちゃのような非常に小さくて単純なものしかキャプチャできません。

まとめ

ご覧のとおり、適切な 3D スキャナーを選択する際には、考慮すべき重要な要素がいくつかあります。レビューも終わりに近づいてきたので、ここですべてをまとめてみましょう。

まず、調べているモデルが、スキャンする必要があるオブジェクトの正確なサイズをキャプチャできるかどうかを確認してください。非常に小さなオブジェクトのみをスキャンする必要がありますか? それとも、さまざまなサイズのオブジェクトもあるでしょうか? 次に、ユニットがサイズ範囲内のオブジェクトをキャプチャできることを確認するか、オブジェクトを最も効果的にデジタル化するために 2 つの別々のスキャナーを購入することを検討してください。

次に、スキャナーが人間、車両、建物、産業機器、宝石など、対象の種類のオブジェクトをキャプチャするのに適しているかどうかを必ず確認してください。

次のステップでは、スキャナーの精度をチェックして、プロジェクトの要件を満たしているかどうかを確認します。スキャナーをリバース エンジニアリング、品質管理、または歯科に使用しますか? そうであれば、精度はスキャナーの要望リストの重要なパラメータの 1 つとなるはずです。

そして最後に、スキャナーがオブジェクトをカラーでキャプチャできるかどうかを確認し、これが重要なポイントであれば、そのテクスチャ解像度の品質を注意深く見てください。今日、ほとんどのスキャナーはカラー3Dモデルを提供しますが、解像度は大きく異なります。そのため、異なるスキャナーで対象物をスキャンしてみて、どのスキャナーが最高の品質を提供するかを必ず確認してください。



このレビューがお役に立てたなら幸いです。また、どのようなタイプのスキャナーがお客様のプロジェクトに適しているのか、他にご質問がございましたら弊社営業チームまでお気軽にお寄せください。
