PRODUCT FEATURES 製品特徴

下記のボタンから各材料の詳細をご覧いただけます。


Rigidレジン




Grey Pro/High Tempレジン




Tough/Durableレジン




Flexible/Elastic/Siliconeレジン




その他

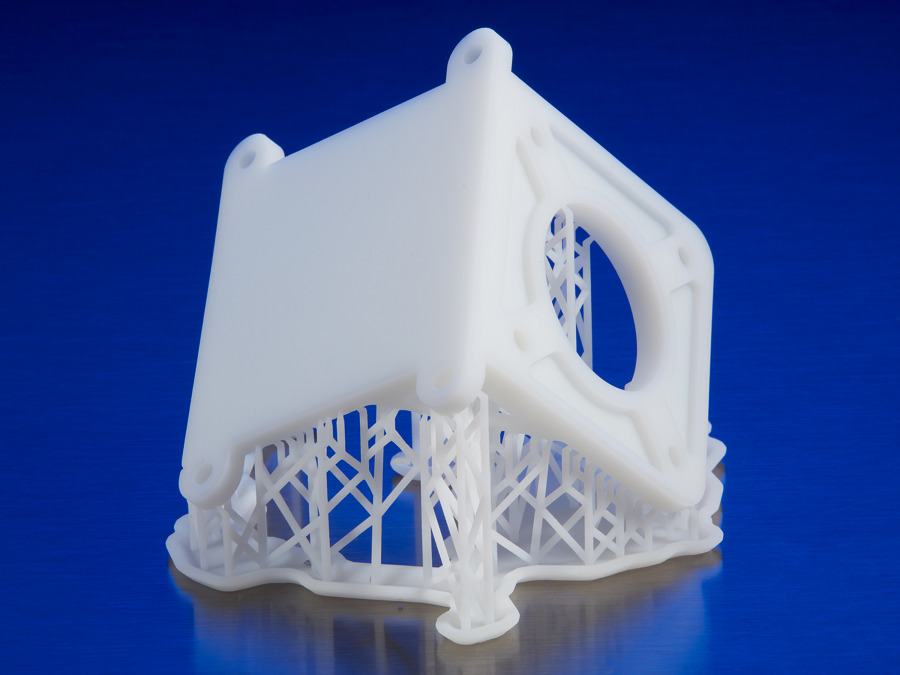

Rigid 4000 レジン

ガラス繊維で強化されたレジンで、これを使ってプリントしたパーツは硬度が非常に高く、光沢のある表面に仕上がり、時間が経ってもなかなか変形しません。薄壁などの薄いオブジェのプリントに適しています。
曲げる必要があるパーツのプリントには向いていません。

■代表的な用途:マウントやブラケット/薄肉の壁をもつ製品/
治具や固定具/PEEK材のような剛性が必要な場合

物性表

測定項目 測定結果 試験方法
引張強度 69 MPa ASTM D 638-14
引張弾性係数 4.1 GPa ASTM D 638-14
破断伸び率 5.3% ASTM D 638-14
曲げ強度 105 MPa ASTM D 790-15
曲げ弾性係数 3.4 GPa ASTM D 790-15
ノッチ付きアイゾッド衝撃強さ 23 J/M ASTM D 256-10
荷重たわみ温度(1.8MPa) 60℃ ASTM D 648-16
荷重たわみ温度(0.45MPa) 77℃ ASTM D 648-16
熱膨張率(-30~30℃) 63 μm/m/℃ ASTM E 831-13

Rigid 10K レジン

Rigid4000 よりも高密度のガラス繊維で強化され、Formlabsのエンジニアリングレジンの中で最も硬度の高い材料です。大きく負荷がかかるような工業用部品に向いています。
表面はマットな仕上がりになり、耐熱性・耐薬品性にも優れています。

■代表的な用途:短期使用の射出成形金型やインサート/耐熱性が求められる、または流体に晒される部品、治具、固定具/空力試験用モデル/ガラスや繊維強化熱可塑性プラスチックのような特定が必要な場合

物性表

測定項目 測定結果1 測定結果2 試験方法
引張強度 65 MPa 53 MPa ASTM D 638-14
引張弾性係数 10 GPa 10 GPa ASTM D 638-14
破断伸び率 1% 1% ASTM D 638-14
曲げ強度 126 MPa 103 MPa ASTM D 790-15
曲げ弾性係数 9 GPa 10 GPa ASTM D790-15
ノッチ付きアイゾッド衝撃強さ 16 J/M 18 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 41 J/M 41 J/M ASTM D 256-10
荷重たわみ温度(1.8MPa) 82℃ 110℃ ASTM D 648-16
荷重たわみ温度(0.45MPa) 163℃ 218℃ ASTM D 648-16
熱膨張率(0~150℃) 47 μm/m/℃ 46 μm/m/℃ ASTM E 831-13

測定結果2:非食用オーブンによる熱硬化を90℃で125分行った場合

Grey Pro レジン

時間が経過しても変形しにくく、汎用性の高い素材で、コンセプトモデリング、機能的なプロトタイピング、ならびに繰り返し使用または取り扱うことを前提としたパーツの製作に適しています。

■代表的な用途:寸法・形状確認用サンプル/プラスチック、シリコン等のマスター原型/射出成形用金型の試作/生産用治具および固定具

物性表

測定項目 測定結果 試験方法
引張強度 61 MPa ASTM D 638-14
引張弾性係数 2.6 GPa ASTM D 638-14
破断伸び率 13% ASTM D 638-14
曲げ強度 86 MPa ASTM D 790-15
曲げ弾性係数 2.2 GPa ASTM D 790-15
ノッチ付きアイゾッド衝撃強さ 18.7 J/M ASTM D 256-10
荷重たわみ温度(1.8MPa) 62.4℃ ASTM D 648-16
荷重たわみ温度(0.45MPa) 77.5℃ ASTM D 648-16
熱膨張率(-30~30℃) 78.5μm/m/℃ ASTM E 831-13

High Tempレジン

High Tempレジンは高温環境で機能的なプロトタイプを製作する時に使用する素材として設計されたレジンです。
熱成形、加硫や電子部品のカプセル化など、高温環境の中で静止した状態で使用し続けられる素材で、高温耐性を持った正確な試作品の造形が可能です。

■代表的な用途:高温の空気、ガスや液体の流体を通すパーツ/耐熱性が求められる取付金具、筐体や固定具/金型やインサート

物性表

測定項目 測定結果1 測定結果2 試験方法
引張強度 58.3 MPa 51.1 MPa ASTM D 638-14
引張弾性係数 2.75 GPa 2.9 GPa ASTM D 638-14
破断伸び率 3.3% 2.4% ASTM D 638-14
曲げ強度 94.5 MPa 93.8 MPa ASTM D 790-15
曲げ弾性係数 2.62 GPa 2.62 GPa ASTM D 790-15
ノッチ付きアイゾッド衝撃強さ 18.2 J/M 24.2 J/M ASTM D 256-10
荷重たわみ温度(1.8MPa) 99.2℃ 101℃※ ASTM D 648-16
荷重たわみ温度(0.45MPa) 142℃ 238℃※ ASTM D 648-16
熱膨張率(-30~30℃) 79.6μm/m/℃ 74μm/m/℃ ASTM E 831-13

測定結果2:非食用オーブンによる熱硬化を160℃で90分行った場合
※:非食用オーブンによる熱硬化を160℃で180分行った場合

Tough 2000 レジン

ABSプラスチックを模倣したレジンです。高強度で耐久性のあるToughレジンの中で最も強く、高応力や高歪み環境下での使用に耐えられるように設計されており、組立品、機械加工部品、スナップ式の部品や可動式の蝶番として機能するプロトタイプの製作に適しています。

■代表的な用途:強度と剛性を備えたプロトタイプ/たわみを最低限に抑える必要がある冶具や固定具/ABSに近い強度・硬度が必要なパーツ

物性表

測定項目 測定結果 試験方法
引張強度 46 MPa ASTM D 638-14
引張弾性係数 2.2 GPa ASTM D 638-14
破断伸び率 48% ASTM D 638-14
曲げ強度 65 MPa ASTM D 790-15
曲げ弾性係数 1.9 GPa ASTM D 790-15
ノッチ付きアイゾッド衝撃強さ 40 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 715 J/M ASTM D 256-10
荷重たわみ温度(1.8MPa) 53℃ ASTM D 648-16
荷重たわみ温度(0.45MPa) 63℃ ASTM D 648-16
熱膨張率(-30~30℃) 91μm/m/℃ ASTM E 831-13

Tough1500レジン

Tough 1500 Resinでプリントしたパーツは、堅くしなやかで、繰り返しの使用において、その荷重に合わせて曲がった後、すぐに元に戻ります。
この素材は機能性プロトタイプ、治具および固定具、そして一時的な歪みや高い衝撃に晒される接続部品に最適です。

■代表的な用途:繰り返し曲げてもすぐに元に戻る必要があるパーツ/繰り返しのたわむ必要のある治具や固定具/ポリプロピレン(PP)に近い強度と剛性が求められるもの

物性表

測定項目 測定結果 試験方法
引張強度 33 MPa ASTM D 638-14
引張弾性係数 1.5 GPa ASTM D 638-14
破断伸び率 51% ASTM D 638-14
曲げ強度 39 MPa ASTM D 790-15
曲げ弾性係数 1.4 GPa ASTM D 790-15
ノッチ付きアイゾッド衝撃強さ 67 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 1387 J/M ASTM D 4812-11
荷重たわみ温度(1.8MPa) 45℃ ASTM D 648-16
荷重たわみ温度(0.45MPa) 52℃ ASTM D 648-16
熱膨張率(-30~30℃) 97μm/m/℃ ASTM E 831-13

Durableレジン

Durable レジンは衝撃に対する抵抗力が強く、耐摩耗性も高いため、極端に変形させても砕ける確率が低く、スタンダードレジンや Tough 2000 Resin よりも低摩擦性の素材です。ポリプロピレン(PP)または高密度ポリエチレン (HDPE)製品のプロトタイプの製作など、室温環境でこうした特性が求められる用途に最適です。

■代表的な用途:絞り作業を行う製品の試作/強い衝撃に晒される治具や固定具/低摩擦のアセンブリや傷つきにくい表面が必要な場合/ポリエチレン(PE)に近い強度と剛性が必要な場合

物性表

測定項目 測定結果 試験方法
引張強度 28 MPa ASTM D 638-14
引張弾性係数 1.0 GPa ASTM D 638-14
破断伸び率 55% ASTM D 638-14
曲げ強度 24 MPa ASTM D 790-17
曲げ弾性係数 0.66 GPa ASTM D 790-17
ノッチ付きアイゾッド衝撃強さ 114 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 710 J/M ASTM D 4812-11
荷重たわみ温度(1.8MPa) 41℃ ASTM D 648-18
熱膨張率(-30~30℃) 106μm/m/℃ ASTM E 831-14

Flexible 80A レジン

デュロメーター硬さが80A のゴムを模倣する素材として開発されたレジンで、耐衝撃性や圧縮性に優れ、人間工学に基づいた柔らかな手触りを得たい時の素材として適しています。
柔らかさと強度のバランスがとれていて、繰り返し使用する場合であっても曲げ・圧縮の耐久性に優れています。

■代表的な用途:ハンドル、グリップとオーバーモールド/クッション、ダンピング、衝撃吸収部/シール材、ガスケット、マスク/硬質ゴムライクな特性が求められるパーツ全般

物性表

測定項目 測定結果 試験方法
引張強度 8.9 MPa ASTM D 412-06(A)
応力(伸び率50%) 3.1 MPa ASTM D 412-06(A)
応力(伸び率100%) 6.3 MPa ASTM D 412-06(A)
破断伸び率 120% ASTM D 412-06(A)
圧縮永久伸び率(23℃/22時間) 3% ASTM D 395-03(B)
圧縮永久伸び率(70℃/22時間) 5% ASTM D 395-03(B)
引き裂き強度 24 kN/m ASTM D 624-00
ショア硬度 80A ASTM 2240
耐屈曲疲労性(23℃) 200,000サイクル ASTM D 1052
耐屈曲疲労性(-10℃) 50,000サイクル ASTM D 1052
ベイショア反発弾性 28% ASTM D 2632
ガラス転移温度 27℃ DMA



Elastic 50A レジン

最も柔らかいエンジニアリング樹脂で、高い伸び率やエネルギー収支比が求められる用途に適しており、元の形にすぐに戻る「復元力」を備えたレジンとして設計されています。
曲げたり、伸ばしたり、圧縮させたり、繰り返し使っても破れないプロトタイプを製作したい時に適しています。

■代表的な用途:ストラップ等のウェアラブル品/伸縮性が必要な筐体やケーシング
/伸縮性のあるボタン/軟質ゴムライクな特性が求められる用途全般

物性表

測定項目 測定結果 試験方法
引張強度 3.23 MPa ASTM D 412-06(A)
応力(伸び率50%) 94 MPa ASTM D 412-06(A)
応力(伸び率100%) 1.59 MPa ASTM D 412-06(A)
破断伸び率 160% ASTM D 412-06(A)
圧縮永久伸び率(23℃/22時間) 2% ASTM D 395-03(B)
圧縮永久伸び率(70℃/22時間) 9% ASTM D 395-03(B)
引き裂き強度 19.1 kN/m ASTM D 624-00
ショア高度 50A ASTM 2240

Silicone 40A レジン

純シリコン材料のSilicone 40Aレジンは、特許出願中のPure Silicone Technology™で鋳造用シリコンの優れた材料特性と、3Dプリントの利点を兼ね備えた材料です。
造形品は繰り返しの曲げ伸ばしや圧縮にも耐えられる柔軟性と、耐久性が求められる用途に最適です。

■代表的な用途:弾力性のある消費者向け製品や自動車部品/屋内で使用する実製品用部品の少量生産やカスタム製造のコスト効率化/柔軟性のある鋳造用金型、治工具、マスキングツールなど、高品質で長持ちするカスタム治工具や金型/医療機器部品、患者ごとにカスタマイズした義肢装具、補聴器

物性表

測定項目 測定結果 試験方法
引張強度 5 MPa ASTM D 412-06(C)
応力(伸び率50%) 0.4 MPa ASTM D 412-06(C)
応力(伸び率100%) 1 MPa ASTM D 412-06(C)
破断伸び率 230% ASTM D 412-06(C)
圧縮永久伸び率(23℃/22時間) 20% ASTM D 395-03(B)
耐屈曲疲労性(23℃) 500,000サイクル ASTM D1052
耐屈曲疲労性(-10℃) 500,000サイクル ASTM D1052
引き裂き強度 19.1 kN/m ASTM D 624-00
ベイショア弾性 34% ASTM D2632
ショア高度 40A ASTM 2240

ESDレジン(静電気拡散特性)

電子製品製造用のカスタム工具や治具、固定具を3Dプリントで製作する際、重要な電子部品を静電気放電から保護することができます。

ESDレジンは生産現場環境での使用に耐えられるような静電気散逸性パーツに製作に適した材料です。

■代表的な用途:電子機器生産用工具・治具/ESD対策試作品・最終部品/半導体チップ等のコンポーネント運搬または保管用トレイ

物性表

測定項目 測定結果 試験方法
引張強度 44 MPa ASTM D 638-14
引張弾性係数 1.937 GPa ASTM D 638-14
破断伸び率 12% ASTM D 638-14
曲げ強度 61 MPa ASTM D 790-17
曲げ弾性係数 1.841 GPa ASTM D 790-17
ノッチ付きアイゾッド衝撃強さ 26 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 277 J/M ASTM D 4812-11
荷重たわみ温度(1.8MPa) 62.2℃ ASTM D 648-18
荷重たわみ温度(0.45MPa) 54.2℃ ASTM D 648-18
熱膨張率 123.7μm/m/℃ ASTM E 831-13
表面低効率 105-108Ω-sq ANSI/ESD 11.113
体積低効率 105-107Ω-cm ANSI/ESD 11.113
密度 1.116g/㎤ ASTM D792
硬度 90D ASTM D2240

Flame Retardant(難燃性)レジン

屋内や産業環境で長期的に優れた性能を発揮する、剛性、耐クリープ性、機能性を備えたプラスチック部品を簡単かつ短時間で製作することができます。
Flame Retardantレジンは、自己消火性でハロゲンフリー、また、優良なFST(炎、煙、毒性)評価、2.9GPaの引張弾性率、0.45MPaで112℃の荷重たわみ温度(HDT)を有しています。

■代表的な用途:高い表面品質が求められる飛行機、自動車、鉄道などの内装部品/高温、または火気への注意を要する環境で使用する各種治工具、交換部品など/家電製品や電子医療機器の保護部品やコネクタなどの内部部品

物性表

測定項目 測定結果1 測定結果2 試験方法
引張強度 38 MPa 41 MPa ASTM D 638-14
引張弾性係数 2.9 GPa 3.1 GPa ASTM D 638-14
破断伸び率 9.4% 7.1% ASTM D 638-14
曲げ強度 72 MPa 75 MPa ASTM D 790-17
曲げ弾性係数 2.7 GPa 2.7 GPa ASTM D 790-17
ノッチ付きアイゾッド衝撃強さ 22 J/M 22 J/M ASTM D 256-10
ノッチ無しアイゾッド衝撃強さ 241 J/M 257 J/M ASTM D 4812-11-18
荷重たわみ温度(1.8MPa) 71℃ 83℃ ASTM D 648-18
荷重たわみ温度(0.45MPa) 94℃ 111℃※ ASTM D 648-18
熱膨張率 98.6μm/m/℃ 68.1μm/m/℃ ASTM E 831-13
ガラス転移温度 130℃ 144℃

測定結果1:Form Cure(L)により70℃、1時間硬化を行った場合
測定結果2:Form Cure(L)により80℃、2時間硬化を行った場合

Alumina 4N レジン

Alumina 4Nレジンは、高機能なセラミック部品の製造が可能なセラミック材料です。
3Dプリントの柔軟な作業手順と設計の自由度はそのままに、純度99.99%のアルミナセラミックス材料を使って直感的で費用対効果の高いセラミック部品の製造が可能になります。

■代表的な用途:高電圧用途/耐熱保護部品/金属鋳造用の型/スタム金型や窯工具/高い耐熱性、耐薬品性、または絶縁性が求められる機能確認用エンジニアリング試作
