モントリオールのダウンタウンを散策するなら、あの有名なノートルダム大聖堂の見学は必須です。この威厳あるネオ・ゴシック様式の教会は、都市の観光名所として常に上位にランクインしており、単なる建築物にとどまらず地元の歴史を語る「タイムカプセル」のような存在でもあります。

モントリオールが創設されてから14年後の1656年に建てられたこの大聖堂には、歴史を彩った重要人物たちの絵画やステンドグラスが飾られています。その中には宗教的指導者であるマルグリット・ブルジョワ（Marguerite Bourgeoys）や、この都市の創設者であるポール・ショメディ・ド・メゾヌーヴ（Paul Chomedey de Maisonneuve）などが含まれています。

ノートルダム大聖堂は、モントリオールの賑やかな街並みにおいて重要なランドマークとなっており、現代的な都市に貴重な歴史的趣を与え続けています。しかし多くの歴史的建造物と同様に、この大聖堂も継続的な維持管理が必要です。外壁や石材、雨仕舞（フラッシング）、鐘楼などの修復作業は、2020年から進行中です。

世界中の歴史的建造物が次第にその脆さを見せ始める中、多くの人々がデジタル文化遺産の保存に向けた3Dスキャン技術に注目しています。しかし実際にはエリア全体や建物全体を正確にキャプチャするのは、想像以上に難しい作業です。人気の観光名所は常に人で賑わっているため、建物が3Dスキャナでうまく捉えられなくなることもあります。またこれらの建物は非常に大規模であることが多く、超高速かつ高性能なデジタル化ソリューションが求められます。

ここで登場するのが、Artecのゴールド認定パートナーであるSolidxpertsです。チームは最新のArtec RayⅡを手にした際、建築物に対するキャプチャ性能を実証することを目指しました。そしてノートルダム大聖堂がその理想的な実験台として選ばれました。この都市で最も有名なランドマークをデジタル化することで次世代にその姿を残すとともに、RayⅡの大規模スキャンにおける実力を証明することができたのです。

カナダの至宝をキャプチャ

Solidxpertsのチームがノートルダム大聖堂のスキャンのために現地に到着した際、最大の課題はその環境と規模でした。予想通り周囲には多くの人々が集まり、非常に混雑していました。また建物の規模は非常に大きく、カナダの厳しい冬の寒さの中で数日かけてスキャンすることになるのではないかと思われるほどでした。

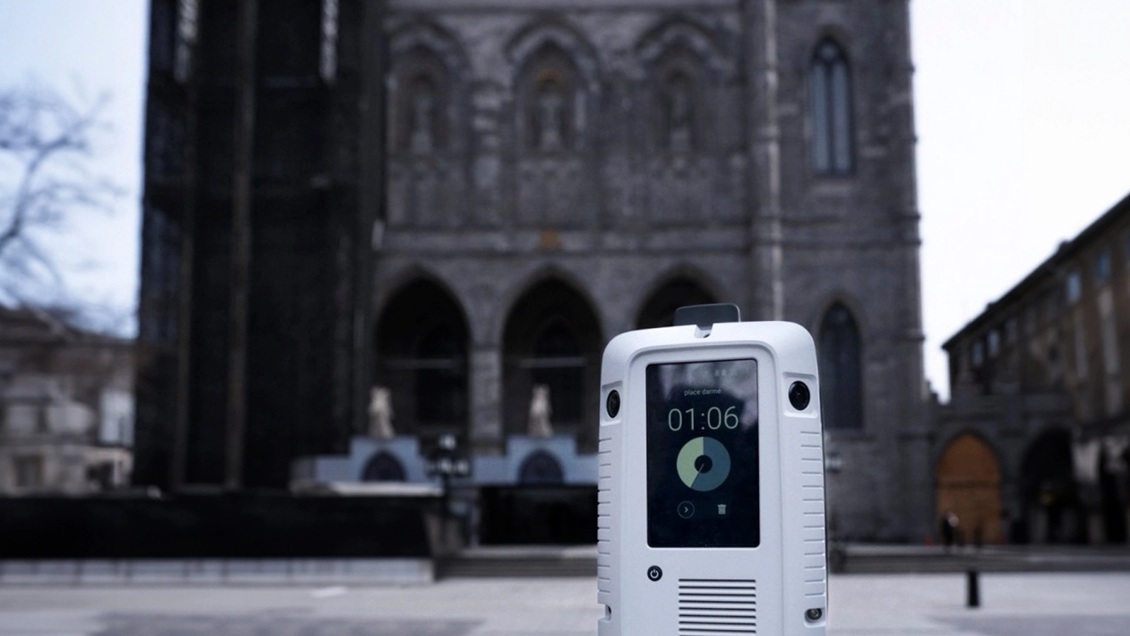

しかしRayⅡはスキャン作業を迅速かつシンプル、そして直感的に変えてくれました。このデバイスにはディスプレイが内蔵されており、ノートパソコンなしでも設置が可能で、Artec Remoteアプリを使えば遠隔操作もできます。今回のケースではチームはおよそ25箇所からスキャンを行い、大聖堂のさまざまな角度からデータを取得しました。ここでRayⅡに搭載されたVISシステムが3D空間内でのナビゲーションにおいて大きな役割を果たし、現地の特徴的な構造を余すことなく正確にキャプチャするのに貢献しました。

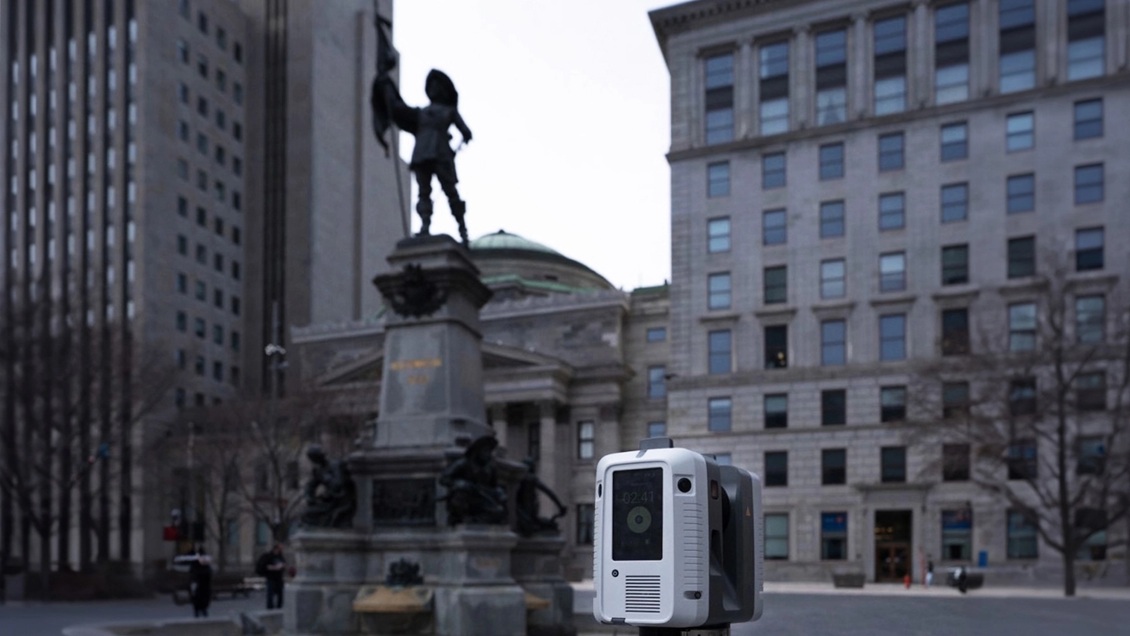

またモントリオールの創設者の像があることでも知られるこの大聖堂周辺には、興味深いオブジェクトが数多く存在します。それらをすべて確実にキャプチャするため、チームはRayⅡを記念碑の周囲に円を描くように配置し、最大200万ポイント/秒の速度で必要なすべてのデータを取得しました。わずか数時間後には完全なデータセットが揃い、チームはその結果に大いに満足しました。

「私たちのスキャン結果は本当に素晴らしいです」と語るのは、Solidxperts社でAMおよび3Dスキャン部門のディレクターを務めるアレクサンドル・ゴスラン（Alexandre Gosselin）氏です。「今回スキャンした建物は約30階建てで、外壁がガラス張りなんです。これがスキャンを非常に難しくしているんですが……。もちろん、一部の窓は完璧にはいきませんでしたが、この大聖堂全体やその周辺の通りまできれいに再現できています。私たちはこれらのオブジェクトを100メートル以上離れた場所からキャプチャしました。そう考えると、RayⅡのスキャン範囲は驚異的ですね！」

没入感のある3Dモデルの作成

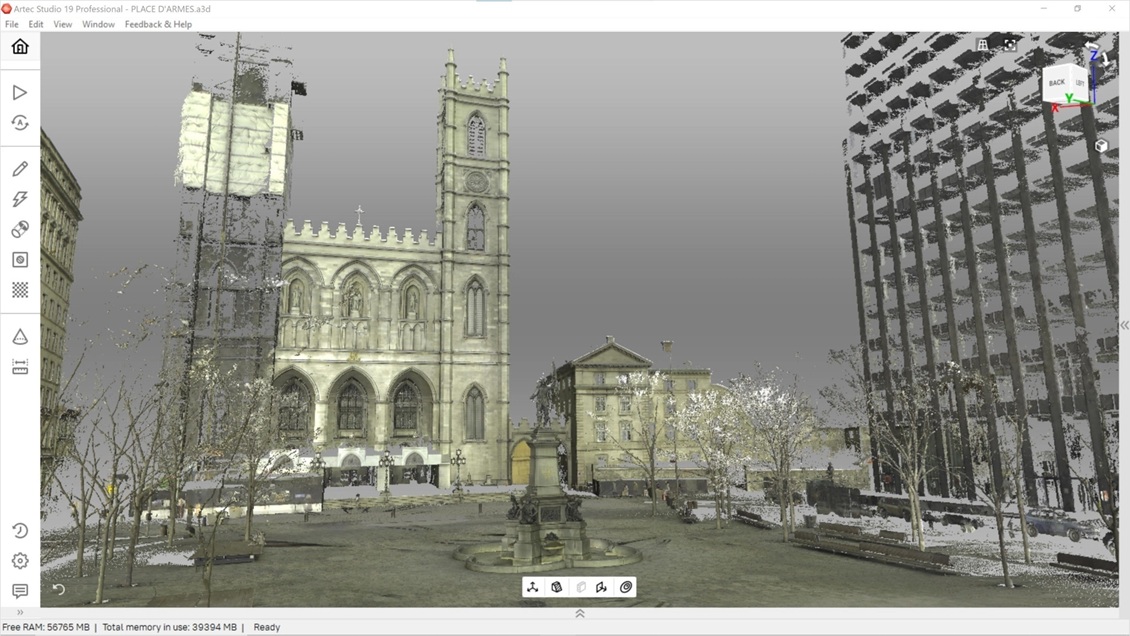

データ処理はArtec Studioで行われました。Solidxpertsは取得したスキャンを整え、位置合わせを行い、詳細な3Dメッシュへと統合しました。RayⅡに搭載された「ダブルスキャン」アルゴリズムにより、通行人などの動くオブジェクトは自動的に除去されます。またRayⅡはワイヤレスで長時間駆動するバッテリーを備えているため、ゴスラン氏は「非常にクリーンなデータを簡単に取得できた」と述べています。さらにArtec Studioの外れ値除去機能や消しゴムツールも活用され、サードパーティのソフトにエクスポートすることなく、スキャン結果をさらに精緻に仕上げることができました。

完成したモデルは非常にリアルで、Solidxpertsのチームは「将来的には同じ手法で、VRアプリケーションに対応するほどの奥行きを持つ3Dモデルを作成できる可能性がある」と考えています。さらなるディテールを再現するために、Artec Studioのマルチ解像度のメッシュ機能を用いて複数の3Dスキャンデータを統合したり、AIフォトグラメトリでドローン撮影による画像や映像を使って結果を高精細にアップスケールする予定です。

「ドローンは使えるのですが、モントリオールではドローン飛行や市内の空域に関して厳しい規制があるため、使用可能かどうか確認する必要があります」とゴスラン氏は付け加えます。「より細部のディテールをキャプチャするために、一部の像の部分をLeoでスキャンし、それをRayⅡのデータと一緒に同一データセットにインポートすることも可能でした。LeoとRayⅡを組み合わせれば、非常に高速に、そして大量のデータを取得できますから、この分野での大きな可能性を感じています。」

高まる需要への対応

Artecの3Dスキャン技術は、世界中の文化遺産を保存する手段としてすでに大きな人気を集めています。Artec 3Dは信頼できるパートナーネットワークを通じて、自国ルクセンブルクのランドマークから、ディスカバリーチャンネルのドキュメンタリーで使用された古代遺物に至るまで、さまざまなオブジェクトをデジタル化してきました。

これらの多くはArtecのハンドヘルド型スキャナ、LiDAR、そしてフォトグラメトリを組み合わせて3Dデータを取得し、デジタル化されています。現在Solidxpertsは、より広範な建築・建設業界において、こうしたソリューションへの需要が高まっていることを実感しています。敷地計画、解析、リニューアルにおいては、完全なディテールの取得が不可欠となっているからです。

「現在、Ray IIに関するお問い合わせの多くは建設分野からのものです」とゴスラン氏は結論付けました。「今まさに進行中の案件として、機械設備サイトのためのプラットフォーム建設を検討しているお客様がいらっしゃいます。そこには配管があり、小型部品や機械が周囲に点在しています。私たちの目標は、環境全体、すべての配管、すべての配線、すべての機器をそのままスキャンすることです。そしてそれをSolidWorksにインポートすれば、スキャンデータだけを基に構造設計が可能になります。」

この大聖堂のスキャンを通じて、Solidxpertsのチームは単にモントリオールの歴史的建造物の一部をデジタル化しただけでなく、無限の可能性を切り開くことができました。大規模なデジタル化がかつてないほどシンプルになった今、次に彼らがどのような種類の、どれほどの歴史を持つインフラをスキャンすることになるのか――その展開が楽しみです。
