インソールのモデリング
最近ご要望を頂くことが多いインソールのモデリングをご紹介します。
①足のスキャンデータの修正
足のスキャンデータを使用する場合、必要に応じて修正を行います。
②型モデルの作成
先ほど修正した足モデルを輪郭に沿って上方向に押し出したものを作成し、ブロック型のモデルから引き抜きます。
③不要部分のカット
インソールの輪郭を描き外側をカットします。カット後引っ張る機能を使用し、輪郭部分の形を整えます。

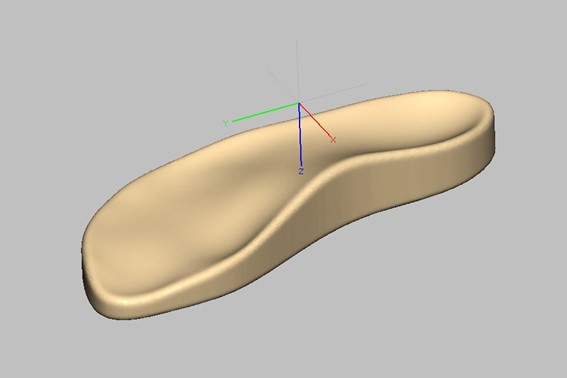

④完成
底面を表面の形状に合わせてカットして完成です。
またカット後、モデルの輪郭に沿って押し出すことでフラットな底面も作成することができます。
なおその他の機能を活用すると、下図のようなモデルも作成することができます。
↓動画版はこちら↓
