WORKNC 5Axis

金型・部品加工向け インテリジェント5軸モジュール
WORKNC 5Axis

すべてのお客様が簡単な自動プログラミングと統合された干渉回避により5軸加工特有の複雑さを解消し、同時5軸加工のメリットをもたらすCAD/CAMソリューションです。

PRODUCT FEATURES 製品特徴

固定5軸加工

角度を指定して簡単にツールパスを作成することが可能です。深物やアンダーカット部分の加工に対して、割り出しによる固定5軸加工を実現します。

ビュー作成
マウス操作で任意にビューを作成。また、大きさ・位置の変更が可能。

ビューを使用した隅部加工
ビュー方向での削り残しを認識。

3Dストックモデル+ビュー加工

固定5軸加工 Auto3+2(オプション)

3軸ツールパスで工具突き出し長さが長くなる部分に対して、加工方向を指定するだけで「ホルダー」・「工具長」を認識した“固定5軸ツールパス”に自動分割します。

金型加工用同時5軸加工 Auto5(オプション)

3軸ツールパスで工具突き出し長さが長くなる部分に対して、変換パターンを指定するだけで「ホルダー」・「工具長」を認識した“同時5軸ツールパス”に自動変換します。

変換パラメータ

部品加工用同時5軸加工(オプション)

WorkNCは航空機をはじめとした同時5軸加工を必要とする部品加工にも対応します。形状加工とは違い、形状特性に合わせた工具姿勢を設定することが可能です。

5軸-等高線加工

5軸-等高線加工

アンダーカット部を認識した等高線加工。形状を凸形状に単純化可能。5種類の工具方向コントロールをサポート(面直・ビュー・ポイント・ベクトル・Auto5)。

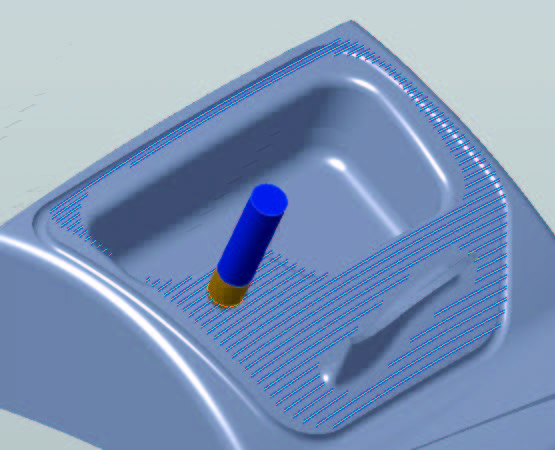

5軸-サーフェス加工

5軸-サーフェス加工

走査線方向やサーフェスエッジ、カーブオフセット、ポイントを設定したパス作成。アンダーカット部を認識した加工パス作成可能。Auto5を使用した工具軸方向計算をサポート。

5軸-カーブ加工

5軸-カーブ加工

切削サーフェスの形状に合わせた文字彫り加工。5軸カーブによる工具方向コントロール。加工順としてカーブ作成順・最短距離の選択可能。横方向・Z方向のパス追加をサポート。

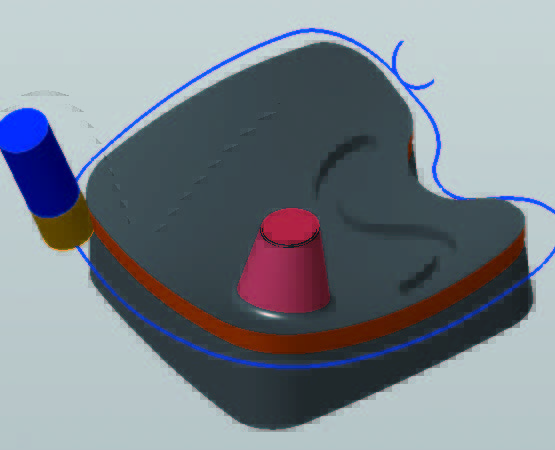

5軸-プロファイル加工

5軸-プロファイル加工

指定したカーブ+サーフェスの同時5軸プロファイル加工を作成。5軸カーブによる工具方向コントロール。横方向・Z方向のパス追加をサポート。

5軸-ローリング加工

5軸-ローリング加工

切削面の角度に合わせて工具側面加工を?うスワーフ加工。干渉面回避と干渉パス可視化の選択可能。スパイラル加工、横方向・Z方向のパス追加をサポート。

5軸-カーブ間加工

5軸-カーブ間加工

2本のカーブを指定し、そのカーブに対して加工方向や加工順序を設定。Z方向へのパス追加が可能。4種類の工具方向コントロールのサポート(5軸カーブ・ビュー・UV・ベクトル)。

5軸-インペラ再加工

5軸-インペラ再加工

インペラのブレード面仕上げ加工。ブレード形状に沿ったパスを作成。隅部加工パス作成も対応可能。シングルブレード、デュアルブレードの両方をサポート。

5軸-チューブ加工

5軸-チューブ加工

特殊工具(ロリポップ、コンベックス)でマニュホールドや深いキャビ形状の加工パスを作成。シャンク形状の干渉チェックも?い、急斜面やアンダーカット形状に沿った加工をサポート。

4軸-スパイラルブレード仕上げ加工

4軸-スパイラルブレード仕上げ加工

傾斜軸を固定した4軸加工によるスパイラル加工パスを作成。ピックの動きがないスムーズな加工を実現。
