LINE UP 製品詳細

Metal Series
Metal X System

金属材料対応 メタル3Dプリンタ
Metal Series<br>Metal X System

コンポジッドのDesktop Series(デスクトップシリーズ)やIndsutrial Series(インダストリアルシリーズ)のプリント技術をベースとしたMetal X(メタルX)は、従来の金属3Dプリンタとは全く違う次元の造形スピード・安定性・製造コスト低減を実現しています。ADAM | Atomic Diffusion Additive Manufacturing という最新積層技術を採用し、金属積層造形の新たな「ゲーム・チェンジャー」として製造プロセスの革新をご提案します。従来の金属3Dプリンタの場合、高出力レーザーを使用して、粉末の金属を積層しますが、ADAM方式のMetalX(メタルX)は、熱溶解積層方式(FFF方式)と金属粉末射出成型法(メタル・インジェクション・モールド)の技術を融合させた方式で、メンテナンスや操作性をシンプルにし、ユーザーの負担を減らします。

PRODUCT FEATURES 製品特徴

ADAM | Atomic Diffusion Additive Manufacturing

ADAM | Atomic Diffusion Additive Manufacturing

3D積層造形法と金属粉末射出成型法(メタル・インジェクション・モールド)を組み合わせた全く新しいメタル3Dプリント技術です。MIMの原理に基づき、焼結後の金属は最大密度96%を実現しかつ滑らかな表面精度を得ることが出来ます。フィラメントになった材料を、熱で溶かしてパーツを作成するため、従来金属3Dプリンタでネックとなる、防塵防爆対策は必要ありません。ADAMは、メンテナンスもシンプルで、専門的な知識は必要なく、どなたでも運用する事のできる画期的な方式です。

1. 造形 -Printing-

1. 造形 -Printing-

1. 造形 -Printing-

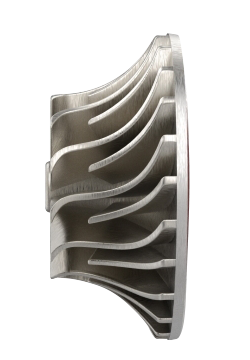

金属粉末とバインダー(結合剤)を混ぜた材料をFFF方式で積層造形しグリーン体と呼ばれる焼結前のモデルを出力します。焼結処理で収縮する比率が自動計算され、この時点では、実際に完成するパーツより大きいものが造形されます。
また、オーバーハング部分に自動でサポートを付与し、サポートとパーツの間にセラミック材料を積層します。


使用機種:
MetalX本体

2. 脱脂 -Washing-

2. 脱脂 -Washing-

2. 脱脂 -Washing-

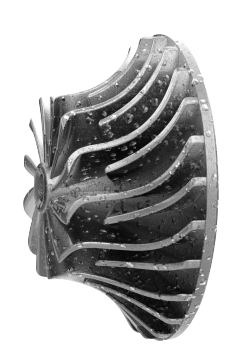

MetalX(メタルX)本体で造形をしたグリーン体の洗浄処理を行います。溶剤はオプテオンを使用します。この処理では、パーツ内部に付着しているバインダー(結合剤)を取り除き、パーツ全体を浄化します。この洗浄処理は、パーツの密度を上げ、より高品質なパーツを作成するには必要不可欠なフローです。


使用機種:
Wash-1

3. 焼結 -Sintering-

3. 焼結 -Sintering-

3. 焼結 -Sintering-

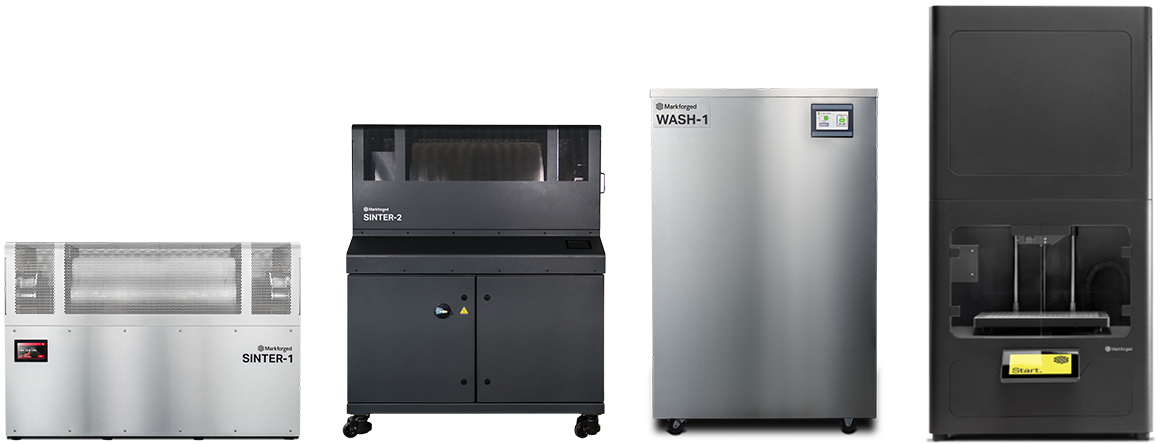

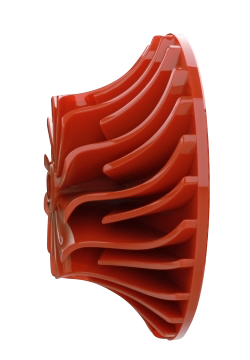

Sinter-1(シンター1)及びSinter-2(シンター2)はMetalX(メタルX)に最適化された専用の真空炉です。焼結時間、焼結温度が材料やサイズにより、精密に計算され、密度の高い均一な金属パーツに仕上げます。特殊な操作は必要なく、自動で焼結フローを完了します。Sinter-2(シンター2)はSinter-1(シンター1)に比べ、焼結エリアが広くなり、高速焼結モードを搭載します。


使用機種:
Sinter-1 or Sinter2

4. 完成 -Use-

4. 完成 -Use-

4. 完成 -Use-

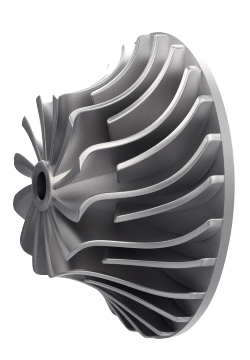

焼結後のパーツには金属のみが残り、最大96%の高密度を持つ実用可能な金属造形物が完成します。サポートが付与されている場合、サポートとパーツの間に積層されたセラミック層が焼結により脆くなり、専用の機械を使用することなくサポートの除去が可能です。また、MetalX(メタルX)で造形された金属パーツは、通常の金属パーツと同様に切削加工や表面仕上げ加工などを行うことが可能です。

SPEC 技術仕様

対応金属材料

SKD61

SKD61

SKD12

SKD12

SKD11

SKD11

SUS630

SUS630

インコネル625

インコネル625

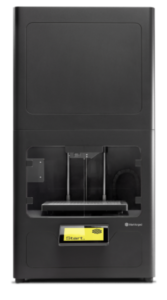

本体スペック

方式
Metal FFF(ADAM方式)
最大造形エリア
300 mm x 180 mm x 220 mm
積層ピッチ
50μm、125μm、129μm
本体サイズ/本体重量
575 mm x 467 mm x 1120 mm / 75kg
電源
100-240VAC, 2400W(20A peak)

Wash-1

溶剤
オプテオン SF79
洗浄エリア
356 mm x 254 mm x 203 mm
溶剤容量
約32ℓ
本体サイズ/本体重量
609 mm x 685 mm x 1067 mm / 136kg
電源
120-240VAC, 1650W(15A peak)

Sinter-1



ガス種類
混合ガス/アルゴンガス/液化アルゴン
最大温度
約1300℃
本体サイズ/本体重量
1270 mm x 510 mm x 720 mm / 136kg
電源
200-240VAC,
焼結エリア
4,760cm³

Sinter-2

ガス種類
混合ガス/アルゴンガス/液化アルゴン
最大温度
約1300℃
本体サイズ/本体重量
1370 mm x 810 mm x 1520 mm / 350kg
電源
200-240VAC,
焼結エリア
18,356cm³
