Geomagic Sculpt

コストパフォーマンスを追求 機能を限定したエントリーモデル
Geomagic Sculpt

コストパフォーマンスを追求、機能を限定したエントリーモデル
「Geomagic Sculpt」とは

Geomagic Sculpt はシンプルで高速且つ最先端のボクセルモデリングソフトウェアです。付属のハードウェアは、ソフトウェアと連動し、作成された3Dモデルの表面等、定義された物性の違いを触感として再現する機能を有しています。そしてこのソフトウェアとハードウェアによって、有機的な形状を作成したり、従来の CAD ソフトウェアにはなかった造形、変形、テクスチャツールを使って、読み込んだ3Dデータに対して細かなデザインを付加することができます。デジタルデザインのメリットを持ったクレイモデリングを手に入れましょう。

PRODUCT FEATURES 製品特徴

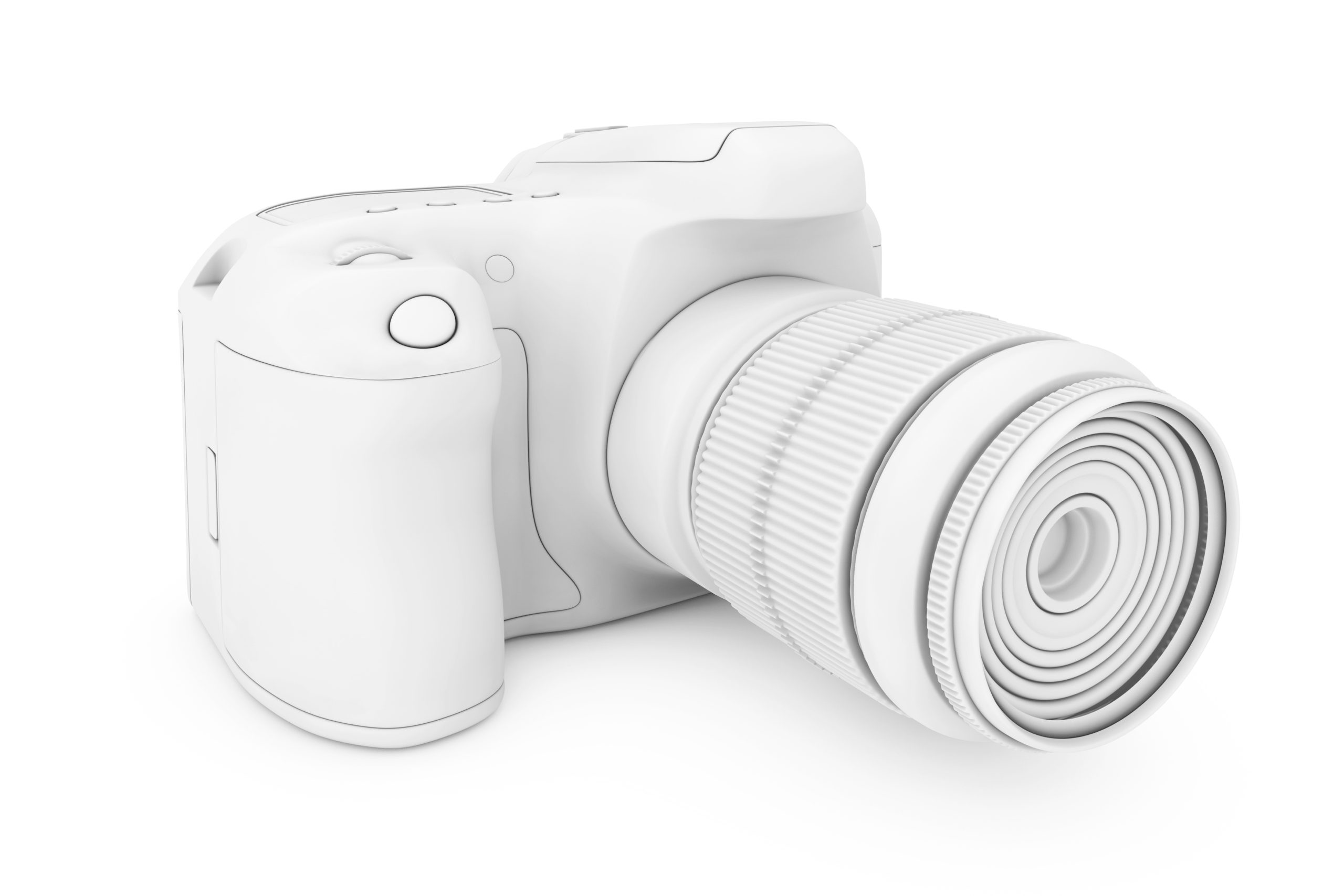

仮想クレイモデリング

仮想クレイモデリング

仮想クレイモデリング

Geomagic Sculptで皆さんが欲しいと思っているものを自由にデザインすることができます。Geomagic Sculptはデジタルクレイの性能を最大活用し複雑で有機的なモデルを簡単に作成できます。クレイモデルを実際に手で触りながら造形するようにタグ、リッジ、エンボスおよびデフォームなどの機能をデジタル環境で実現します。Geomagic Sculpt は信じられないほど直感的です。従来インタフェースのマウスも使用できますが、専用のハプティックデバイスTouch™を使用すると、デジタルの三次元空間の中でデザインを「感じる」ことが可能です。

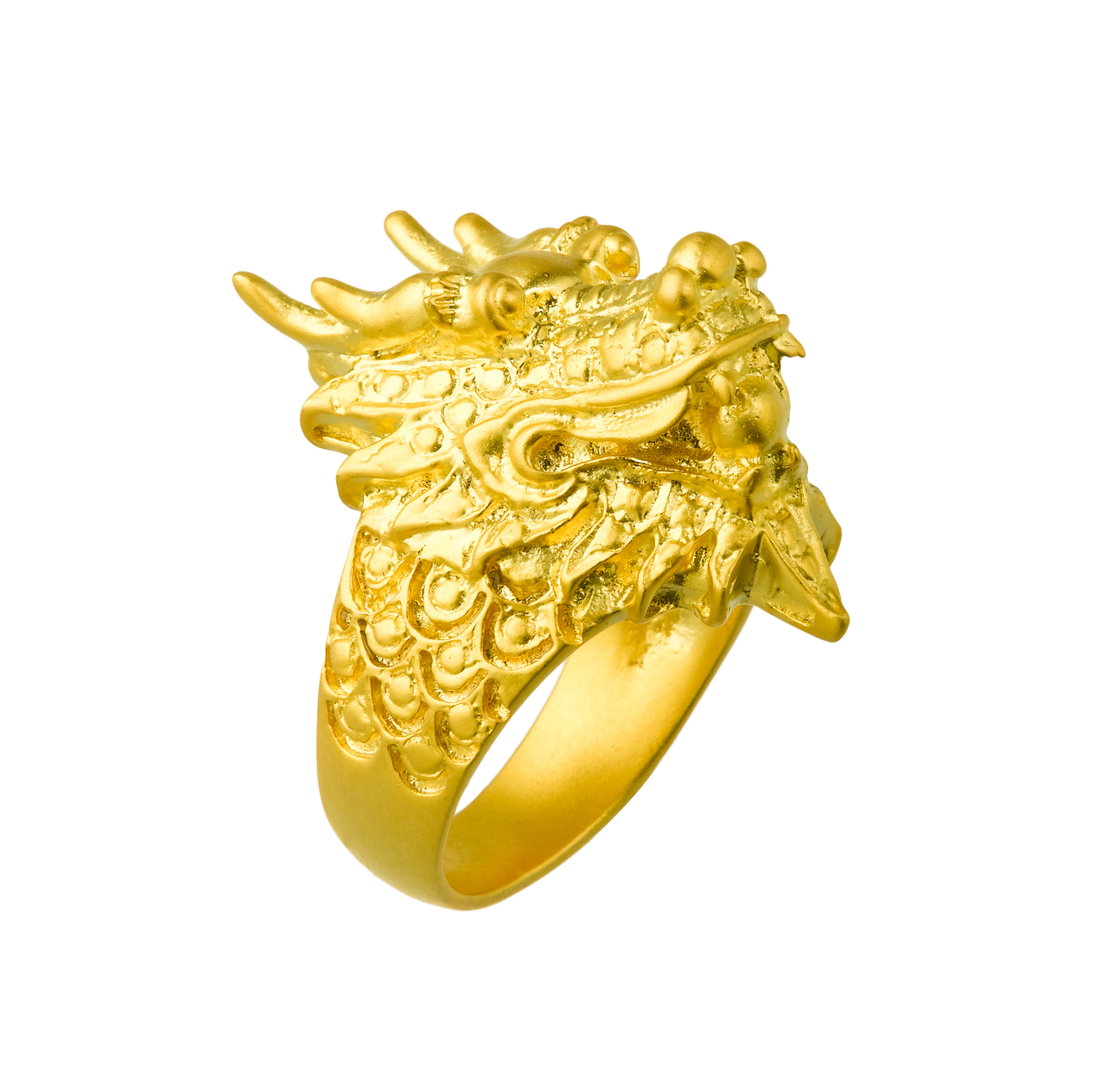

信じられないほど詳細なツール

信じられないほど詳細なツール

信じられないほど詳細なツール

Geomagic Sculptを使用すればあらゆる複雑な質感をデジタルクレイ・モデルで作成することが可能です。エンボスツールを使用してCADではなかなか表現できない華やかなデザインを作成します。パソコンの前で操作することは参考とする画像をインポートするだけです。3Dプリンタなどで出力した実際のモデルを手にすれば、今欲しいと思っていた形状を目の前で実感することが出来るでしょう。

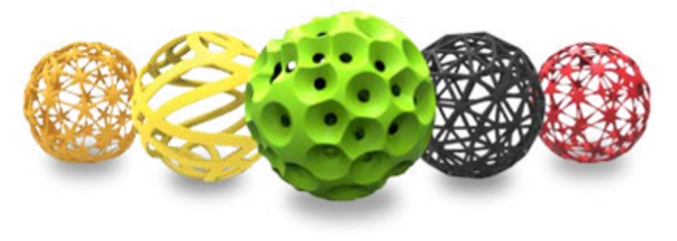

構造設計をデザインに追加

構造設計をデザインに追加

Geomagic Sculpt の新規 StructureFX™ 性能は強力なツールセットで、複雑なワークフローに費やす時間を短縮します。既存のパレットから選択し、デザインにある複雑な軽量構造やケージを迅速に作成します。StructureFX ツールは 3D プリント分析ツールと共に使用して印象的なデザインの完璧な 3D プリントモデルを作成します。

CAD モデルからシームレスにディティール加工

CAD モデルからシームレスにディティール加工

Geomagic Sculpt は現在の CAD ソフトウェアと合わせて使用することで、機能的な CAD モデルにデザインを付加し、これまでにないきれいな製品モデルを実現します。 Geomagic Sculpt は非常に直感的で使いやすく、複雑なサーフェスモデリングツールと比較して格段に進歩しています。

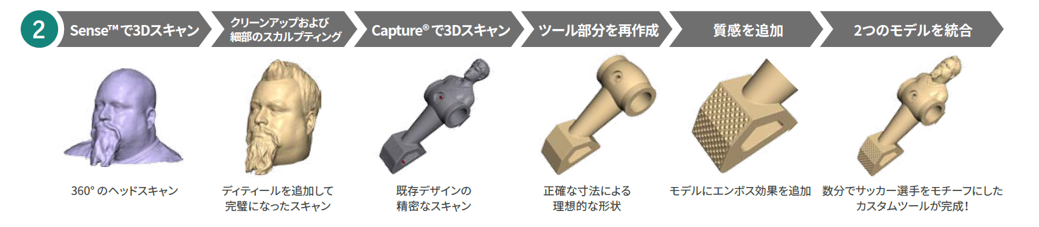

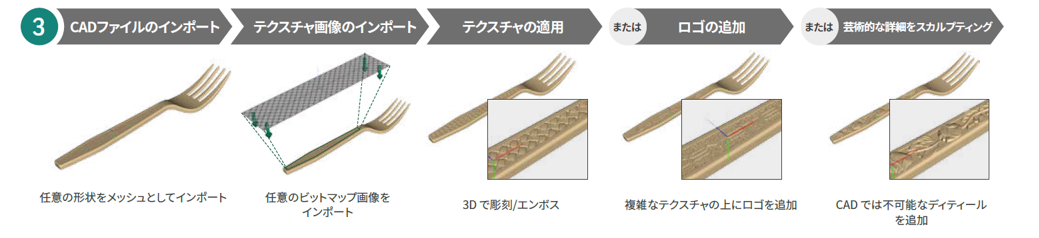

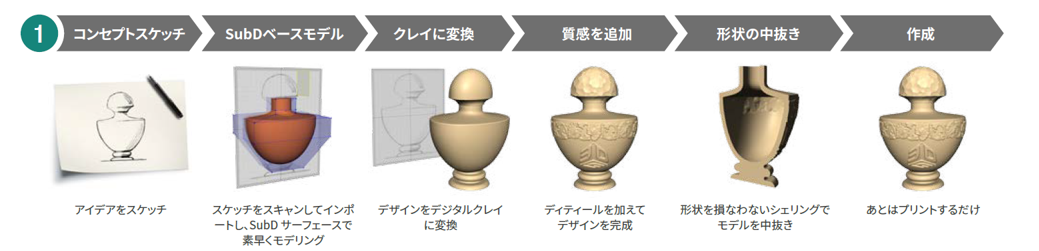

コンセプトモデルのデザイン・ワークフロー

SPEC 技術仕様

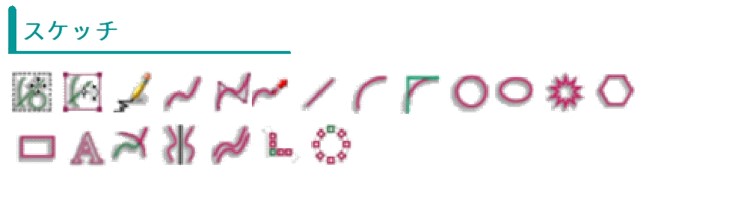

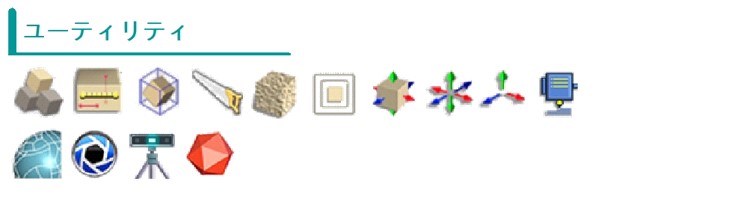

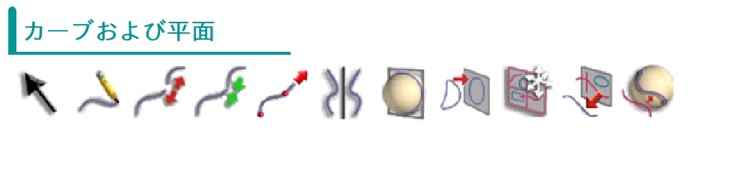

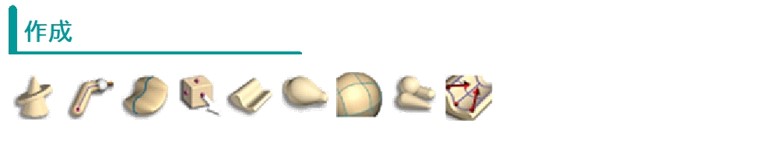

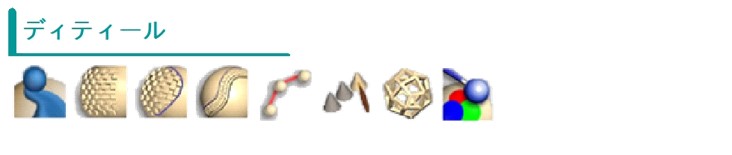

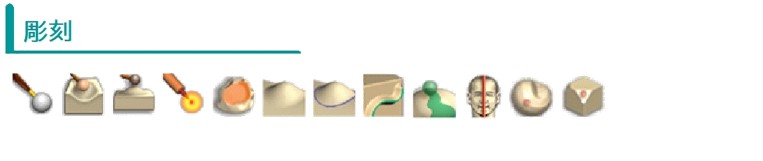

ボクセルモデリング機能

従来のCADソフトウェアには無い彫刻、成形、装飾などのツールによって、自由で直感的にデザインを作成することが可能です。

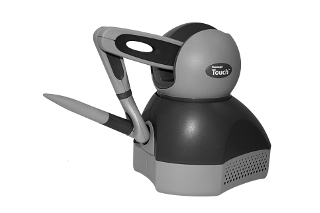

デバイス

ソフトウェア上のオブジェクトに触れることが出来る触感型デバイスです。
ユーザーが画面上の 3D オブジェクトを操作すると、実際にオブジェクトに触れているかのような感覚でモデリングを行うことが出来ます。詳細はこちら

入力インターフェース

STL(.stl)/OBJ(.obj)/PLY(.ply)/IGES(.igs .iges) ※カーブを含む/STEP(.stp .step)/PositionFile(.xml)/
クレイファイル(.cly)

Bitmap(.bmp)/JPEG(.jpg .jpeg)/PNG(.png)/Photoshopファイル(.psd)/スケッチファイル(.skh)/
Adobeillustratorファイル(.ai)/AdobeAcrobatファイル(.pdf)/AutocadDXFファイル(.dxf)/

出力インターフェース

Bynary・AsciiSTL(.stl)/OBJ(.obj)/PLY(.ply)/VRML(.wrl)/IGES(.igs) /STEP(.stp .step)/PositionFile(.xml)/
クレイファイル(.cly)/Keyshotファイル(.bip)/U3Dファイル(.u3d)/PDFファイル(.pdf)/3MFファイル(.3mf)

スケッチファイル(.skh)/Adobeillustratorファイル(.ai)/AutocadDXFファイル(.dxf)

動作環境

  最低スペック 推奨スペック
OS Windows8.1、Windows10(すべて64bit) ※仮想環境を使用した構成はサポートされていません Windows8.1、Windows10(すべて64bit) ※仮想環境を使用した構成はサポートされていません
CPU 2.5 GHzのIntel®プロセッサー 3 GHz以上の複数コアプロセッサ
メモリ 16GB以上 32GB以上
HDD空き容量 8GB以上 8GB以上
モニター解像度 1920×1080以上 1920×1080以上
グラフィックボード Nvidia Quadroシリーズ OpenGL 3.0以上 Nvidia Quadroシリーズ OpenGL 3.0以上
インターフェース USBポート USBポート



動作確認済みグラフィックボード:NVIDIA Quadro P620/NVIDIA Quadro P1000/NVIDIA Quadro P2000/NVIDIA Quadro P4000/NVIDIA Quadro P5000/NVIDIA Quadro P6000/NVIDIA Quadro RTX 4000/AMD Radeon Pro WX 7100/AMD Radeon Pro WX 5700/AMD Radeon Pro WX 5100/AMD Radeon Pro WX 3200
