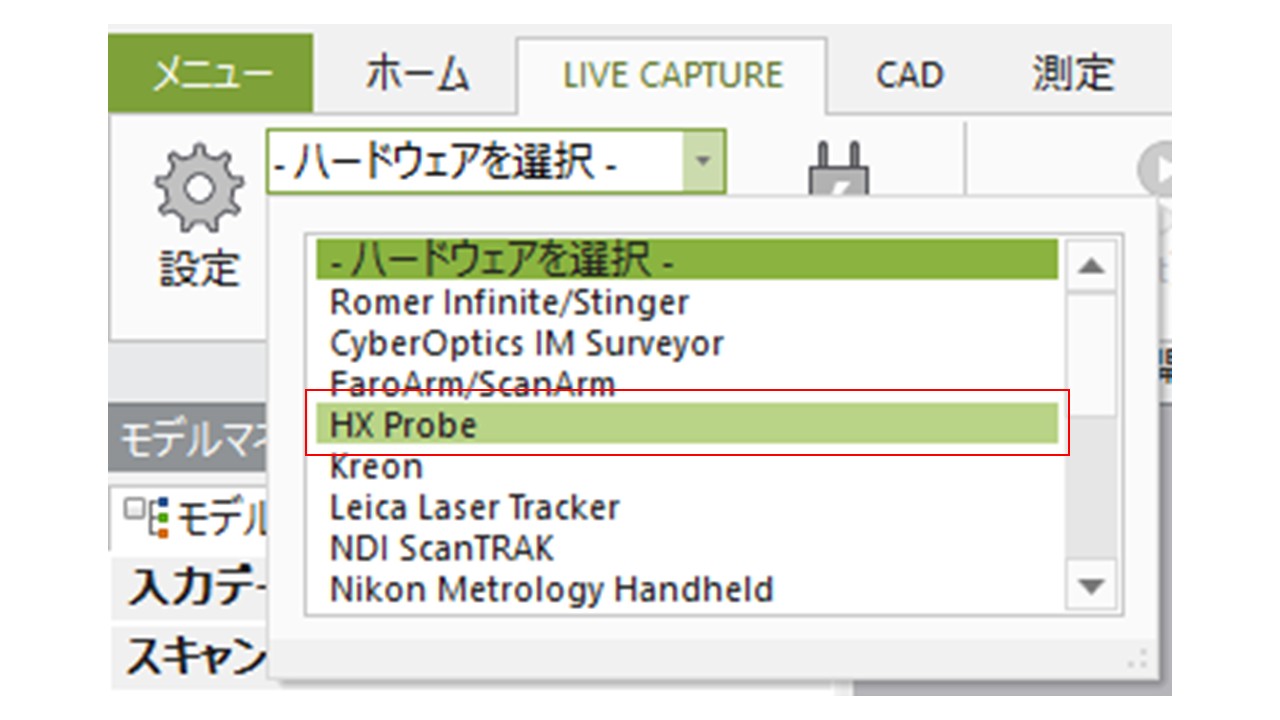

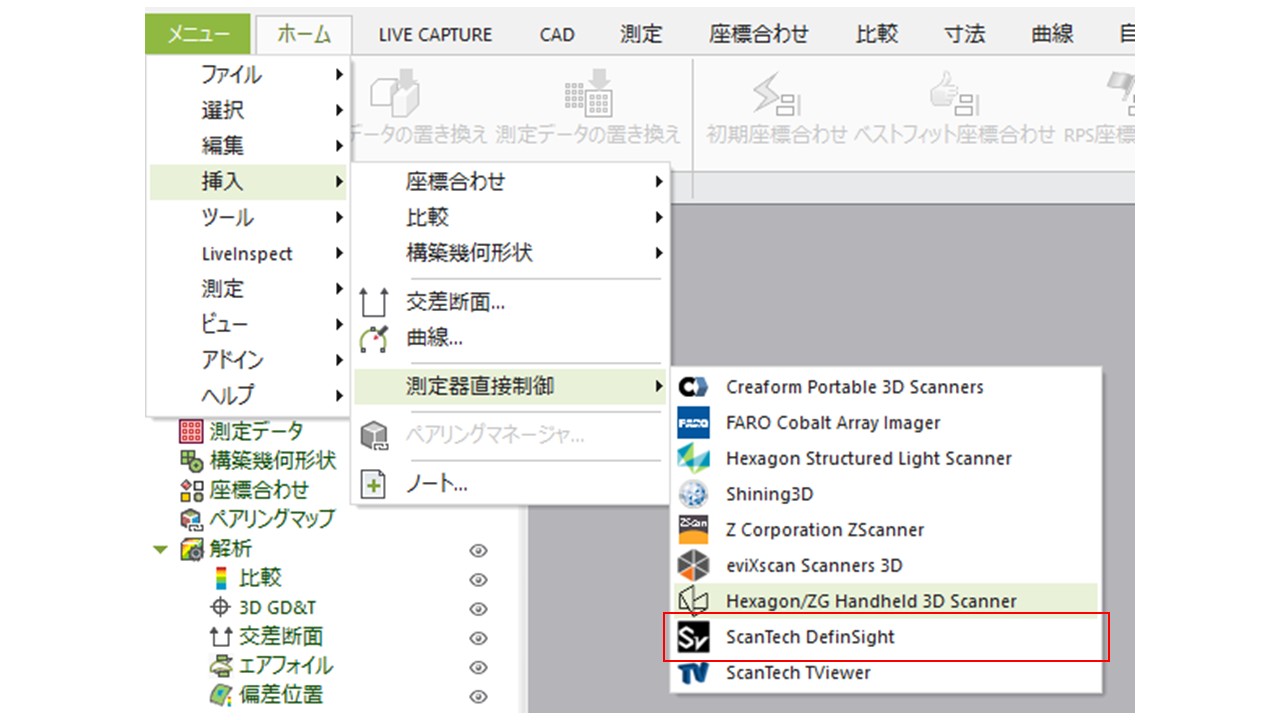

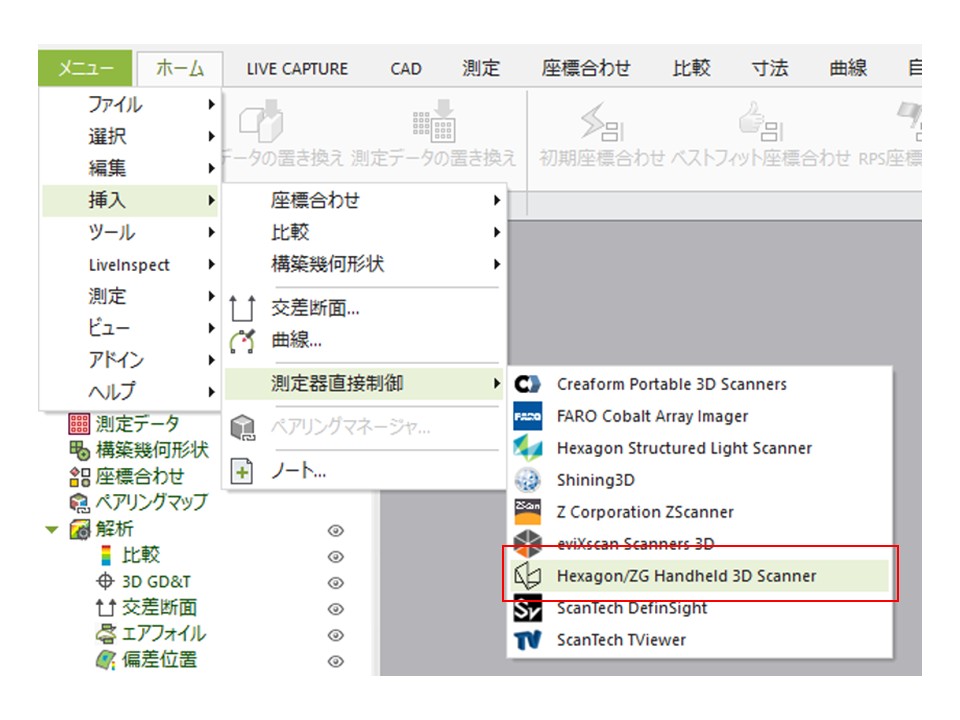

※HH Scan 2025.9またはInnov 3D 2025.9（中国でのみ利用可能）またはそれ以降のバージョンは、スキャナインターフェースを使用する前にインストールする必要があります。

アップグレードされたRDSハードウェアサポート
RDSサポートが【バージョン6.6】にアップグレードされました。
・グレースケールラインスキャンのサポート
・プロジェクト名とパスのユニコードサポート

テキストスクリプティングとビジュアルスクリプティングが、新しいアクション、拡張オプション、データアクセスの改善、使いやすさとパフォーマンスの向上により強化されました。選択、形状オペレーション、GD&T、座標合わせ全体で、より柔軟で自動化されたワークフローを可能にします。

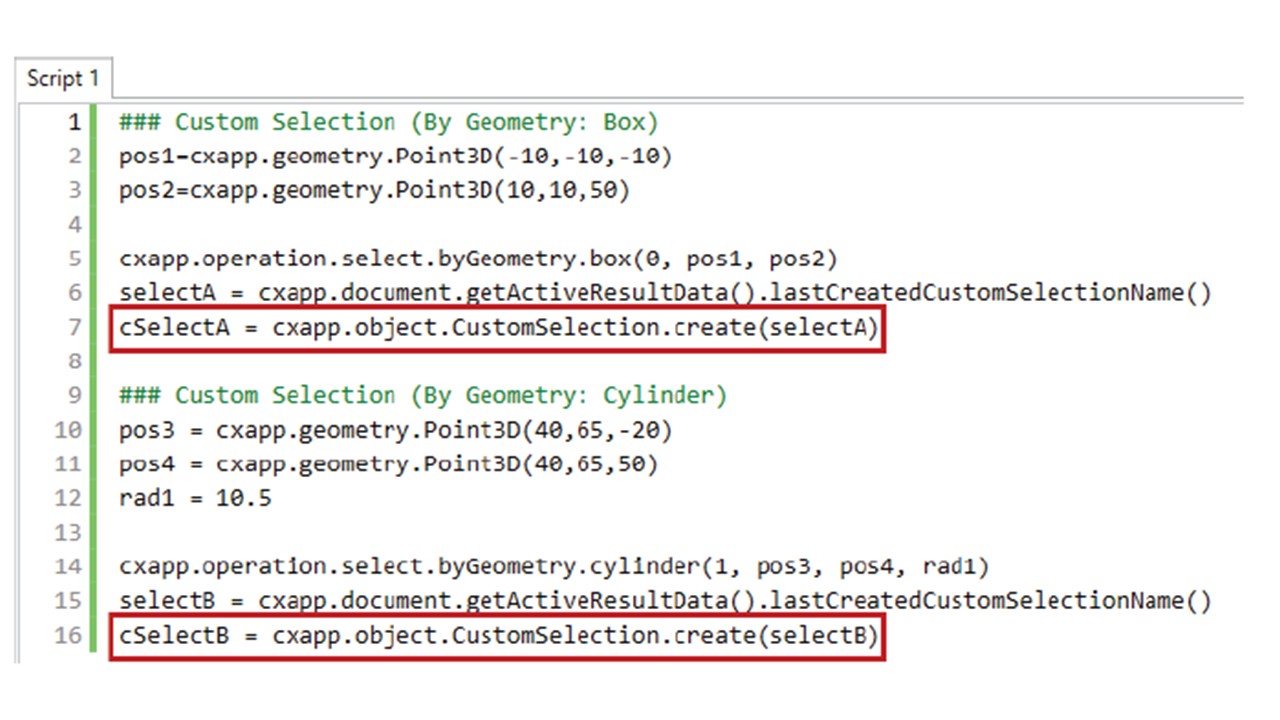

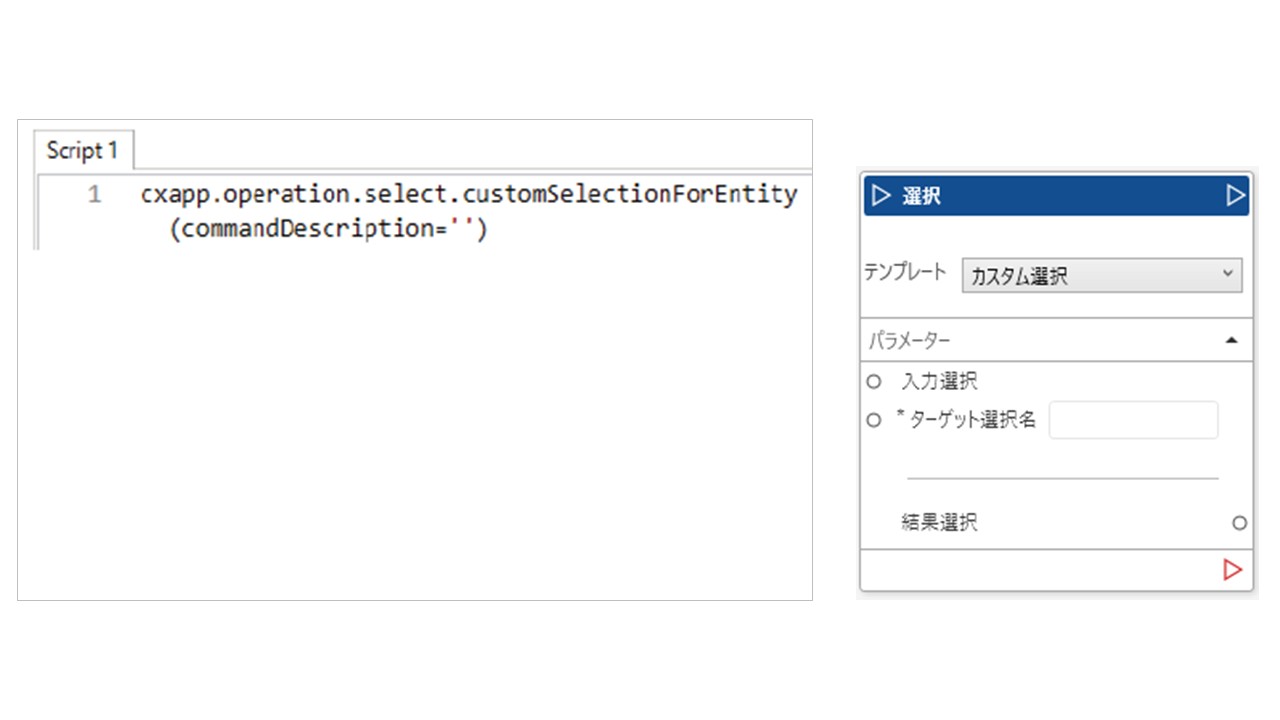

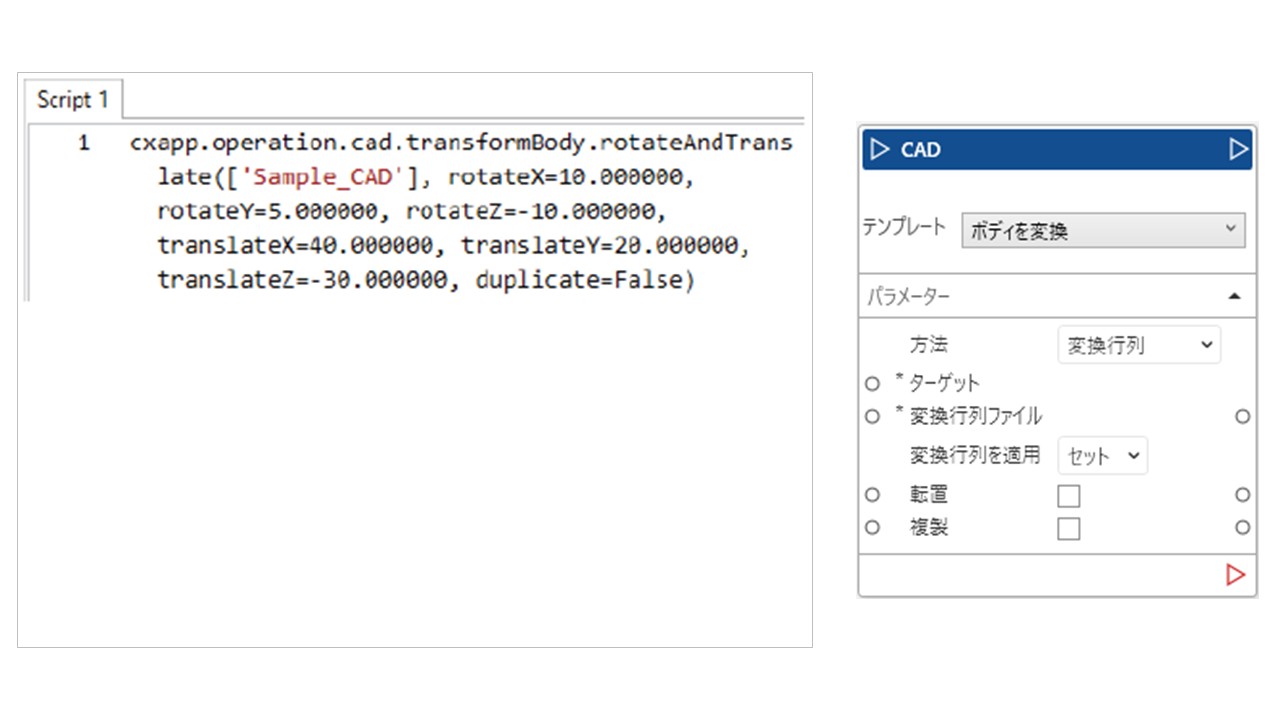

新しいスクリプトアクション

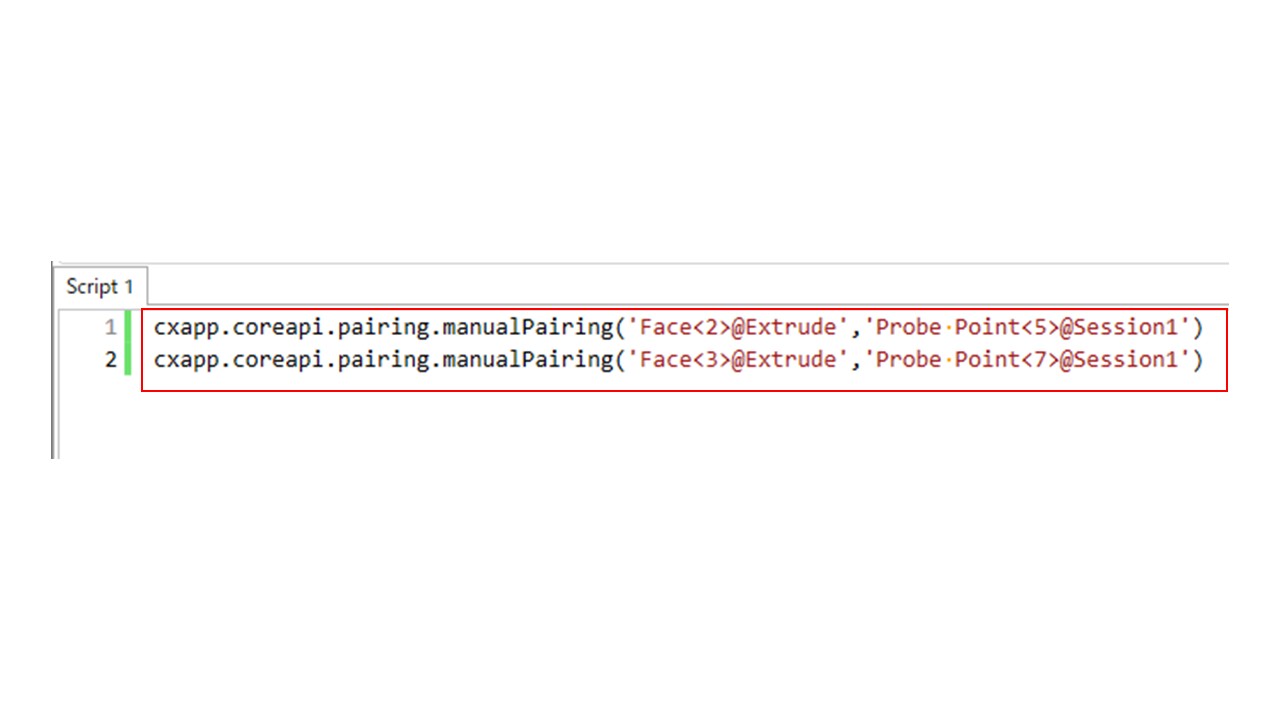

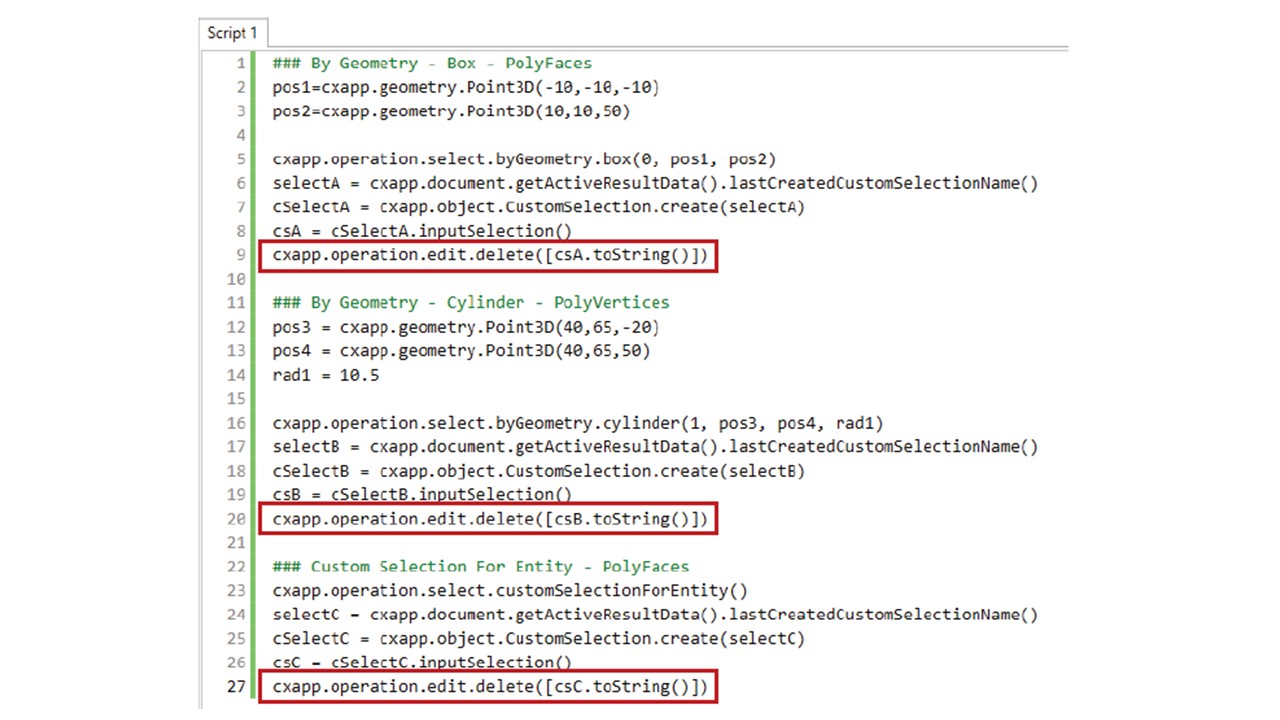

テキストスクリプティングとビジュアルスクリプティングで新しいアクションが利用できるようになり、選択、変換、座標合わせワークフローの自動化が容易になりました。

スクリプティングワークフローの強化
テキストスクリプティングとビジュアルスクリプティングが強化され、柔軟性とコントロール性が向上し、よりインタラクティブで自動化されたワークフローが可能になりました。

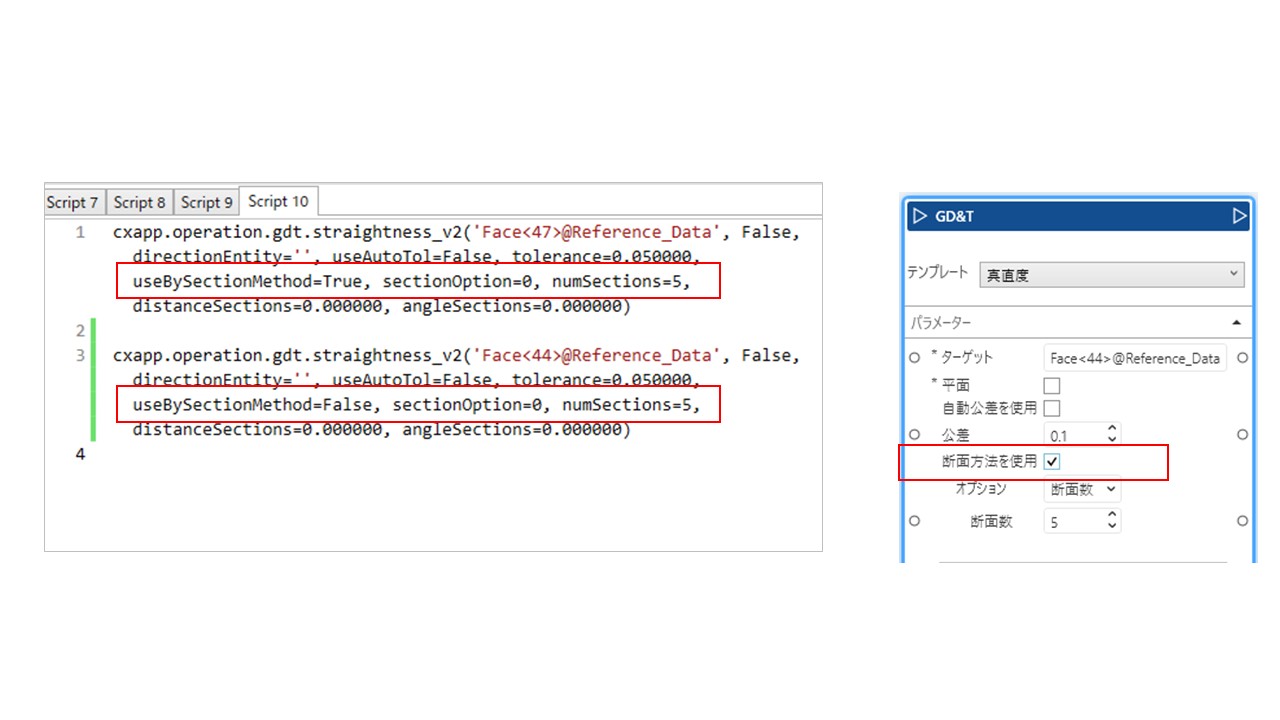

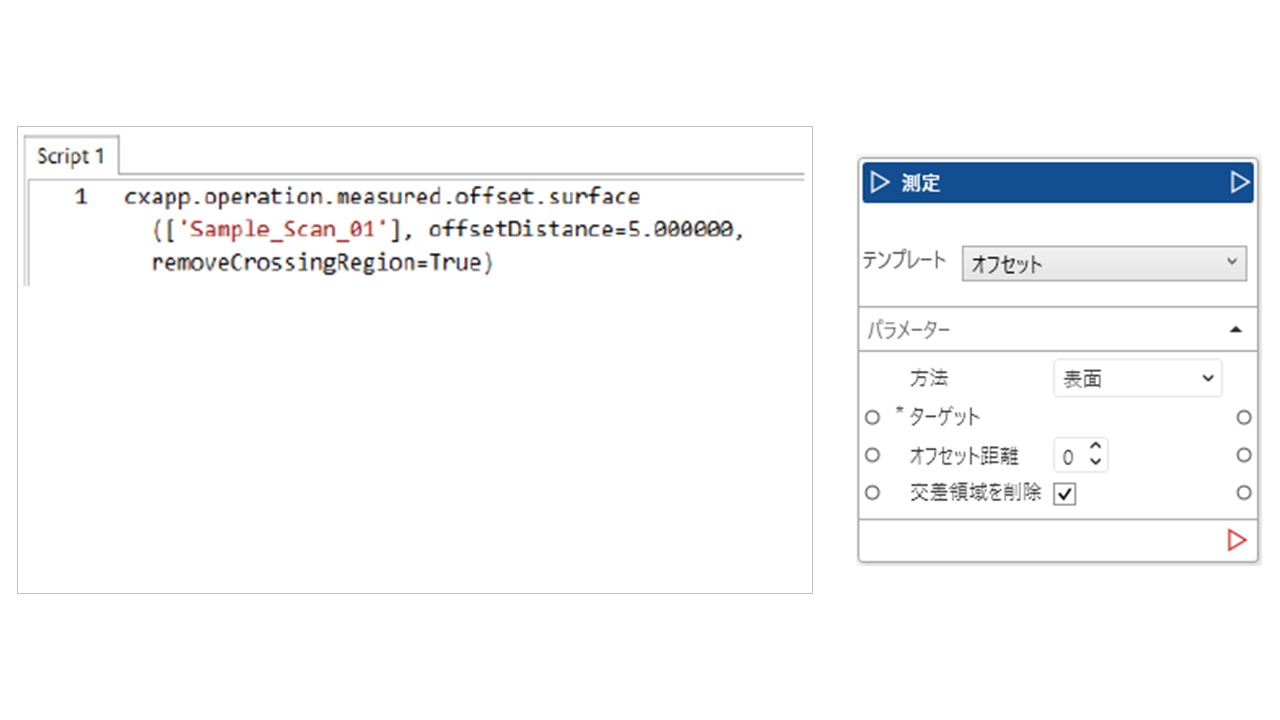

追加のスクリプトオプション

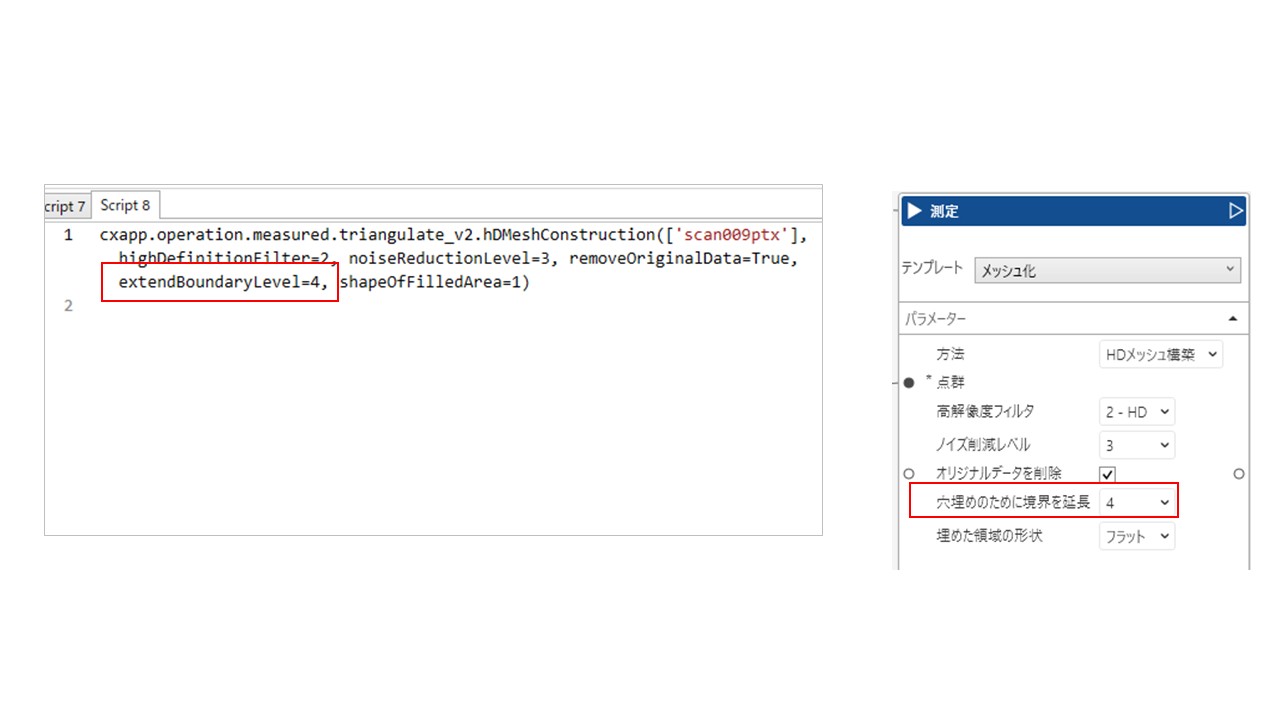

テキストスクリプティングとビジュアルスクリプティングに新しいオプションが追加され、GD&T、メッシュ編集、座標合わせワークフローの柔軟性とコントロール性が向上しました。

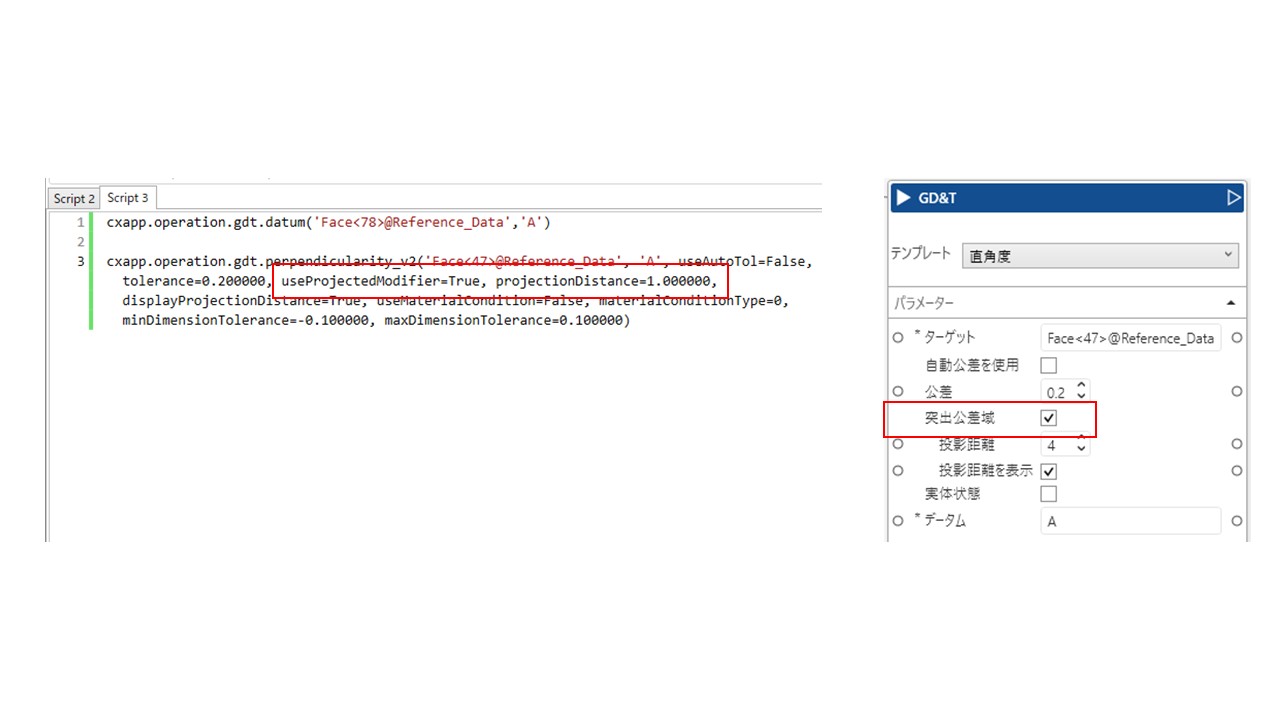

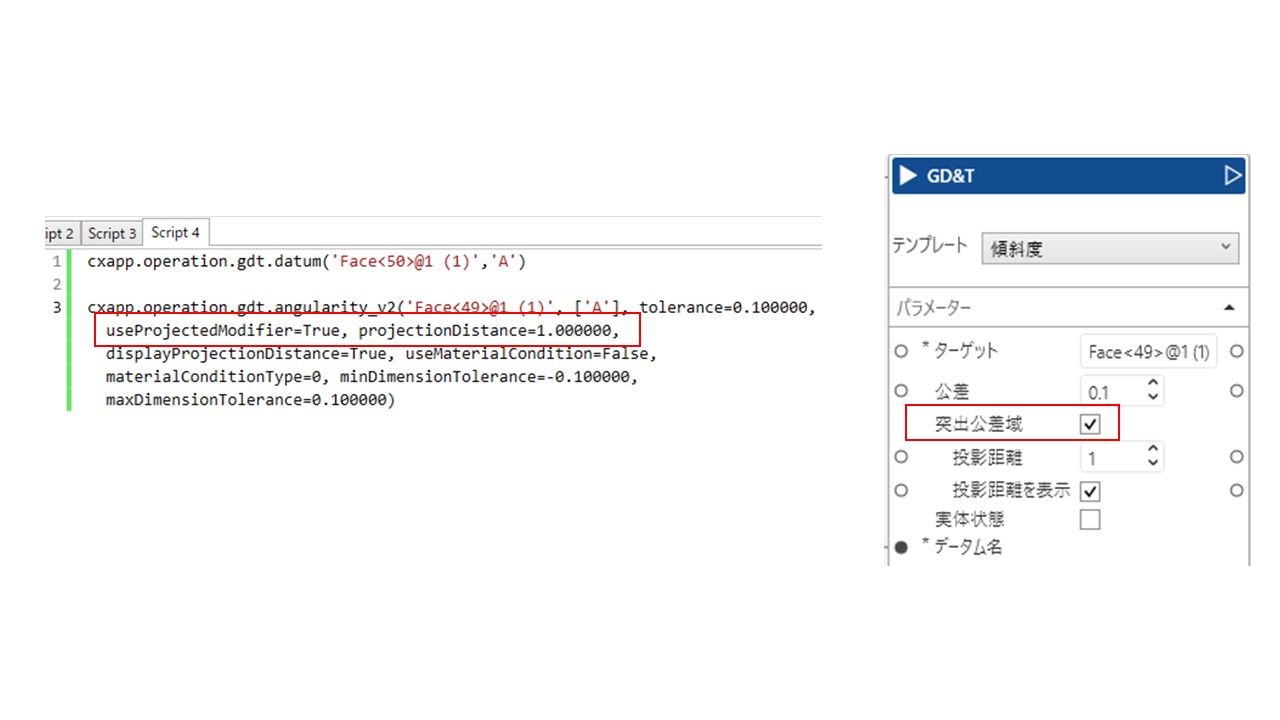

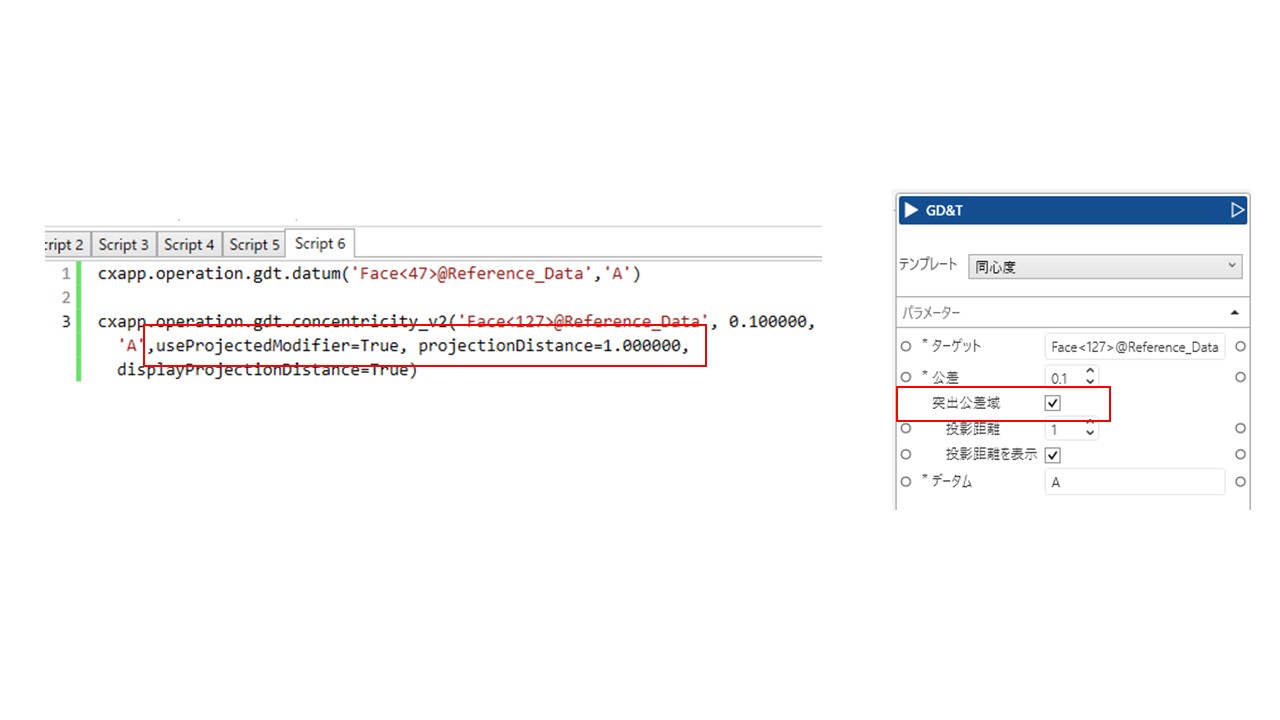

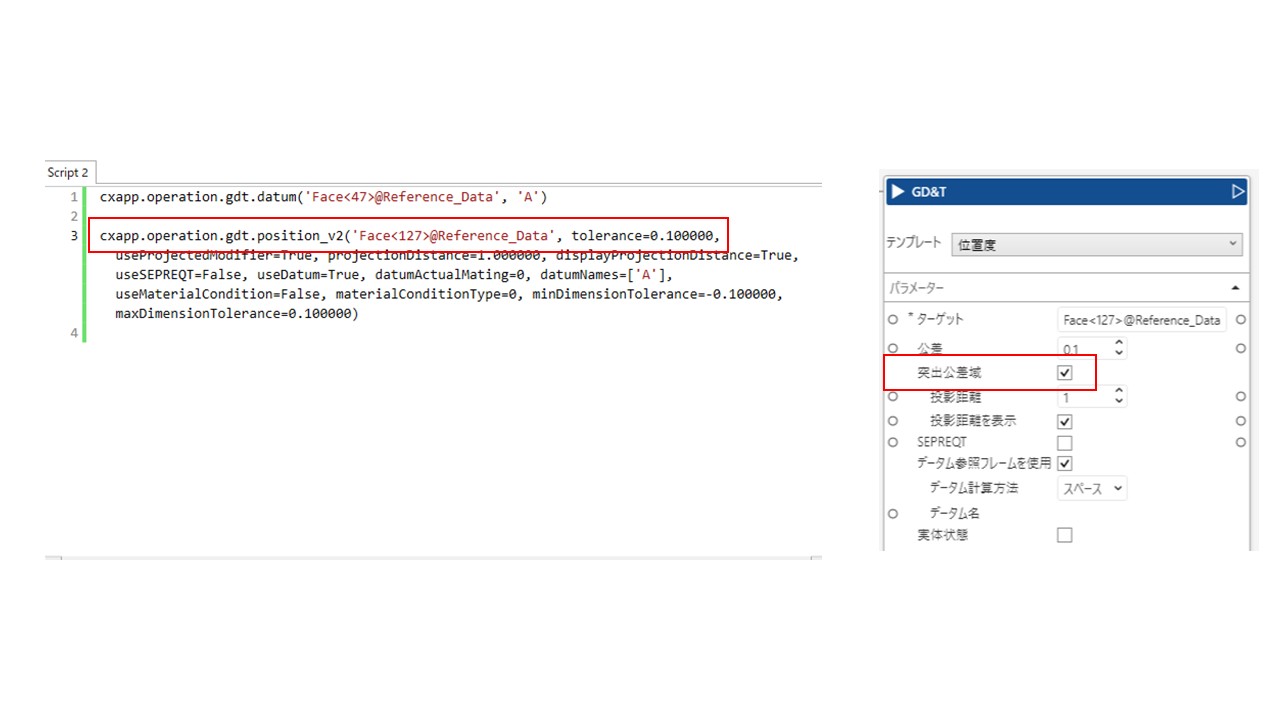

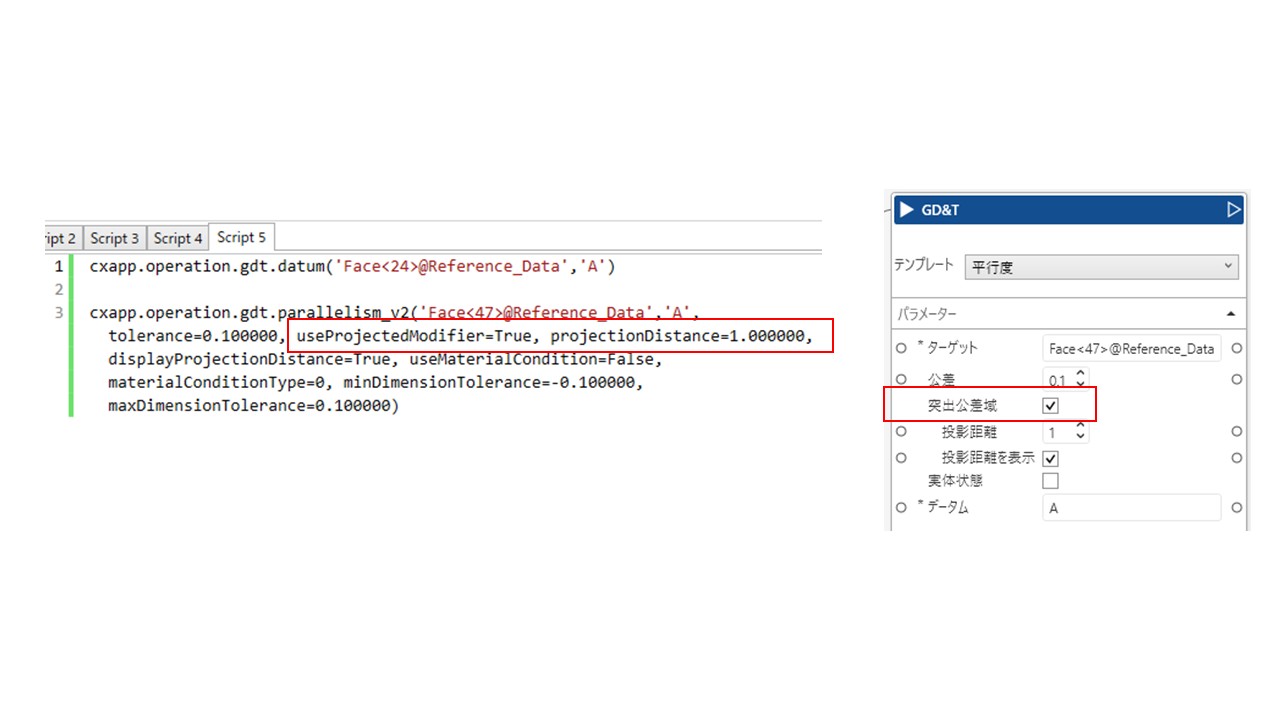

GD&Tの突出公差域
次のGD&Tアクションのスクリプトを使用して、突出公差域を設定できるようになり、より完全な自動GD&Tワークフローが可能になりました。

信頼できる測定データのみを使用の切り替え
ベストフィット座標合わせアクションで【信頼できる測定データのみを使用】の切り替えがサポートされるようになり、自動アライメント動作をより制御できるようになりました。

プロパティへの拡張アクセス
テキストスクリプティングとビジュアルスクリプティングにより、オブジェクトのプロパティと結果へのアクセスが強化され、より情報に基づいた自動化されたワークフローが可能になりました。

測定および偏差結果へのアクセス
テキストスクリプティングは、GD&T 合格/不合格解析に使用される測定値と偏差結果を読み取ることができ、下流の解析とレポート作成を簡素化します。

凹面/凸面 円柱クエリ
テキストスクリプティングとビジュアルスクリプティングは、円柱、円錐、球の領域が凹状か凸状かを判断できるため、自動検査でよりスマートなルールベースのロジックが可能になります。

クリーナー NumPy 出力
テキストスクリプティングのNumPyベースのスクリプトは、再実行時に追加の警告メッセージや繰り返しのポップアップなしで実行されるようになり、出力ウィンドウの焦点を合わせ、反復スクリプティングを中断することなく実行できるようになりました。

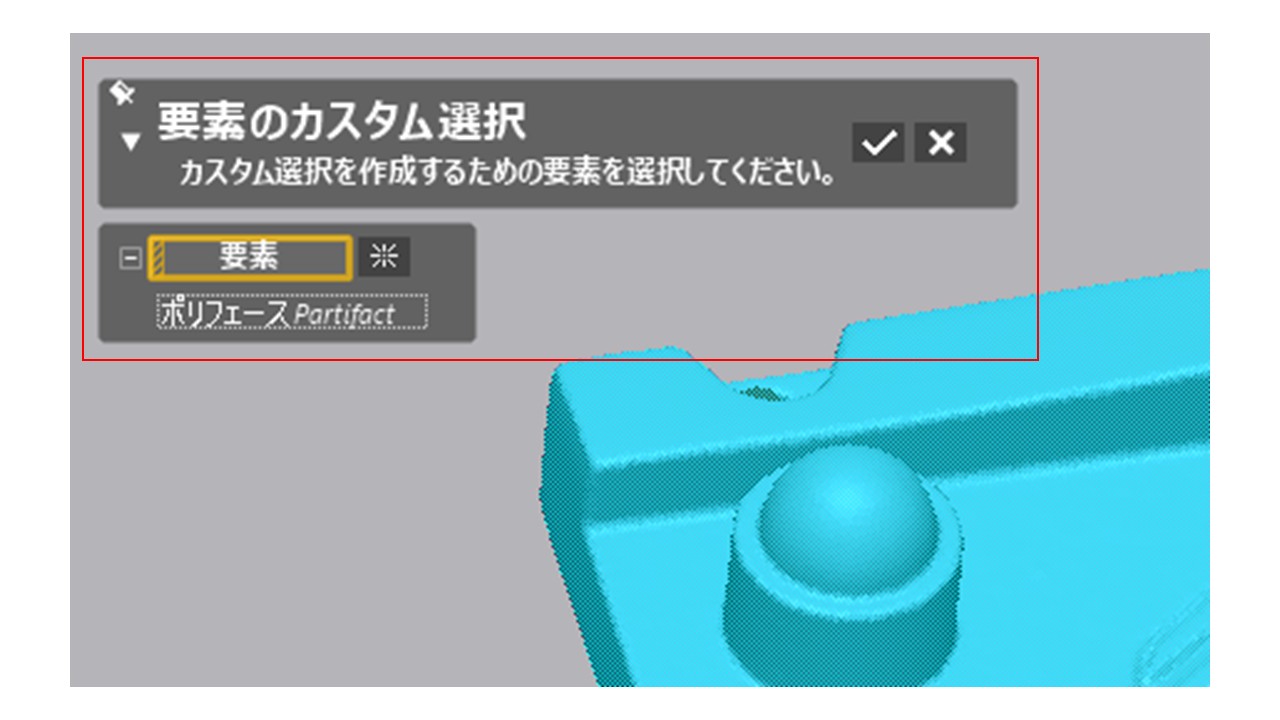

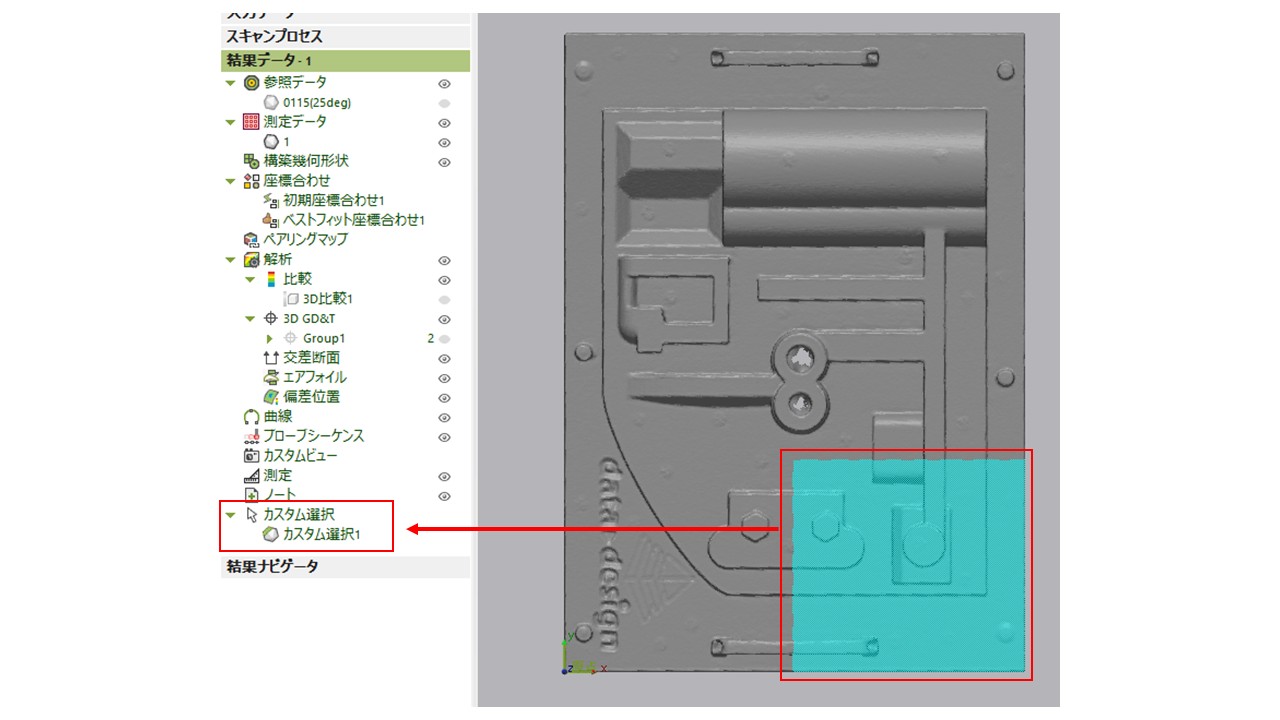

大規模データの高速ビジュアルスクリプティング
ビジュアルスクリプトエディタで結果選択データをより迅速に生成できるようになりました。特に、大きなデータでカスタム選択アクションを使用する場合に便利です。

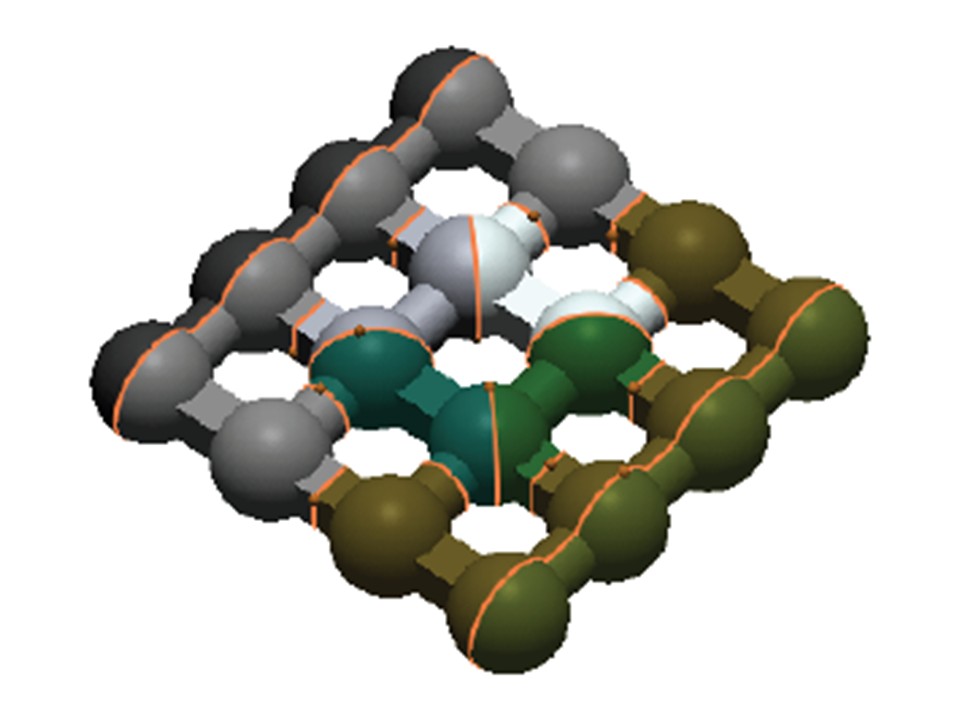

【メッシュ分割ツール】は、より柔軟なワークフロー、拡張された分割機能、複雑なメッシュオブジェクトで作業する際のより信頼性の高い結果を提供するように大幅に改善されました。

強化された分割メッシュワークフロー
全体的な分割プロセスがより使いやすくなり、反復編集に適しています。
・結果として得られるメッシュパーツはすべて、独立した個々のモデルとして保存できます。
・様々な分割ツールを使用して、メッシュを複数のモデルに分割できます。
・分割操作は、特に複数のツール要素や交差要素を使用する場合に、より予測可能な結果を生成できるようになりました。

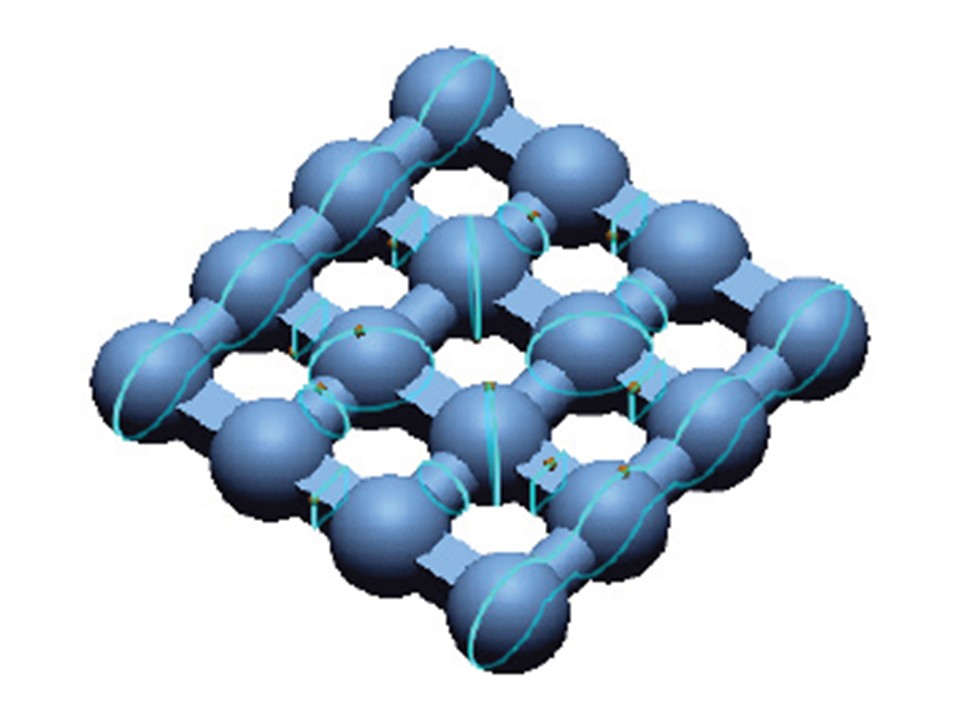

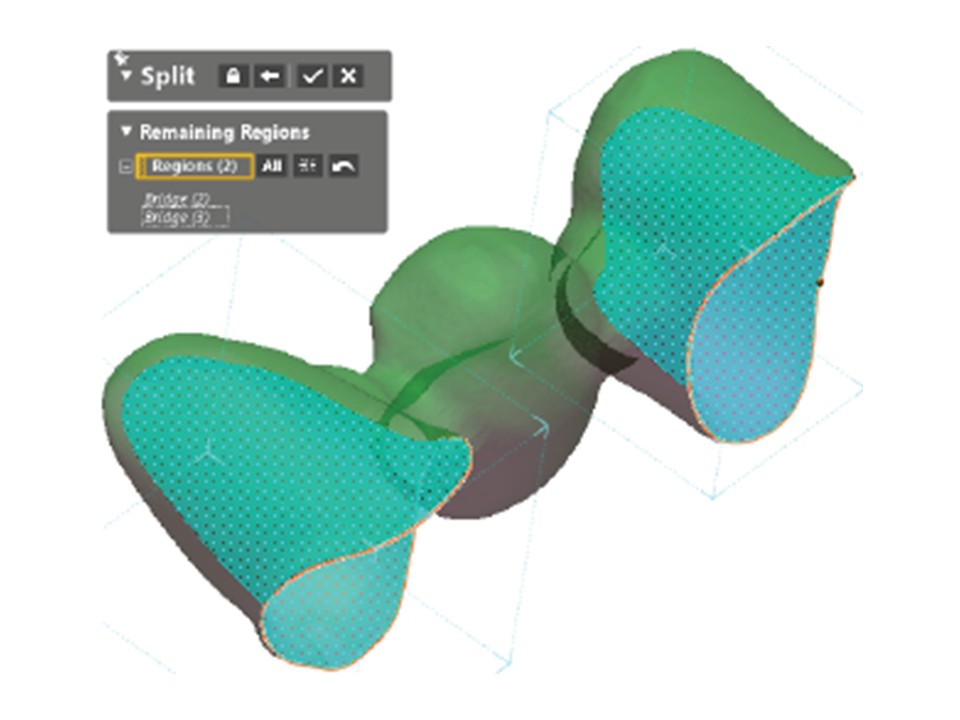

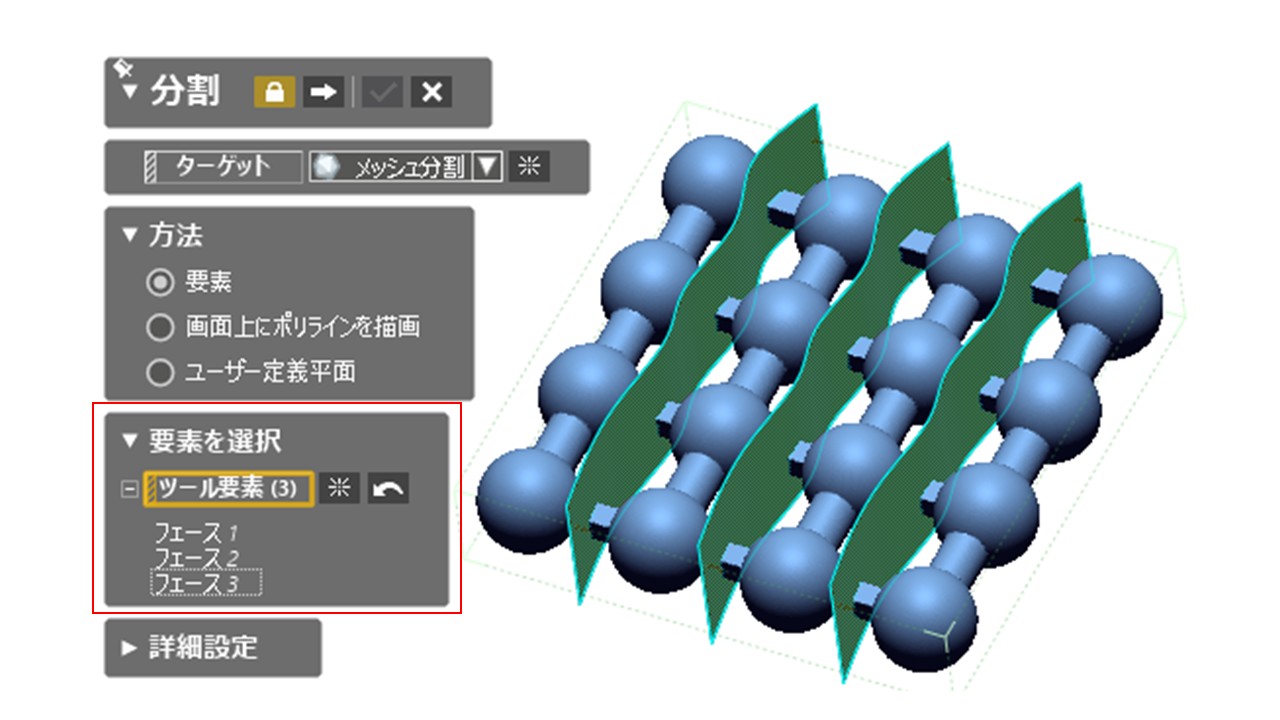

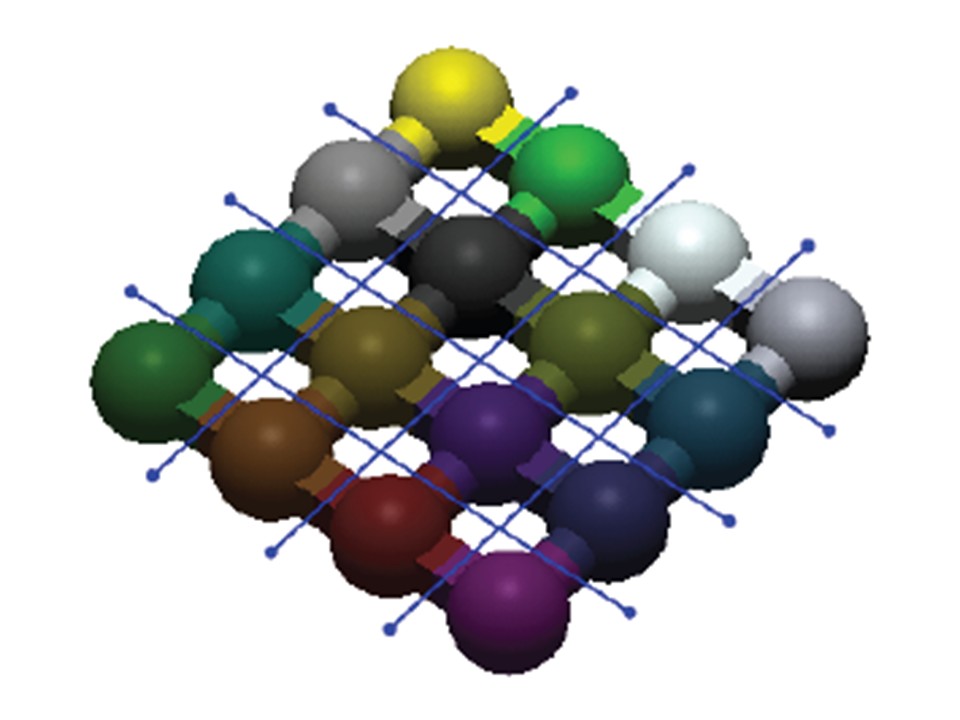

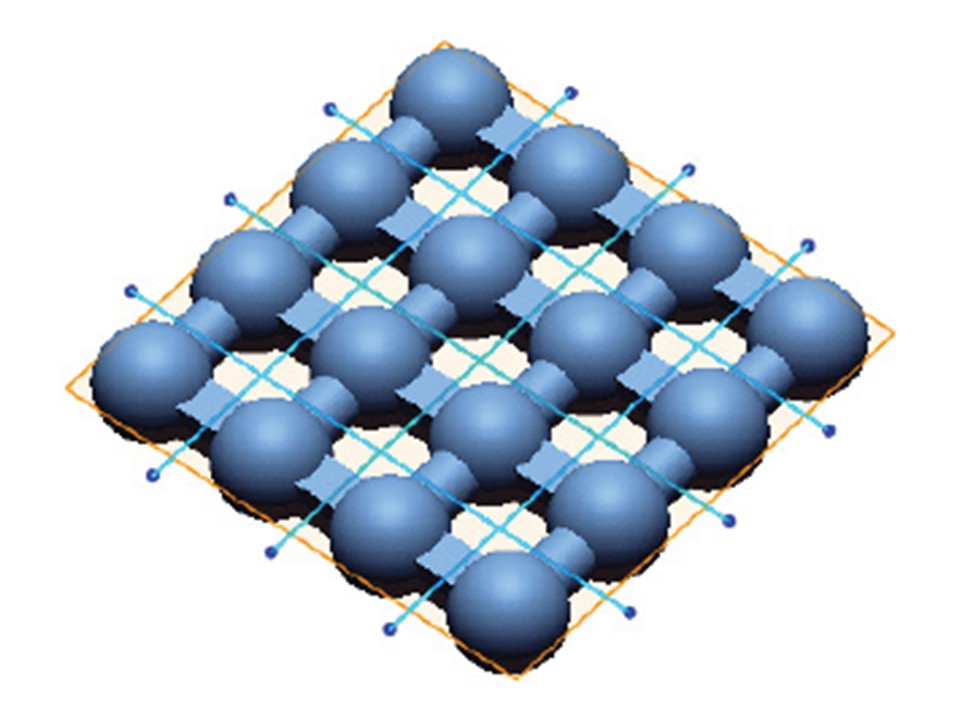

複数の分割ツール

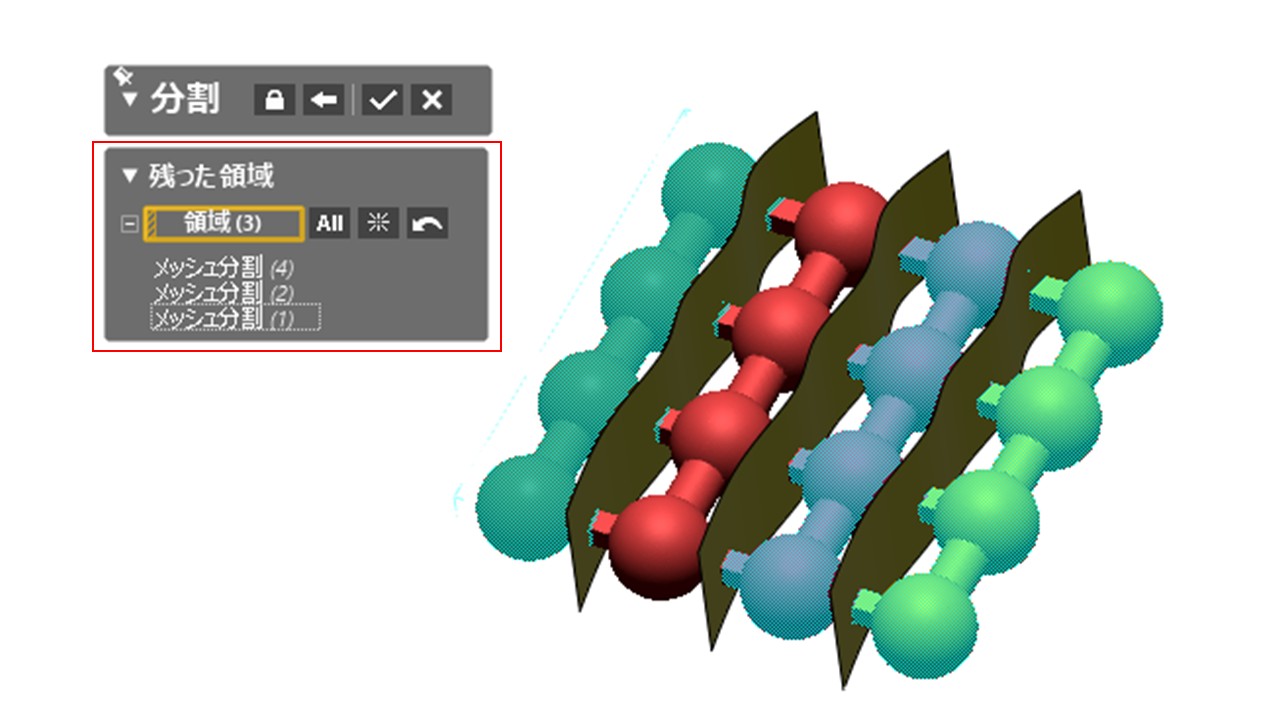

数のツール要素を同時に使用してメッシュを分割することができ、結果のどの部分を保持するかを選択できます。ロックが有効な場合、結果が要件を満たすまで分割操作を繰り返すことができます。

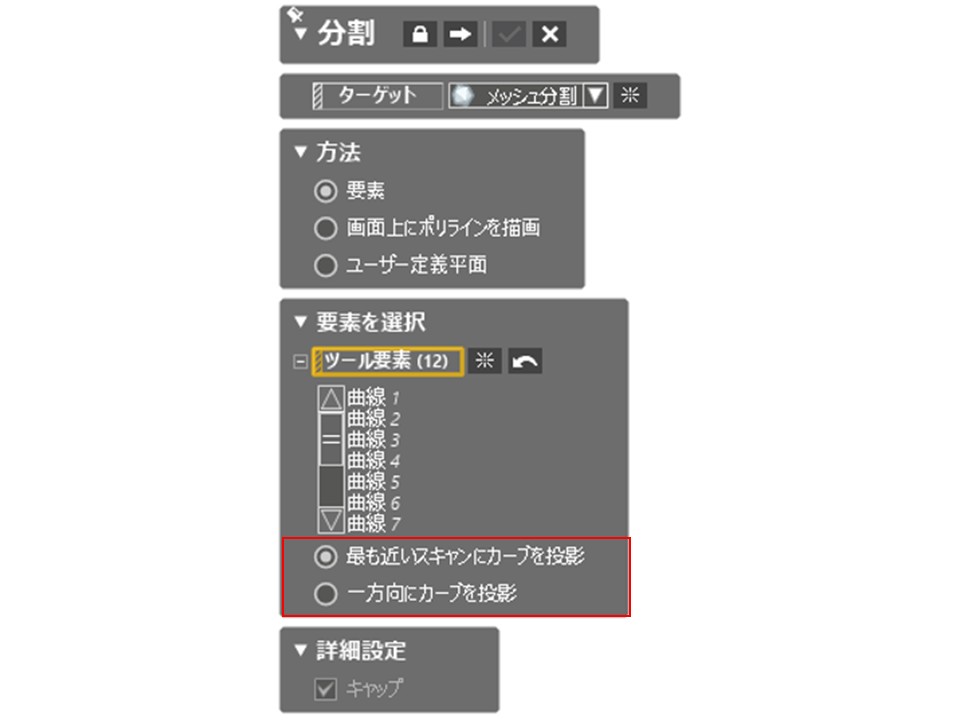

既存の方向投影方法は引き続き使用でき、制御された切削方向が必要な場合に、指定された方向に沿って曲線を投影できます。

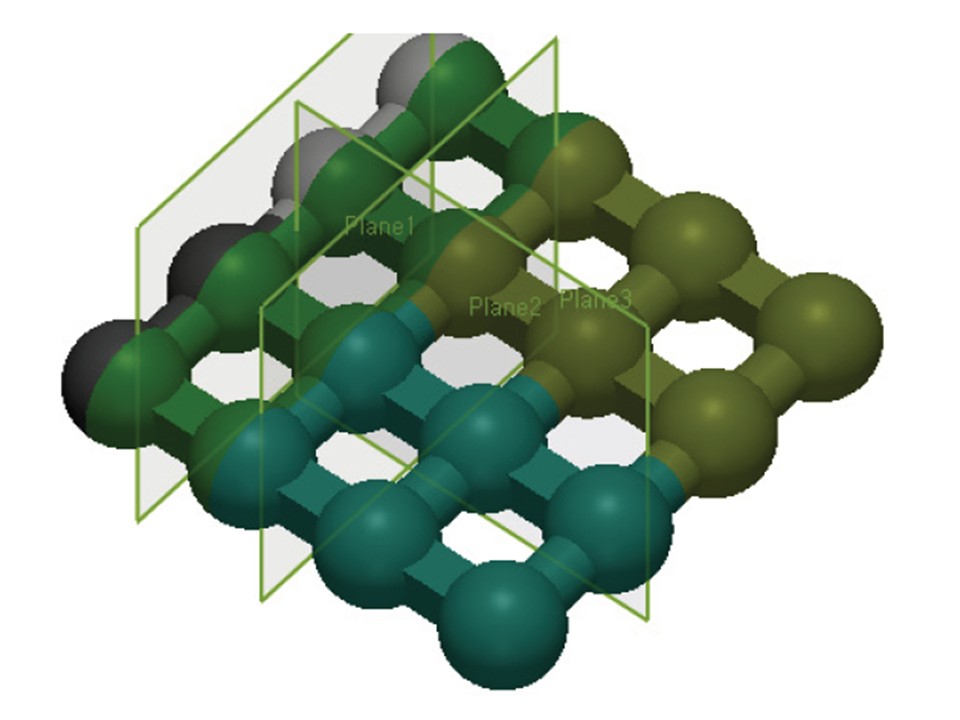

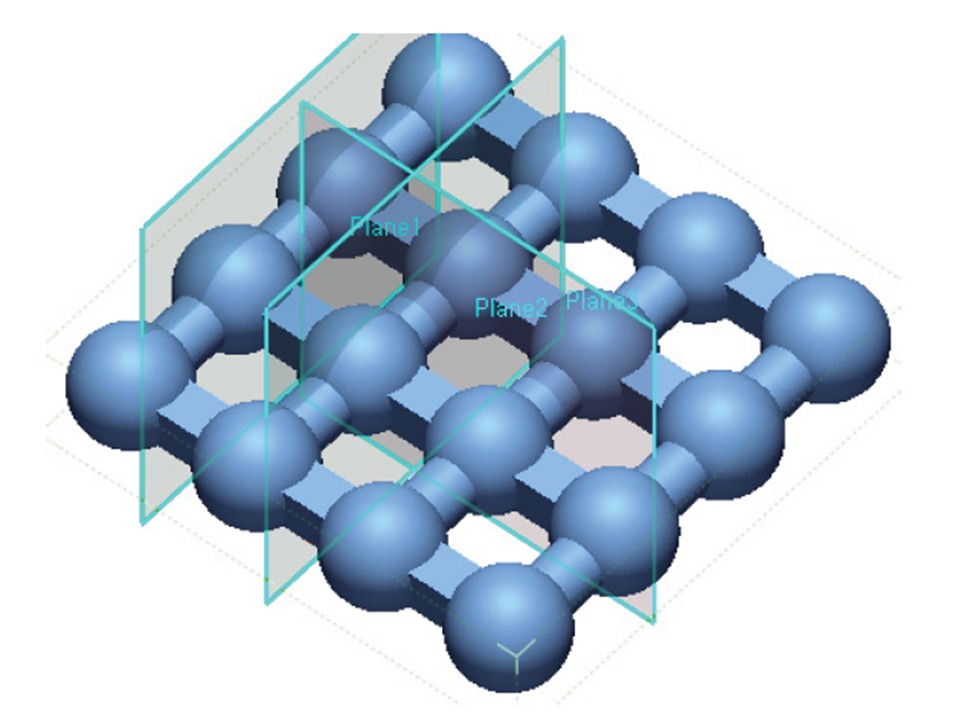

拡張された分割ツールサポート
平面を追加の分割ツールとして使用できるようになりました。領域、曲線、フェース、サーフェースとソリッドボディ、メッシュなどの既存のサポートされている分割ツールに加えて、平面を分割ツールとして直接選択することもできるようになり、編集と検査のためにメッシュオブジェクトを準備する際のより柔軟なワークフローが可能になりました。

閉じたカーブで分割する際の領域処理の改善

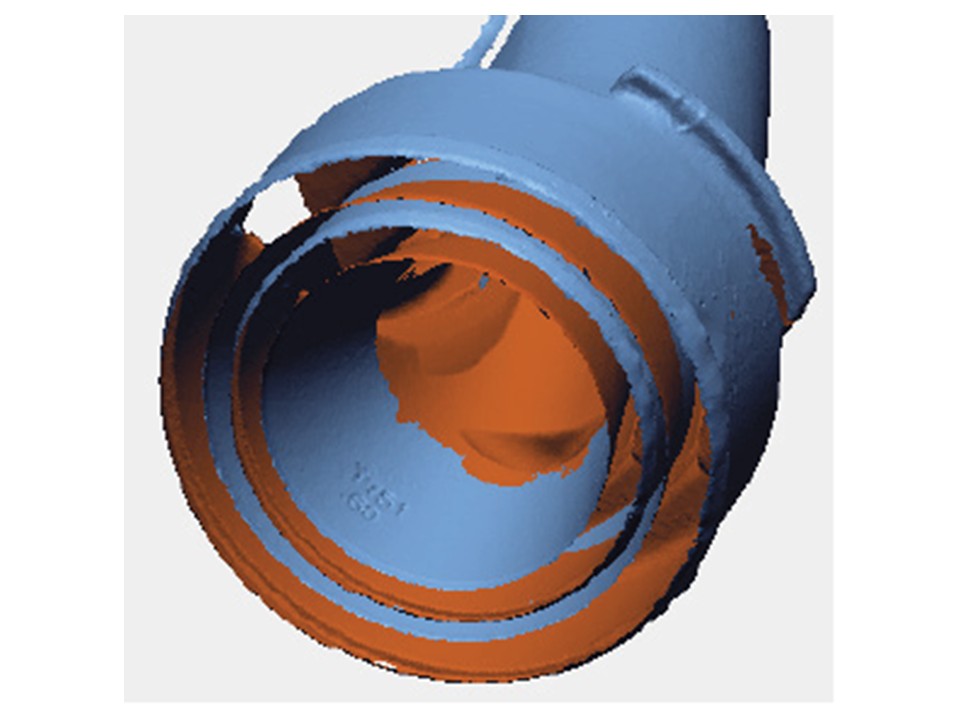

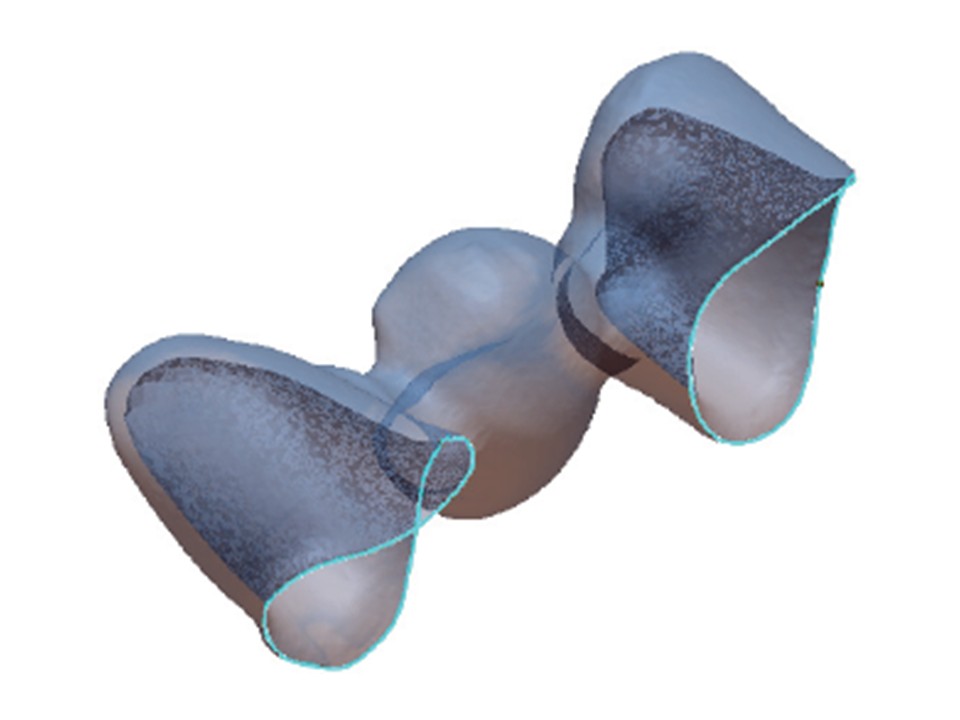

閉じた曲線ループを使用してメッシュを分割すると、内側領域と外側領域の両方を保持し、選択するためのワークフローがより信頼性が高くなりました。これにより、分割操作後にメッシュの残りの部分の編集または処理を続けやすくなります。

向上した複雑なプロファイルのサポート
複数の閉じた同心輪郭で分割する場合、コマンドで自動的に断面を閉じることができ、よりクリーンで使いやすい結果を生成し、追加の修復作業の必要性を減らすことができます。

結果の堅牢性と品質の向上
メッシュ分割コマンドに関連するいくつかの問題が解決され、全体的な堅牢性と分割結果の品質が向上しました。詳細は、【修正された不具合】リストの【測定ツール】セクションを参照してください。

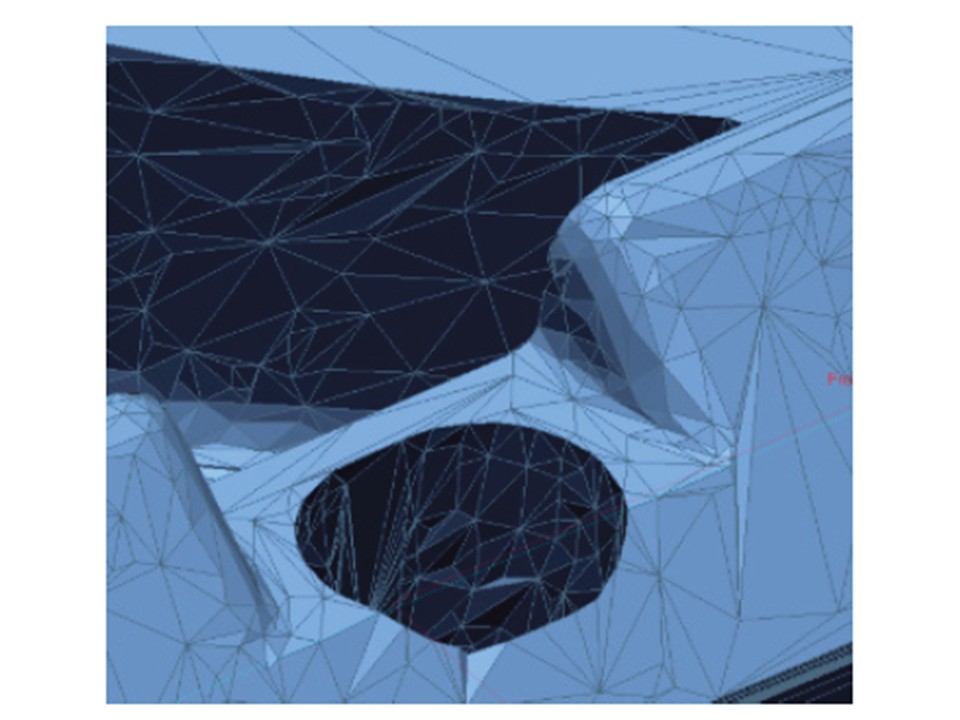

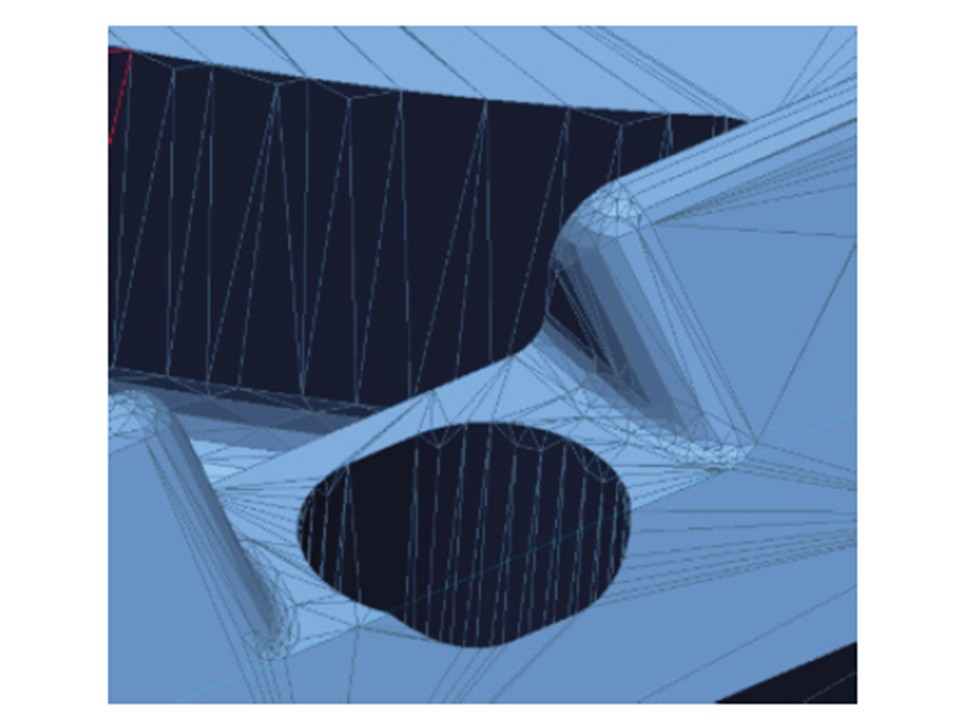

間引き機能の強化
間引きコマンドは、より明確な制御、高品質の結果、高速なパフォーマンスを提供するように改善されました。

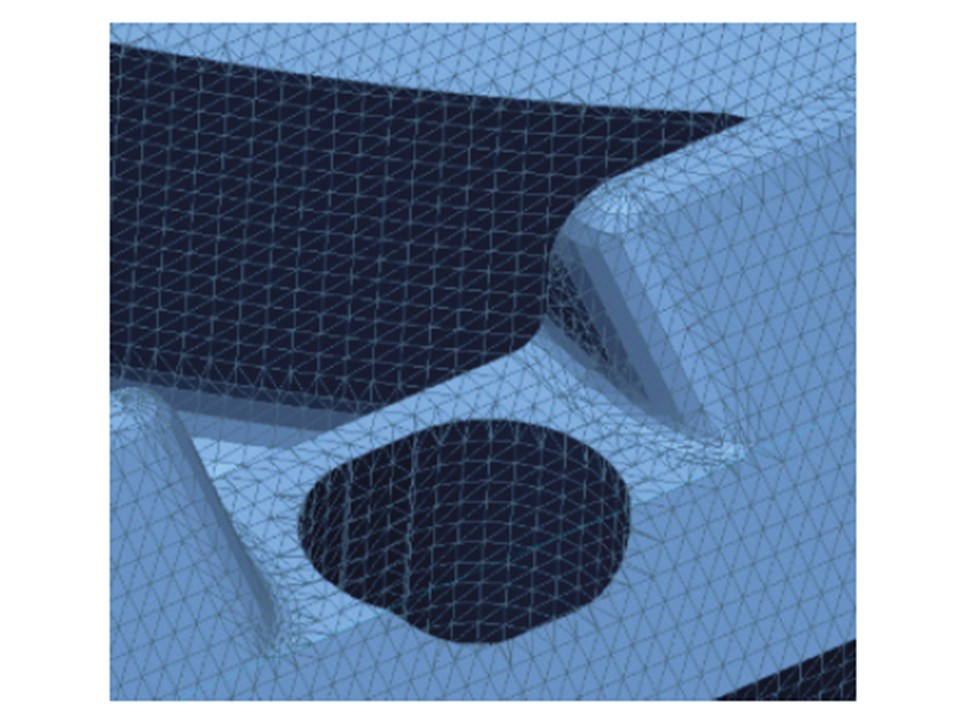

設定意図を考慮した間引き
メッシュの間引きは、設計の意図を考慮し、特に3Dプリントで使用されるモザイクメッシュの場合、より高品質の結果を生成できるようになりました。

間引きのパフォーマンス向上
間引きアルゴリズムは、より高速な処理のために最適化されています。メッシュデータと間引きのパラメータによって、性能向上が、2倍から最大4倍になっています。これらの改善は、間引きだけでなく、バッチ処理ワークフローにも適用されます。

常に優れた結果を提供
常に欠陥のない水密メッシュを生成し、目標のポリフェース数を達成できるように、アルゴリズムが更新されました。

より明確な縮小制御
【縮小率】オプションは【残す割合】に変更され、間引き後に元の点がどれだけ残っているかが分かりやすくなりました。

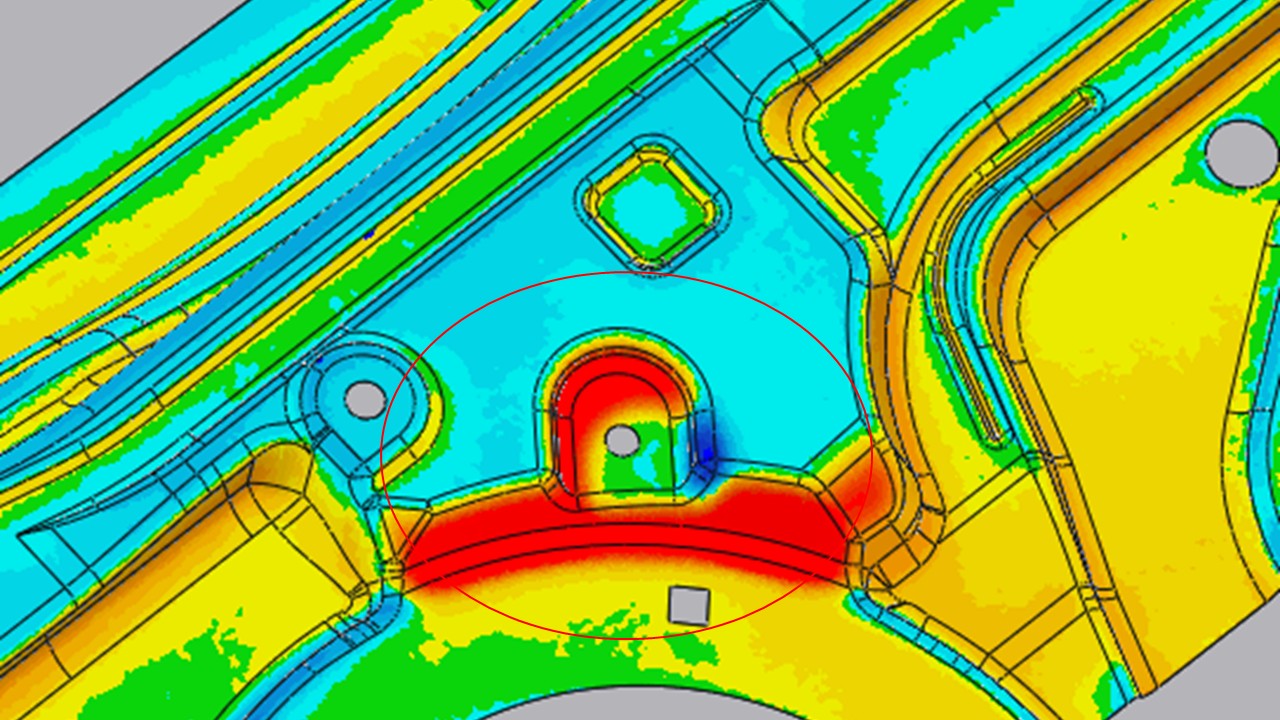

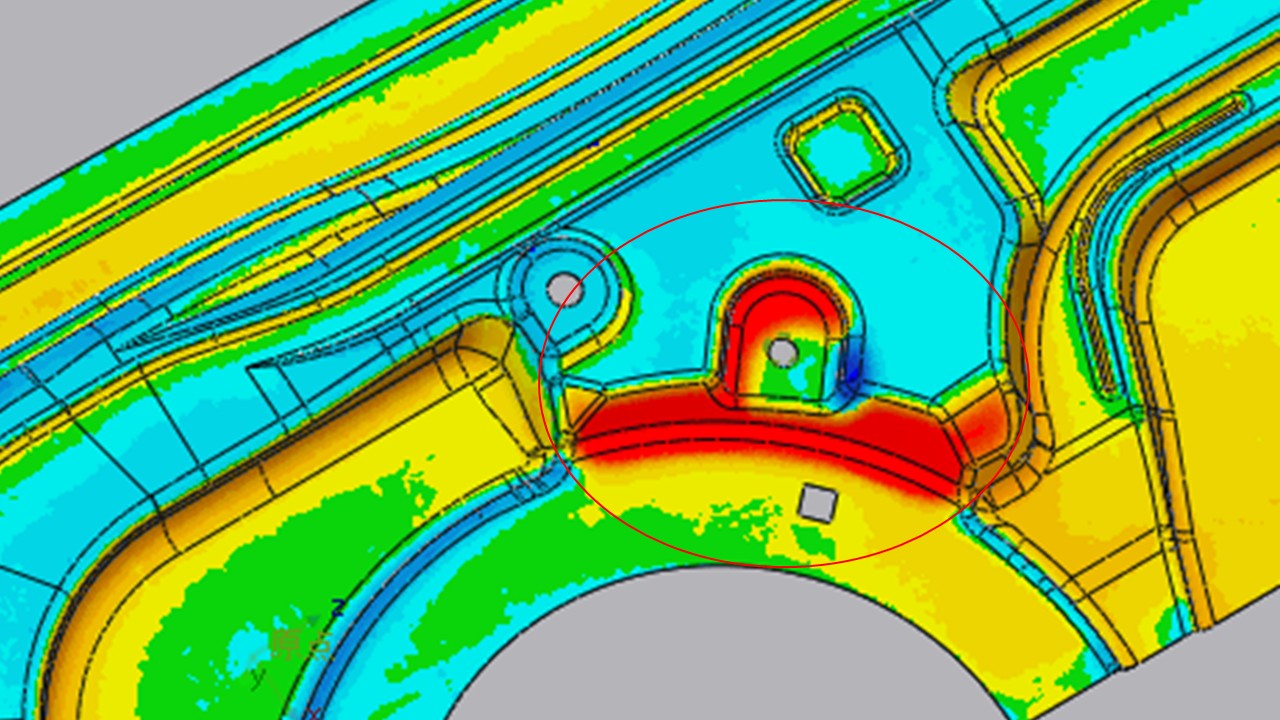

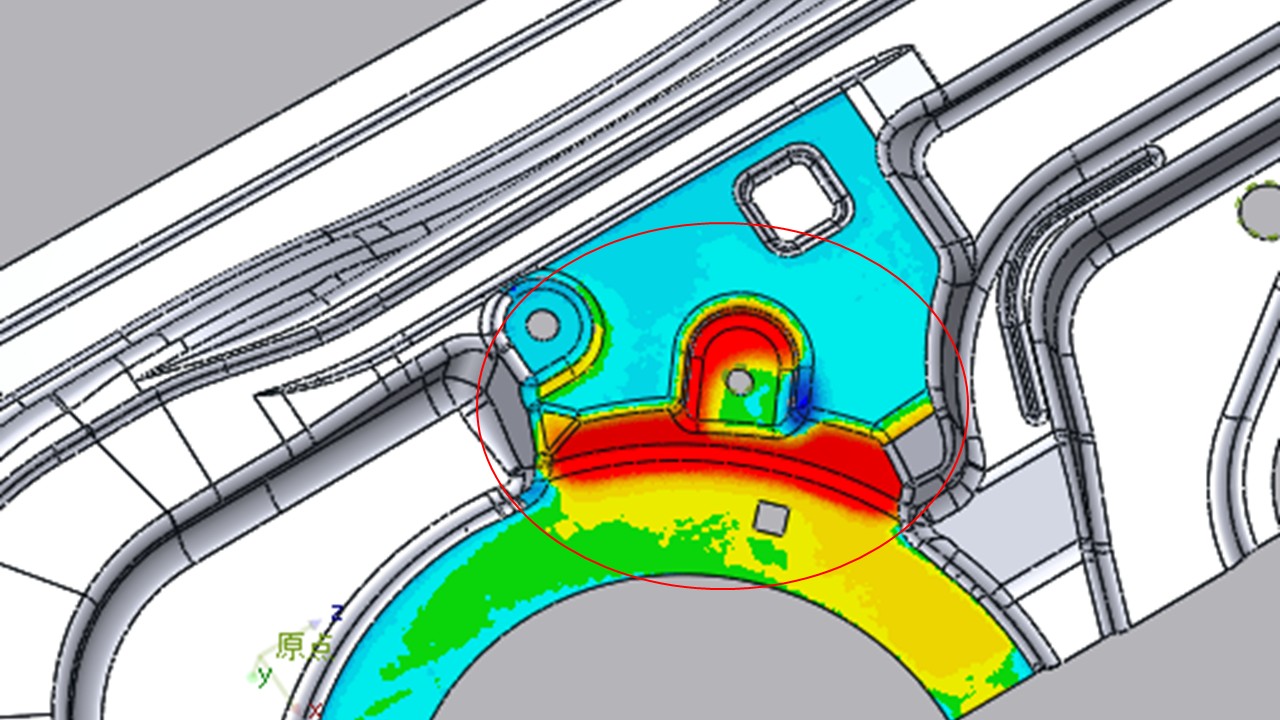

3D比較では、【選択したデータのみ使用】オプションを有効にするかどうかに関わらず、解析中の予期しない結果の変化が減少します。

■選択したデータのみ使用：無効

■選択したデータのみ使用：有効

※3D比較コマンドに関連するいくつかの問題が解決され、全体的な堅牢性が向上しました。

構築幾何形状のワークフローが改善され、より信頼性の高いエクスポートと境界検査のサポートが強化されました。

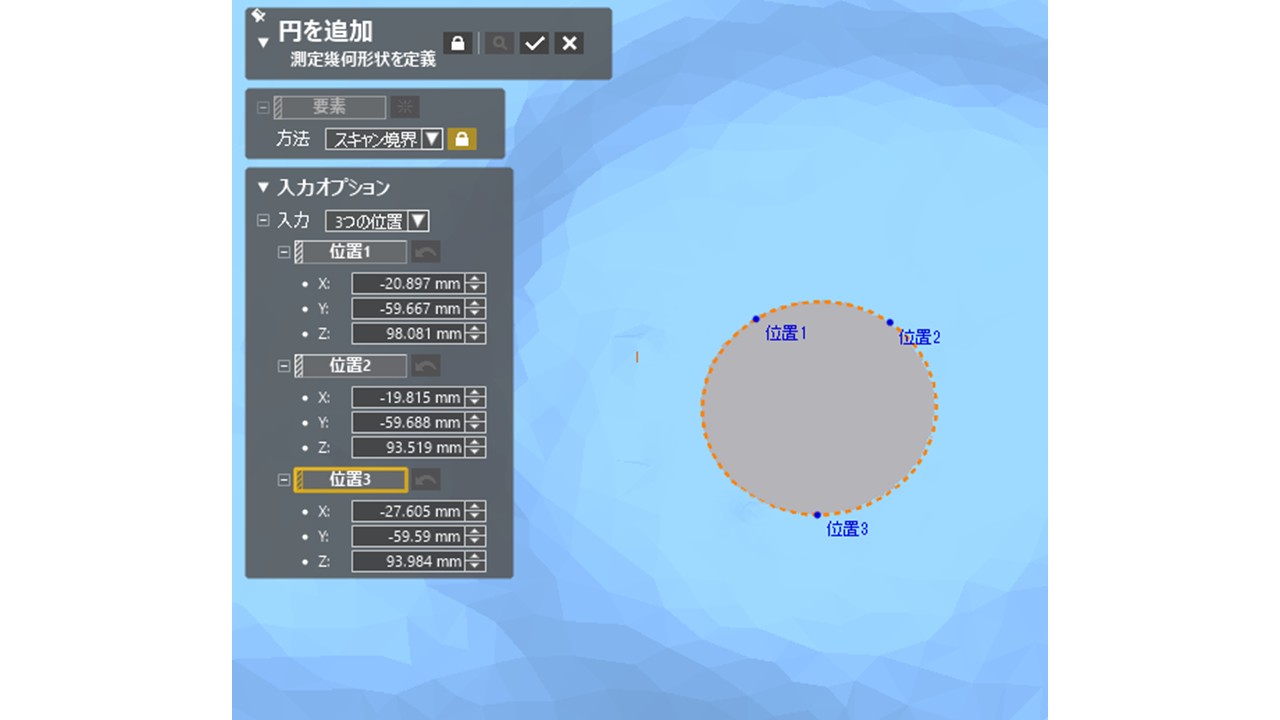

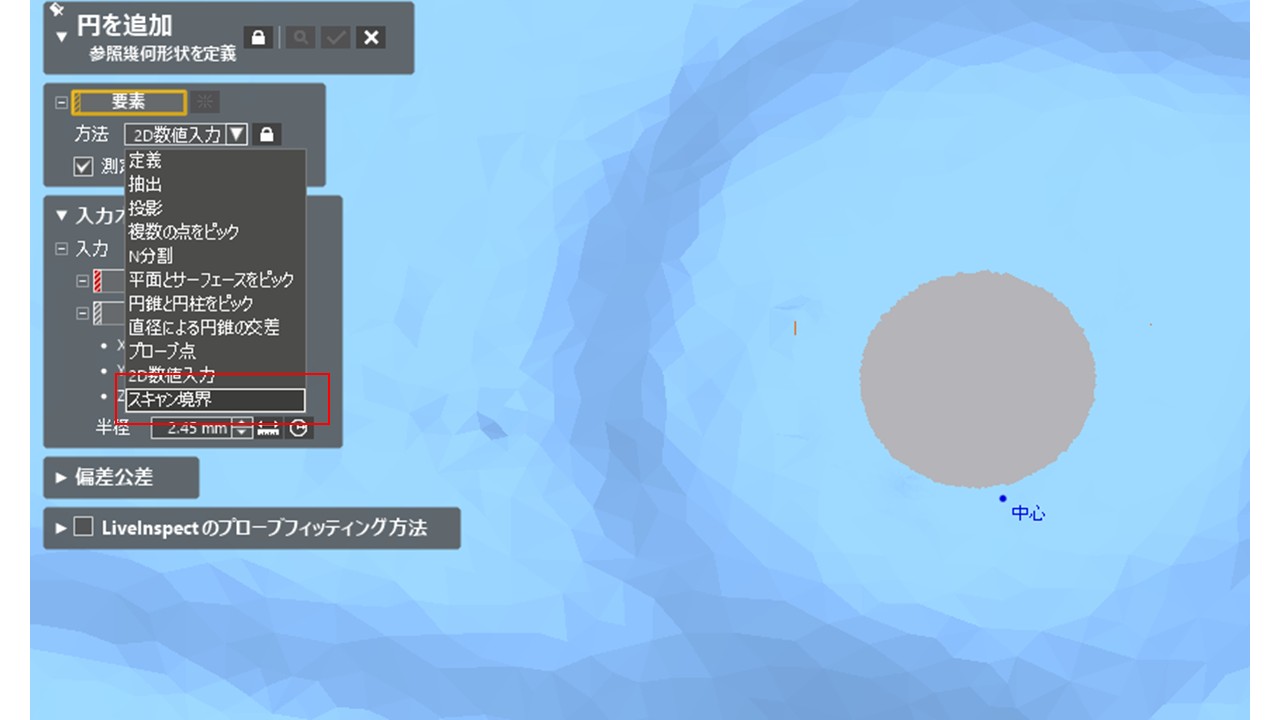

境界形状の新しいスキャン境界メソッド
スキャンデータの境界で作成された円、矩形、長穴などの形状に新しいスキャン境界メソッドが導入されました。この方法では、スキャンデータから定義された境界形状またはASCII境界形状からインポートされた境界形状を使用して、手動ペアリング中に対応する参照形状を検索し、境界検査ワークフローの効率を向上させることができます。

エクスポートする際の正しいサイズと位置
構築された形状のエクスポートは、無限平面を含む平面が正しいサイズと位置でエクスポートされるように改善されました。これにより、他のアプリケーションにエクスポートされた参照形状を後工程でより信頼性高く使用できます。

境界検査のワークフローは、新しい【スキャン境界の自動検索】オプションと穴フィーチャの ASCII境界形状サポートで強化され、自動フィーチャペアリングと3Dスキャナからの境界データ処理の改善が可能になりました。

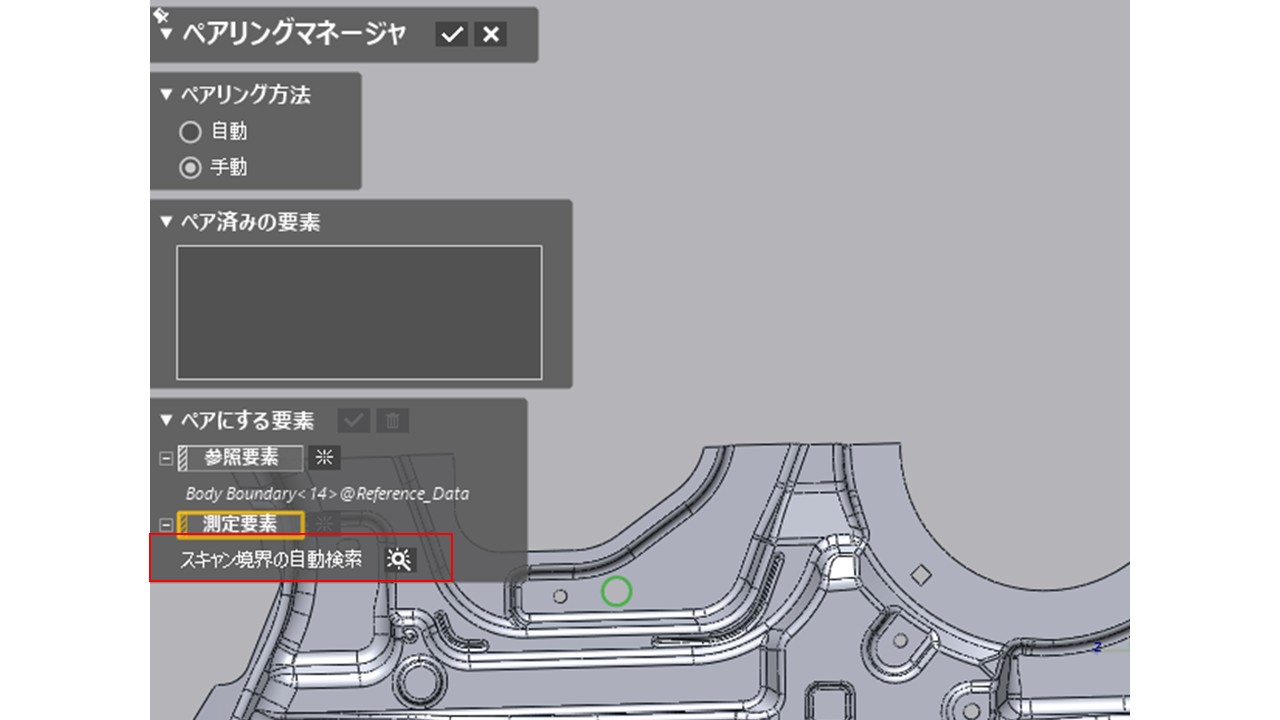

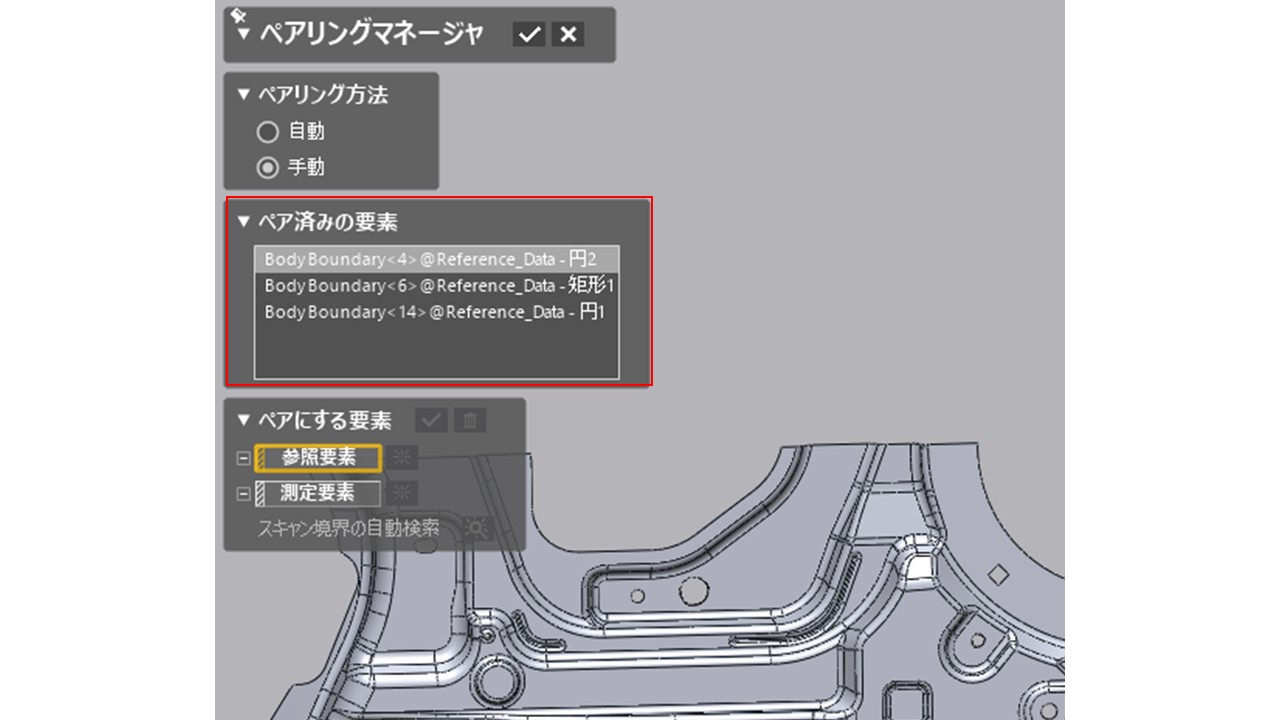

スキャン境界の自動検索
【ペアリングマネージャ】に【スキャン境界の自動検索】オプションが追加されました。境界のペアリングを高速化し、境界検査ワークフローの手動設定を削減します。

ASCII境界形状サポート
Geomagic Control Xは、ASCII形状の読み込みを介してスキャンデータからASCII境界形状をインポートし、境界穴フィーチャ（円、スロット、多角形）を検査ワークフローに直接使用できるようになりました。

LiveInspect からキャプチャされたデータ名の明確化
LiveInspectツールによって作成された測定データグループは、より明確な命名規則を使用し、大規模なプロジェクトのナビゲーションとレビューを容易にします。

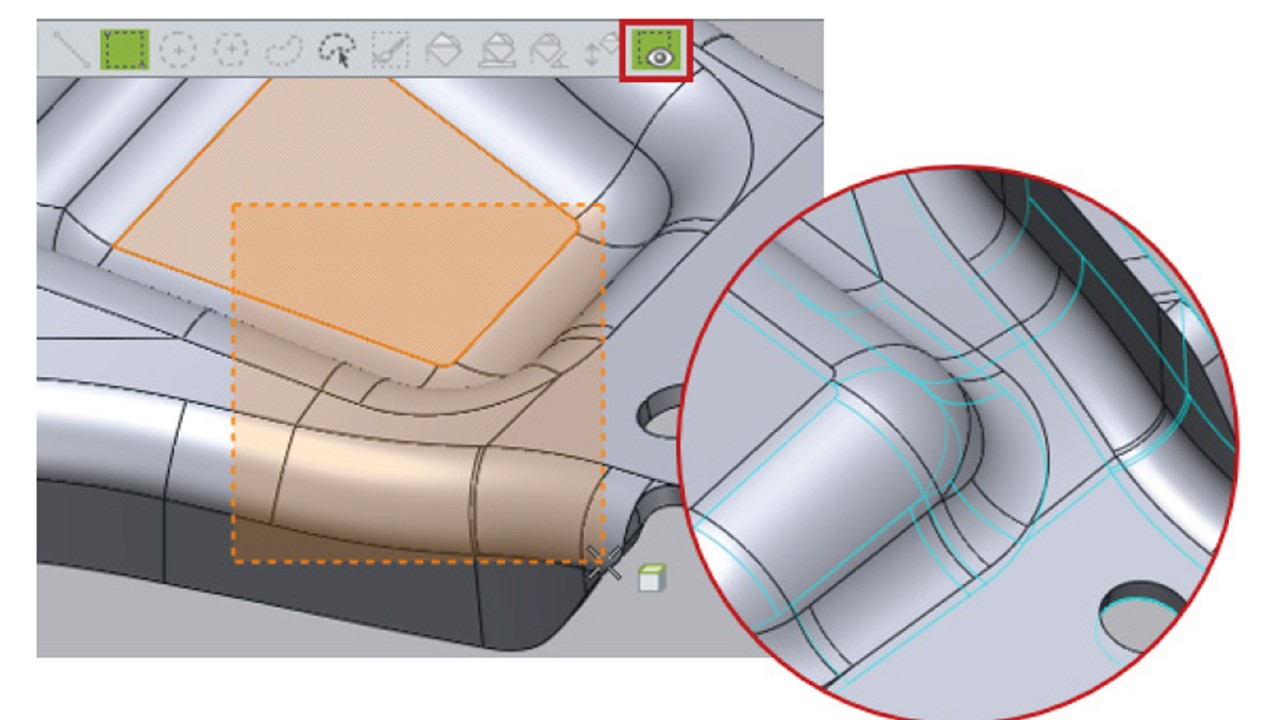

可視のみでCAD要素を選択
【可視のみ】を使用して、現在のビューで表示されている要素にCADフェースの選択を制限できるようになりました。これにより、偶発的な背面の選択を減らし、複雑なモデルでもより選択しやすくなります。

不要な「機能抑制」表示オプションを削除
Geomagic Control Xのディスプレイオプションから「機能抑制」チェックボックスが削除され、表示中の混乱が軽減されました。

選択時のハイライト動作の改善
点群の選択ハイライトが以前の動作に戻り、異なるマテリアルカラーの複数の点群が存在する場合のオーバーハイライトを減らしました。

サポートされるCADバージョンの更新
以下バージョンのネイティブCADファイルのインポートに対応しました。

¹⁾ STEP AP242 PMIは制限付きでサポートされており、［アドイン］メニューの［プレビュー］機能として使用できます。

シミュレートされたCMMポイントのレポート

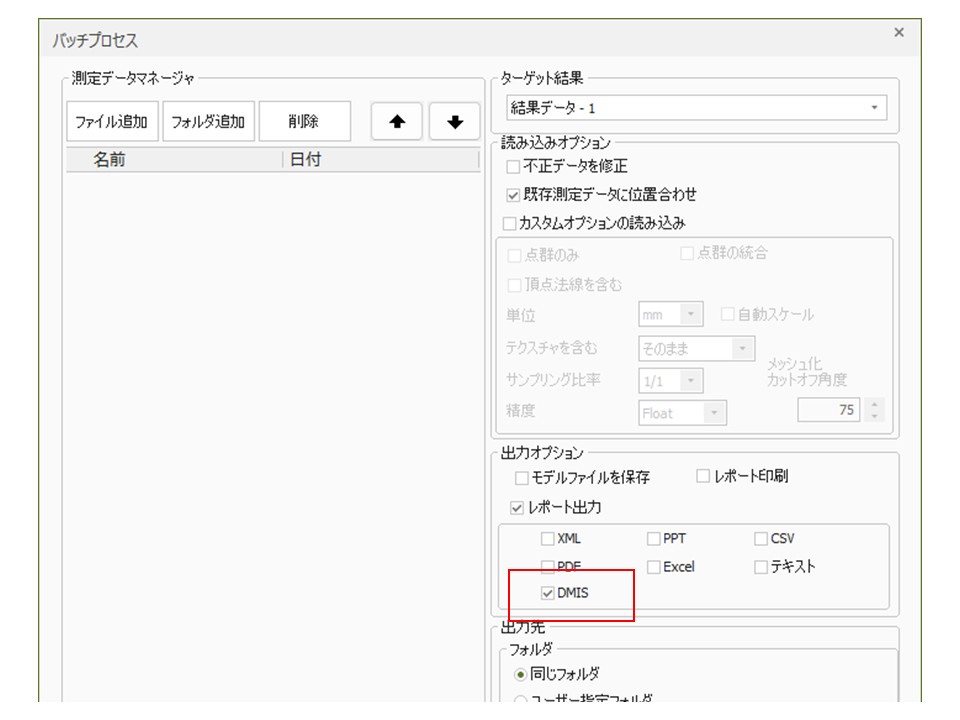

DMISレポート（DMOファイル）には、シミュレートCMM点の公差、偏差、合格/不合格の結果を含めることができ、結果を後工程のレビューでより完全にすることができます。

LGSxファイルのインポート
Leica Geosystemsのレーザースキャナーで生成されたLGSxファイルのインポートをサポートしました。LGSxはリアリティキャプチャのファイル形式で、完全なスキャンプロジェクトを単一の高圧縮パッケージに保存し、容易に共有および表示できます。LGSxファイルには複数のデータタイプを含めることができますが、Geomagic DesignXではファイルから点群とテクスチャのみをインポートします。
データはRegister 360、Cyclone 3DR、Pegasus Officeの最新バージョンからLGSx形式でエクスポートできます。

ネイティブファイルの信頼性向上
ネイティブCXProj（Geomagic Control X）ファイルの書き込みと読み込みプロセスが強化され、ファイル破損への対応が改善されました。破損したCXProjファイルを開くと、アプリケーションに復元を試みる通知が表示され、可能な場合はいつでも復元されたデータでモデリングプロジェクトを開くことができます。

チュートリアルサンプルプロジェクト
チュートリアルCXProjサンプルファイルがチュートリアルウィンドウを閉じなくなりました。これにより、中断することなく各レッスンを続けることができます。

拡張されたテキストスクリプティング
テキストスクリプティングのドキュメントが拡張および更新され、Pythonオートメーションの学習、適用、参照が容易になりました。

最新のCLM12.0ライセンスシステムが組み込まれ、ライセンシングに関する問題が改善しました。詳細については、https://support.geomagic.com/s/article/CimLM-Licensing-Support?language=en_USのCLMリリースノートを参照してください。
