PRODUCT FEATURES 製品特徴
Geomagic ControlX の最新バージョン「Geomagic ControlX2025」がリリースされました。
詳細は以下をご覧ください。
■目次
テキストスクリプティングによる自動化
新たな円の幾何形状の作成方法
平均メッシュコマンドの追加
3D比較の改善
ツイスト解析の注釈

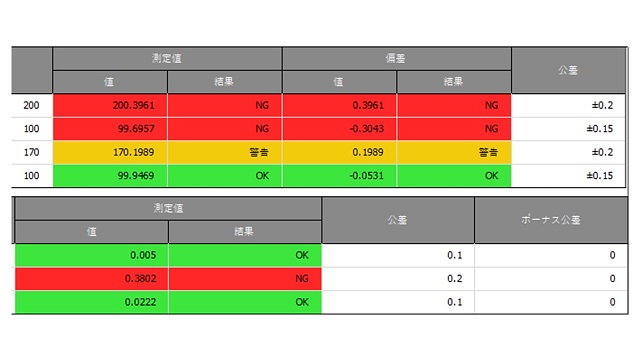

レポートの改善
ユーザーインターフェースの改善
ファイルの入出力
その他の機能改善
テキストスクリプティングが追加され、自動化機能が拡張されました。このツールによりGeomagic Control Xのコマンドに対応するPython APIを使用することで、カスタムワークフローを作成できるようになりました。
カスタムワークフロー：ワークフローを最初から構築するか、スクリプト記録機能を使用して検査タスクを実行しながらスクリプトを自動的に取得します。
円錐と円柱をピック
選択した円柱と円錐の交差位置に円柱を作成することができます。
直径による円柱の交差
設定された直径に基づき、選択した円錐に円柱を作成することができます。
カラーマップ解像度
カラーマップの処理に使用するデータポイントの密度を制御できます。
これにより、参照データと測定データ間の偏差を解析する際に、偏差の結果を細かい凹凸まで表現するか、全体的な傾向を表現する滑らかな結果にするかを調整できます。
統計表示
ベクトルとカラーポイントの結果オプションのオリジナルのデータポイントから計算された統計および、カラーマップの計算オプションでユーザー定義されたカラーマップの解像度に基づいて、平均化されたデータポイントから計算された統計が表示されるようになりました。
※左図：低解像度 右図：高解像度
モデルマネージャーやプロパティなど、ドッキングツールバーの表示/非表示の管理方法が追加されました。従来のコンテキストメニューを使った方法に加え、以下の2つの方法で表示/非表示を管理することができます。
・メニューから管理する方法：メニュー＞ビュー＞ツールバーから表示するツールバーを選択します。
・ホームタブから管理する方法：ツール＞レイアウト＞ツールバーから表示するツールバーを選択します。
マイクロメートル単位のサポート
マイクロメートル単位（㎛）がサポートされました。設定＞一般、または単位が一致しないデータを読み込んだ際に選択が可能です。
LiDARファイルの読み込み
LiDAR 3Dスキャナから出力されたファイル形式（LAS/LAZ）に対応しました。
シミュレートCMM点のサポート（Control X Essentials）
シミュレートCMM点コマンドがControl X Essentialsでも使用可能となりました。
プレビューにフィッティング偏差を表示オプションの改善
幾何形状構築のコマンドでメッシュデータから要素を抽出する際のカラーマップが見やすくなりました。
