PRODUCT FEATURES 製品特徴

SpinFire 機能の紹介

SpinFire 機能の紹介

ファイルのインポート/エクスポート

ファイルのインポート/エクスポート

ファイルのインポート/エクスポート

CADライセンスを持たなくても、Spinfire UltimateのみでCADファイルをビューワーデータに変換することができます。マルチCAD対応なので、種類がバラバラのCADファイルを複数インポートして、Spinfire Ultimateでアセンブリを組み立てることが可能です。
また、3Dデータ以外にも各メーカーの2Dデータのインポート・閲覧が可能で、データはベクター変換されるため、寸法の測定も可能です。

各種寸法計測

各種寸法計測

各種寸法計測

30種類上の寸法計測コマンドを持ち、様々なアプローチで3D形状の寸法を計測できます。V11から搭載された「スマートエッジ寸法」、「スマート表面寸法を利用すると、ジオメトリ要素の上にマウスポインターを合わせるだけで寸法情報を取得することができます。
寸法を確認する際に複数の測定コマンドを何回も利用せず、簡単に寸法計測を行なうことができます。

CAD注釈表示

CAD注釈表示

CAD注釈表示

CADで付加されたPMI(製品加工情報)および、GD&T(3次元幾何寸法公差)をSpinfire Ultimateで表示が可能です。設計側で入力した情報をそのまま3Dで閲覧できるため、製造現場や品質保証部門、営業部門に展開することで図面作成の手間を省き、3Dデータの全社活用を推進させることができます。

対応フォーマット

  • CATIA V5
  • I-DEAS
  • SIEMENS NX

断面作成機能

断面作成機能

断面作成機能

Spinfire Ultimate上で断面を作成し内部構造の確認を行なうことができます。1平面の断面だけではなく、複数面での断面作成が可能です。
3平面を利用して断面を作成すれば、形状の一部をカットしたような断面モデルを作成することができます。
断面位置は手動もしくは、数値入力で調整することができます。

アセンブリ分解機能

アセンブリ分解機能

アセンブリ分解機能

リアルタイムに位置を確認しながら実行できるアセンブリ展開機能を搭載しています。展開方向・タイプを指定して、スライダーでコントロールしながら展開具合を調整できます。
選択したパーツのみ展開させることも、全体を展開させることも可能で、デザインレビューや、パーツリスト作成などに利用することができます。

SPEC 技術仕様

  SpinFire
無料ビューワ
SpinFire Basic SpinFire Classic SpinFire Premium SpinFire Enterprise
(サイトライセンス)
CAD Publisher
自動変換エンジン
CADファイルのインポート .ACT3Dのみ STEP, Parasolid, IGES/VDA, AutoCAD, DXF, DWG, DWF, HPGL, Rhino, TIFF, VRML, IFC, STL, U3D, 3DPDF, ACIS SAT 対応フォーマットすべて 対応フォーマットすべて 対応フォーマットすべて 対応フォーマットすべて
CADファイルのエクスポート

×

3DPDF, STL, AutoCAD, HSF

3DPDF, STL, AutoCAD, HSF

対応フォーマットすべて 対応フォーマットすべて 対応フォーマットすべて
.ACT3Dファイルのインポート

.ACT3Dファイルの保存

×

スナップショット

断面表示

移動・回転・拡大

寸法測定

△(一部機能)

注釈追加

×

注釈表示

パーツリスト作成

×

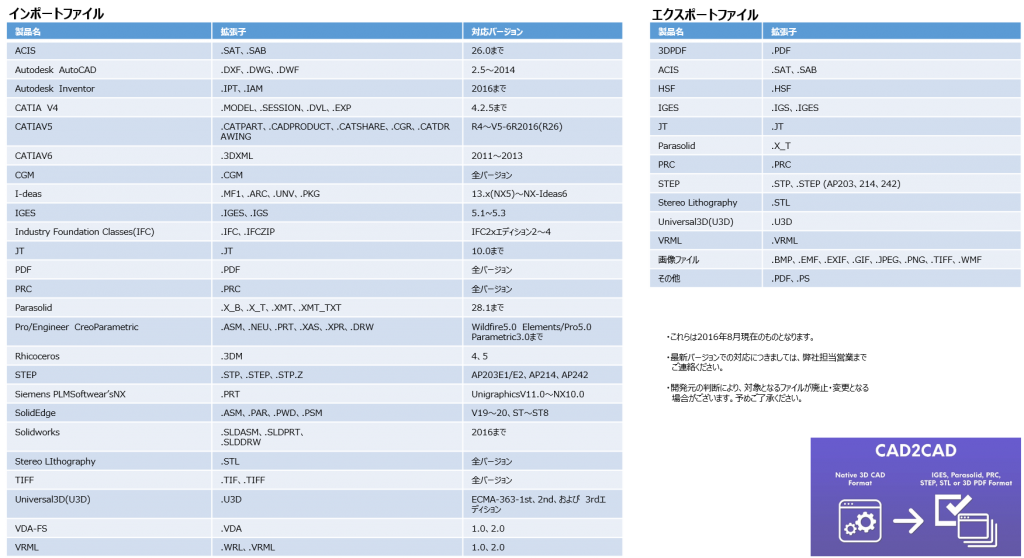

対応CADインポート

Name Versions File Types Tessellation B-Rep PMI Basic Classic Premium
3ds Max All versions 3DS

- -

3D Manufacturing Format 1,2,3 3MF - - -

ACIS Up to 2021.1 SAT, SAB

-

AutoCAD Up to 2020 DWG, DXF, DWF, DWFX

CATIA V4 Up to 4.2.4 (2D), 4.2.5 (3D) DLV, SESSION, EXP, MODEL

-

CATIA V5 R10 to V5-6R2022 (R32) (2D), Up to V5-6R2021 (R31) (3D) CATPART, CATDRAWING, CGR, CATPRODUCT, CATSHAPE

-

CATIA V6 Up to R2021x (3D), R2018x (3D) 3DXML

-

CGM (not included) All versions CGM (not included) - - - - - -
COLLADA All versions DAE

- -

FBX Up to ASCII 7400, all binary FBX

- -

gITF Up to 2.0 GLTF, GLB

- -

HPGL All versions GL2, HPGL, HPG, HGL, PLT, HG2, HP2 - - -

I-DEAS Up to NX5 ASM, UNV, ARC, MF1, PRT, PKG

-

IFC IFC2x editions 2-4 IFC, IFCZIP

- -

IGES Up to 5.3 (2D), 5.1-5.3 (3D) IGES, IGS

-

Inventor Up to 2022 (3D) IAM, IPT

- -

JT Up to 10.5 JT

-

NX NX to NX 2015 Series (2D), V11.0 to NX 2007 Series (3D) PRT

-

Parasolid Up to 34 XMT_TXT, XMT, X_T, X_B

-

PDF All versions (2D and 3D) PDF

PRC All versions (3D) PRC

-

ProE / Creo 2000i to Creo 8.0 (2D), Pro/Engineer 19.0 to Creo 8.0 (3D) ASM, NEU, PRT, XAS, XPR, DRW

-

Revit Up to 2021 (3D) RVT, RFA

- -

Rhino 3D 4-7 3DM

-

SolidEdge ST1 to 2022 (2D), V19 - 20, ST - ST10, 2022 (3D) PAR, PWD, PSM, ASM

- -

SolidWorks Up to 2022 (2D), 2022 (3D) SLDPRT, SLDASM, SLDDRW

-

STEP AP 203, 214, 242 STP, STEP, STPZ, STP.Z

STEP-XML All versions STPX, STPXZ

- -

Stereo Lithography (STL) All versions STL

- -

TIFF All versions TIF, TIFF - - -

Universal 3D ECMA363, 1st, 2nd,3rd editions U3D

- -

VDA-FS Up to 2.0 VDA

-

VRML Up to 2.0 VRML, WRL

- -

Wavefront All versions OBJ

- -



対応CADエクスポート

Name Versions File Types Tessellation B-Rep PMI Basic Classic Premium
3DPDF ECMA363, 1st edition PDF

- -

3MF 1.2.1 3MF

- - - -

ACIS 5.0 SAT, SAB

- - - -

AutoCAD - DWF, DWG

- -

FBX - -

- - - -

gITF Up to 2.0 GLTF, GLB

- -

HSF 20.70 HSF

-

IGES 5.1 IGS, IGES

- - - -

JT 8.1, 9.5, 10.0 JT

- -

Parasolid 12.1.0.12102 X_T

- - -

PRC Latest PRC

- -

STEP AP203, 214, 242 STP, STEP, STPZ, STP.Z

- -

STL Any STL

- -

Universal ECMA363 v1, v2 U3D

- - - -

VRML V2.0 utf8 VRML

- - - -

Wavefront All versions OBJ

- - - -
