長距離型高精度3Dレーザープロジェクタ

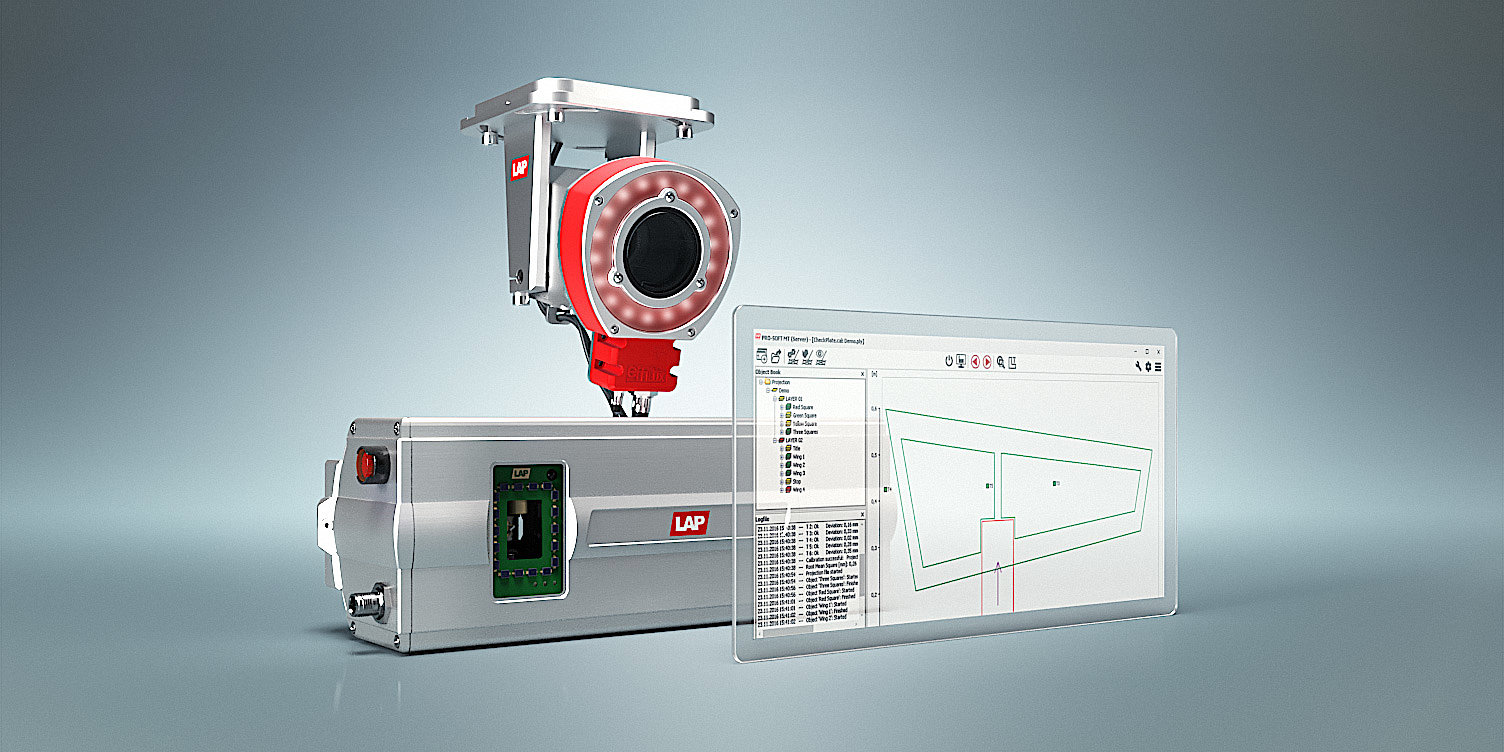

LAP Laser「CAD-PRO」 とは

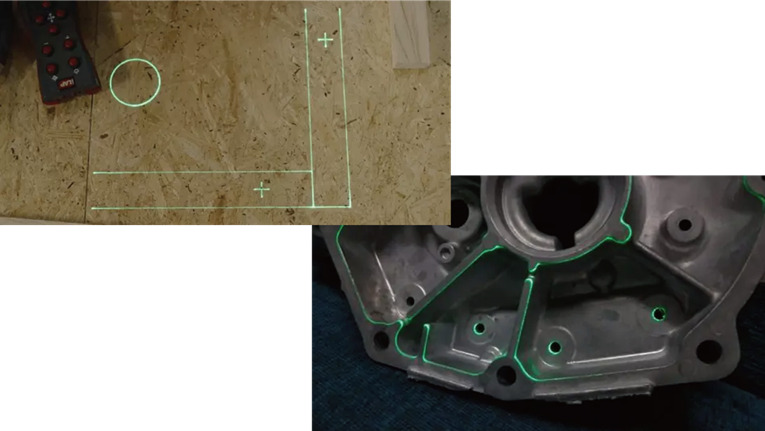

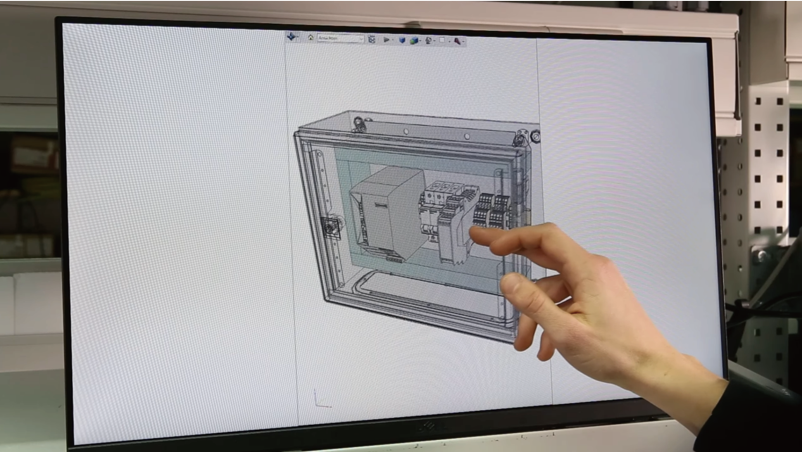

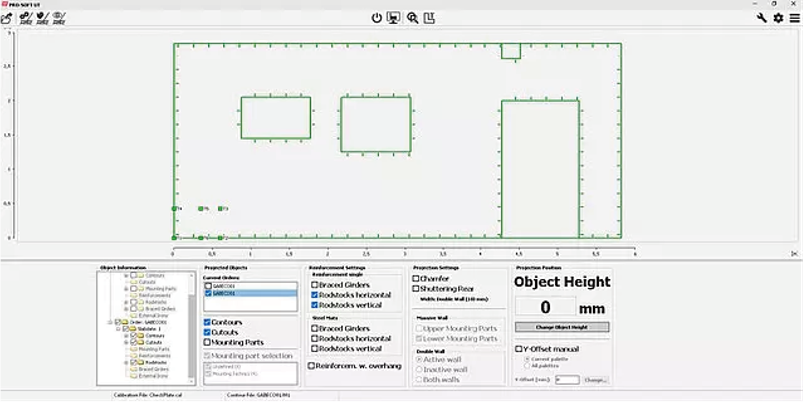

「CAD-PRO」の投影システムは、物体や道具の表面に可視線を表示させます。「CAD-PRO」へデータを送信するには、専用ソフトウェア「PEO-SOFT」を使用するか、またはAPIを経由させます。
PC、リモートコントロール、タブレットPCで簡単に制御できます。
設置には、お客様のニーズに合わせ、機械的(天井取り付け、ジグなど)、電気的(ターンキーキャビネット、配電ボックス、ケーブルなど)のコンポーネントをご用意しております。

CAD-PRO

CAD-PRO compact

LAP Laser「CAD-PRO」 製品動画

CAD-PROレーザープロジェクターの特徴

軽量設計

市場で最小かつ最軽量のレーザープロジェクターです。また、CAD-PROは取り付けから交換、出荷まで、取り扱いが非常に簡単です。

多色投影

同時3色投影ができる唯一のプロジェクターです。アウトライン、直線、曲線、アイコン、テキストなど、どのような形でも投影できます。

長い耐用年数

最大30,000時間の動作寿命を提供する緑色レーザーダイオードを使用しています。これはDPSSレーザーの3倍以上の寿命です。

検流計のデジタル制御

回転ミラー用のアクチュエータはデジタル制御されています。これにより、熱ドリフトやEMPの影響を受けやすいといったアナログシステムの一般的なエラーが発生しなくなります。

赤外線フラッシュカメラセンサー

LAP Laser「DTEC-PRO」 とは

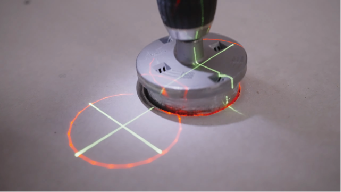

DTEC-PRO は円形の赤外線フラッシュライトとカメラを組み合わせたターゲット自動追従システムです。フラッシュが特定の領域を照らしカメラがターゲットの反射を検出することで、対象物の位置を自動的に特定します。工場現場内に複数のプロジェクターが設置されている場合でも、1 台のDTEC-PRO で全プロジェクター作業領域をカバーすることが可能です。

LAP Laser「DTEC-PRO」紹介動画

幅広いニーズに対応したシステム

異なるモデル、プロジェクター1~16種のビルドアプリケーションから選ぶことができるため、小規模な職場から航空機部品や風力発電変換器のローターブレードのような大規模な多頭システムまで対応可能です。

スケーラビリティ

1つのシステムで最大16個までCAD-PROプロジェクターを使用できます。専用ソフトウェア「PRO-SOFT」によって、単独機器に接続し、独立グループで使用することもできます。複数個プロジェクタを使用する場合は、プロジェクションエリアが隣接しているか、部分的または完全にオーバーラップさせます。複雑なプロジェクションタスクは、同じエリアをカバーしているプロジェクターとの間で自動的に調整します。

柔軟性

目的、精度、プロジェクション距離、材料上におけるレーザーカラーの可視性により、用途に合ったCAD-PROモデルを選択できます。

簡単な取り扱い

CAD-PROはPC、リモートコントロール、タブレットPCで操作できます。厳しい作業環境用(湿度、泥など)に、「高負荷」リモートコントロールがございます。

モビリティ

CAD-PROは 電池付き可動性カートに乗せて使用することができます。

「CAD-PRO」付属品に関して

異なるモデル、プロジェクター1~16種のビルドアプリケーションから選ぶことができるため、小規模な職場から航空機部品や風力発電変換器のローターブレードのような大規模な多頭システムまで対応可能です。

キャリブレーション プレート

キャリブレーションプレート、品質モニタリング証明書 (オプション)

ターゲット

プロジェクションシステムのキャリブレーションに使用する高精度リフレクター。用途によって、数や形、ピン直径が異なります。修理キットあり(オプション)

チルトブラケット

ばね式の留め具とネジ(標準)

リモートコントロール

赤外リモートコントロール(標準)、「高負荷」RCオプション

キャビネット制御

(オプション)
