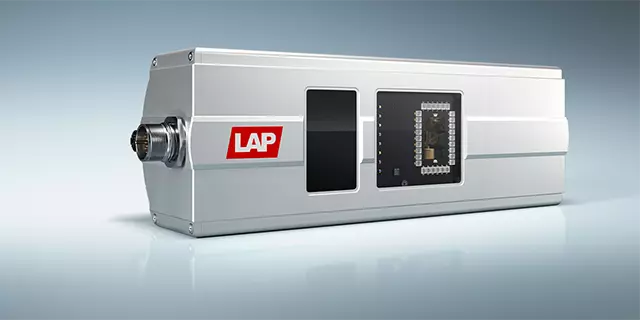

CAD-PRO Xpert
CAD-PRO Xpertは、強力な技術基盤をもとに設計された高性能レーザープロジェクターです。
革新的なレーザー技術と先進的なネットワーク機能を、コンパクトな筐体に搭載しています。これにより、複数色での投影、高速な動作、そして高精度な表示を実現し、生産プロセスの精度・効率・信頼性を大幅に向上させます。
さらに、LDモデルと比較して、より高度な機能と精度を備えており、複雑な工程や大規模な生産ラインに最適です。
-
製品特徴
-
技術仕様
-
見積依頼
PRODUCT FEATURES 製品特徴
CAD-PRO Xpertの特長
CAD-PRO Xpertは、強力な技術基盤をもとに設計された高性能レーザープロジェクターです。革新的なレーザー技術と先進的なネットワーク機能を、コンパクトな筐体に搭載しています。6色での投影に対応し、複雑な作業指示を色分けして視覚的にわかりやすく表示できます。
LDモデルと比較して、より高精度・高速な投影を実現し、大規模な生産ラインや複雑な工程に最適なソリューションです。
レーザー冗長化でダウンタイムを防止
CAD-PRO Xpertは、オプションで第2のレーザー光源を搭載できます。
同色のレーザーダイオードを追加することで冗長性を確保し、レーザーダイオード交換による停止リスクを排除します。
より進化したマルチカラー投影
CAD-PRO Xpertは、CADデータを6色（赤、緑、青、黄、シアン、マゼンタ）から選んで投影できます。
これにより、作業の人間工学を最適化し、プロセスの信頼性を高めることができます。
ブースト機能で視認性を向上
オプションのブースト機能を使えば、レーザーラインの光度を強化し、特に長距離や大型ワークピースでの投影を見やすくできます。
周囲の明るさなど厳しい環境下でも、鮮明なレーザー投影を実現します。
ネットワーク機能で高速・安全な接続
有線イーサネットインターフェースにより、高いセキュリティ基準に準拠した高速かつ信頼性の高いデータ通信を実現します。
Gigabitイーサネット対応で投影切り替えもスピーディーに行え、LANケーブルを使ってネットワークに簡単に統合できます

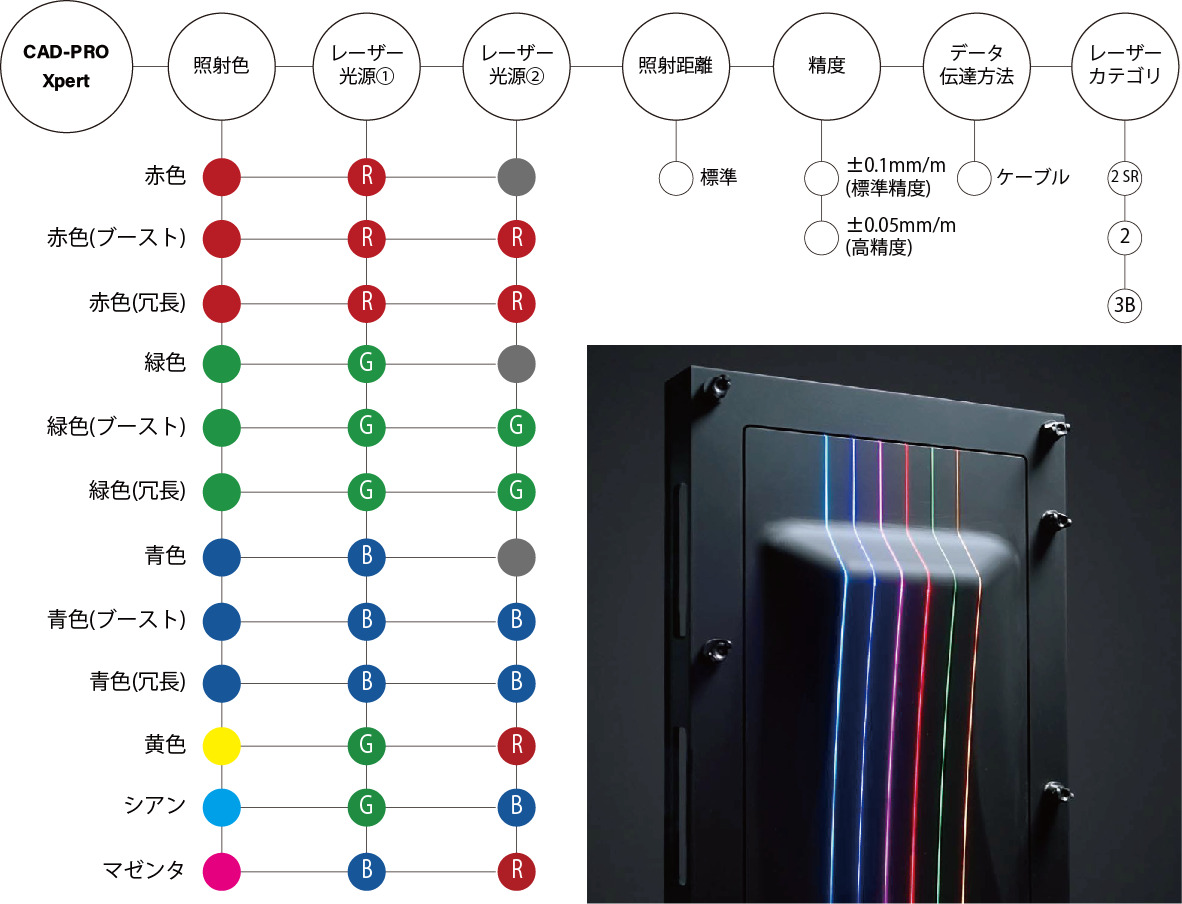

CAD-PRO Xpert 表示色一覧
CAD-PRO Xpertでは、レーザー加工に関する情報を視覚的にわかりやすくするため、表示色による分類が採用されています。色分けは、レーザー光源の種類や線種、さらに加工条件の違いを一目で識別できるよう設計されています。
これにより、複雑な設定や機能を確認する際の操作性と安全性が向上します。
SPEC 技術仕様
| CAD-PRO | CAD-PRO compact | CAD-PRO Xpert | |
| 再現性 | ±0.025mm/m | ±0.025mm/m | ±0.025mm/m |
| ビーム幅 | 0.5mm(FWHM) | 0.5mm(FWHM) | 0.5mm(FWHM) |
| 投影角度 | 60°～80° | 60°～80° | 60°～80° |
| 環境条件 | 0～40℃ 相対湿度：35～85% 非結露 | 0～40℃ 相対湿度：35～85% 非結露 | 5～50℃ 相対湿度：35～85% 非結露 |
| 電源 | 24V DC 1.5-3A | 24V DC 1.5-3A | 48V DC 公称3.5A |
| 接続 | インターフェースはRS 485 イーサネット | インターフェースはRS 485 イーサネット | 有線イーサネットインターフェース ギガビットLAN TLS 1.2準拠のデータセキュリティ |
| IP保護等級 | IP54 | IP65およびIP67 | IP65 |
| 寸法 (長さ×幅×高さ) | 300×110×110(mm) | 240×110×110(mm) | 340×110×110(mm) |
| 重量 | 約3kg | 約2.8kg | 約4kg |
| レーザータイプ、波長 | 投影色 | 精度 | レーザー出力 | レーザークラス |
| 赤色：ダイオード 640nm |
● | ±0.1mm/m
or ±0.05mm/m |
5～30mW | 2または3B |
| 緑色：ダイオード 520nm |
● | |||
| 青色：ダイオード 450nm |
● |
