Trackit

  • 製品特徴
  • 技術仕様
  • 見積依頼

PRODUCT FEATURES 製品特徴

Revopoint Trackit は、従来必要とされていたマーカーやスプレーを使用せず、大小問わず対象物をリアルタイムで正確にスキャン可能な次世代3Dスキャナーです。
3Dプリンターによる製造工程や品質管理、リバースエンジニアリングなど、幅広い業務用途に対応できる高精度な3Dプリント技術をサポートします。

大小を問わず高精度にスキャン

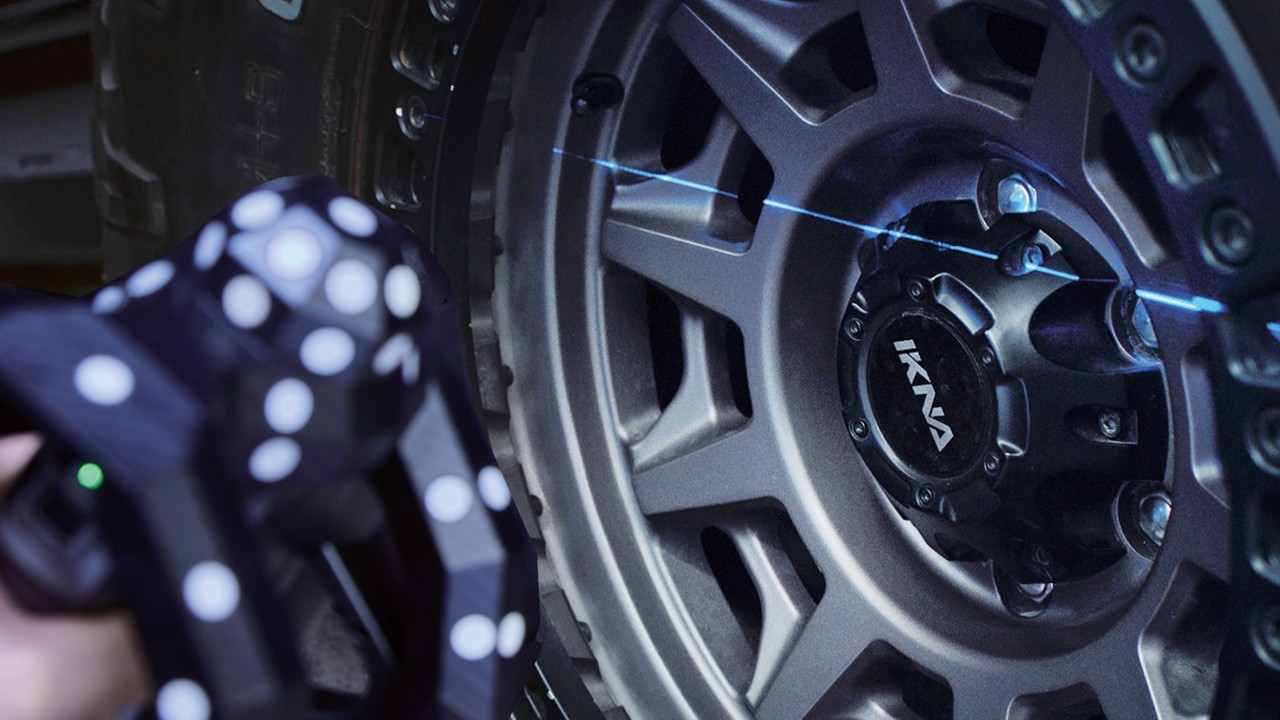

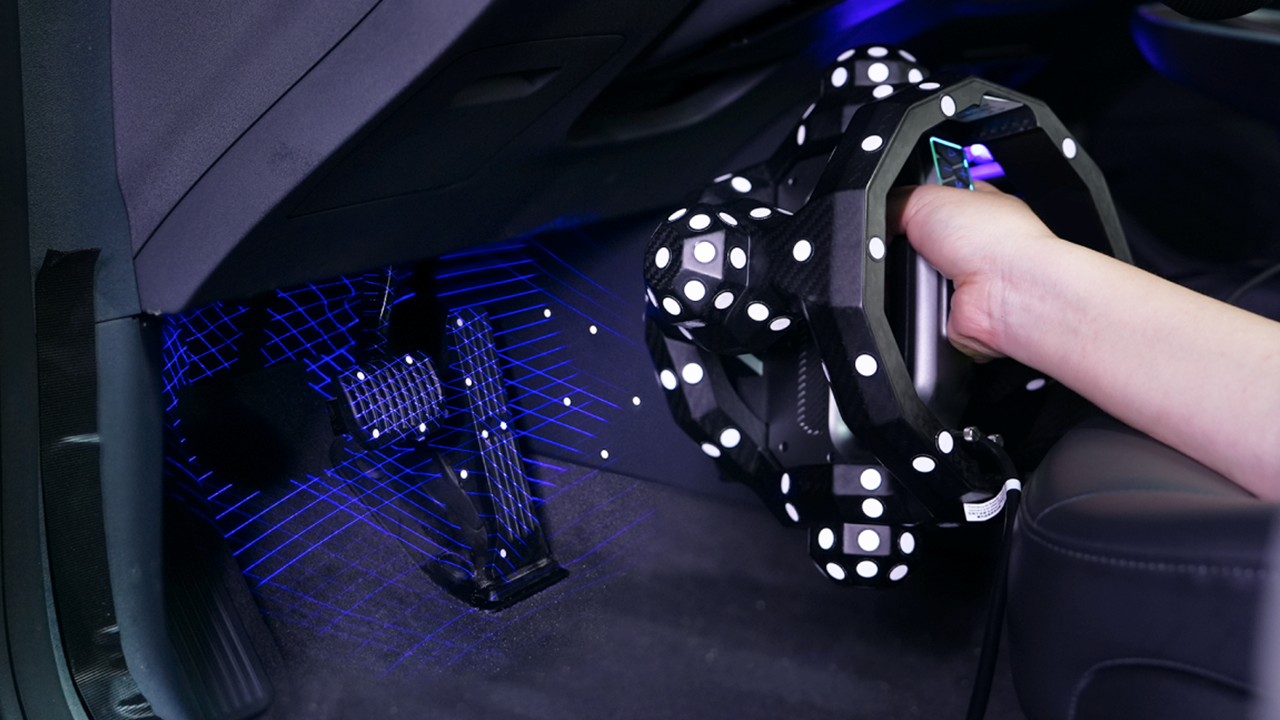

コインから車両まで、ブルーレーザーが暗部・光沢面も正確捕捉。クロスラインモードで表面を高速スキャン、シングルラインモードで深い溝もカバー。ハンドヘルド単体使用も可能。

多様なシーンに対応する柔軟なスキャン性能

30本ブルーレーザークロスライン

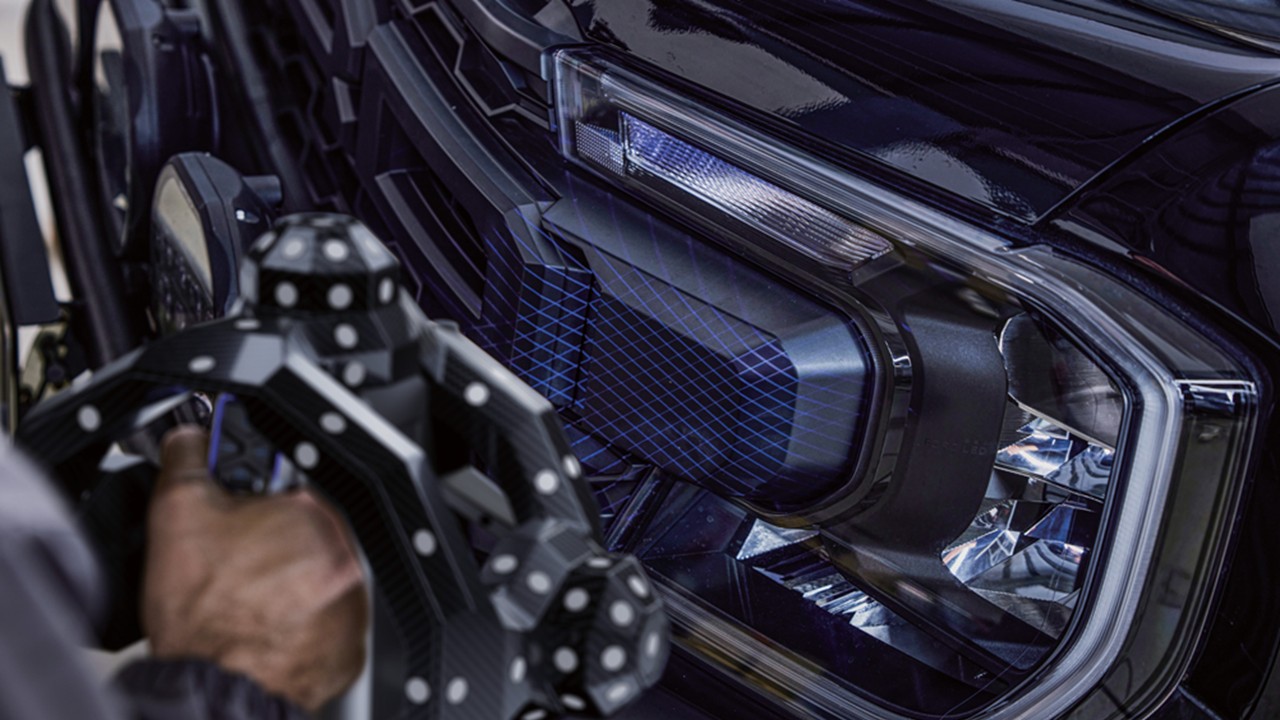

暗色・光沢・金属素材もスキャンスプレー不要。マーカーレスでスムーズにキャプチャでき、作業工数を大幅に短縮します。

シングルブルーレーザーライン
深穴や溝もシングルフレーム正確度0.02mmで正確にスキャンします。

光学トラッキング＆スタンドアロンモード

光学トラッキングとハンドヘルド単体スキャンの2種類のブルーレーザースキャンモードを切り替え、対象物をリアルタイムかつ高精度にキャプチャします。

光学トラッキング式スキャン

完全自立型ハンディスキャン

マーカーレススキャン

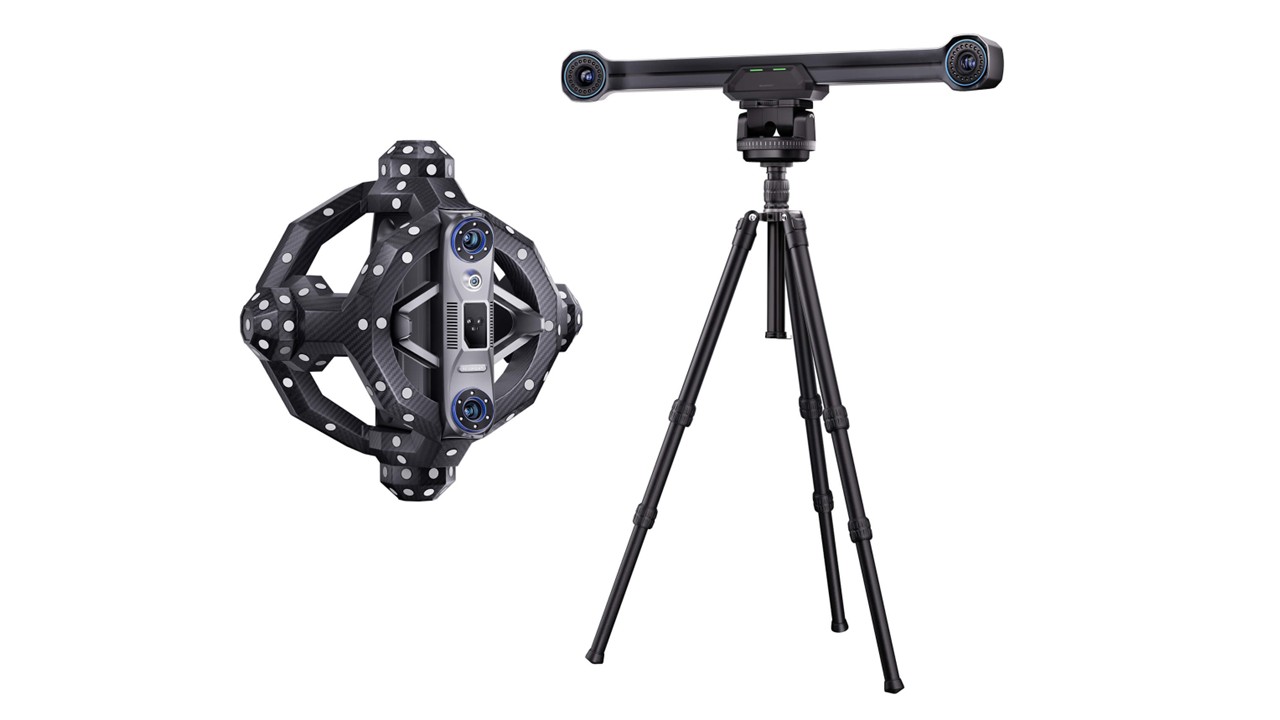

高精度スキャナーと光学トラッキングセンサーを搭載しており、マーカー不要で微細なスキャンと正確な計測を実現。デュアルカメラベースステーションにより10mm～6mの測定対象物に対応し、3Dレーザースキャンの効率を飛躍的に向上させ作業効率の大幅に改善します。

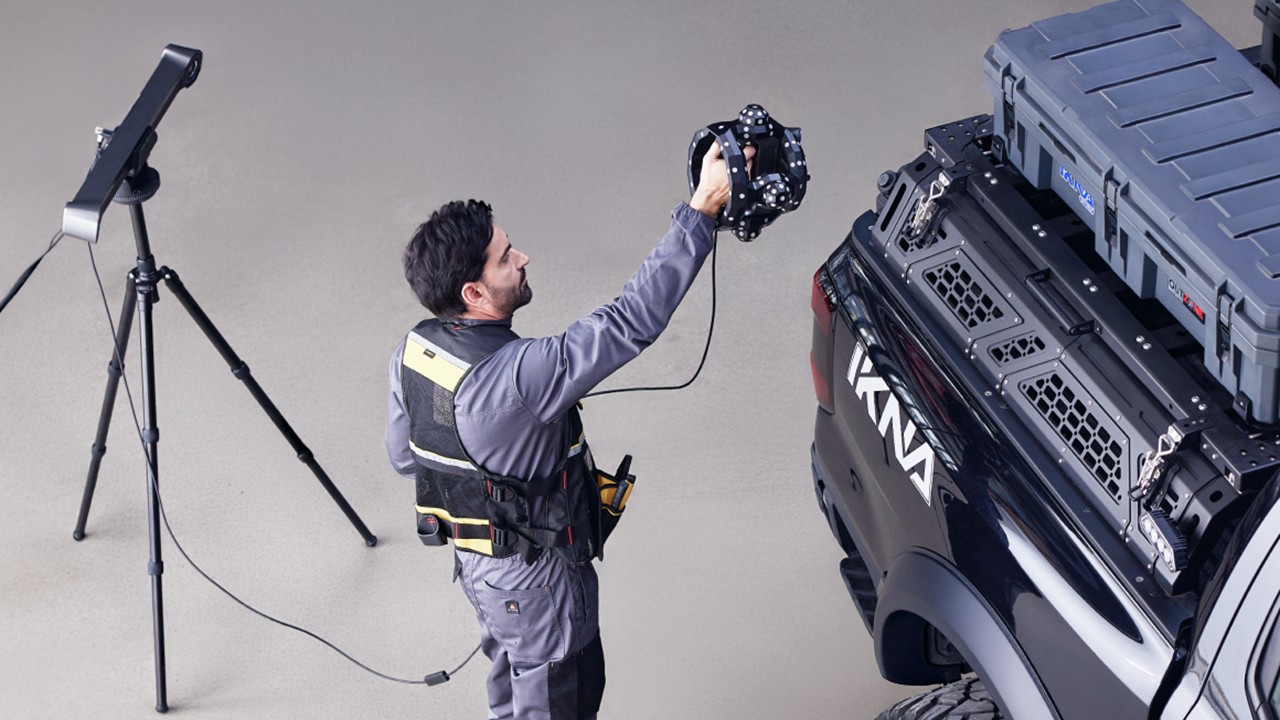

大型ワークも簡単にスキャン

最大150万回/秒の速度で表面をスキャン。基盤ブロックシステムが移動時のフレーム位置を自動補正するため、プロ品質の3Dモデルを効率的に構築できます。

最大トラッキング範囲​​:
2800 x 2800 mm @ 4000 mm

移動操作性:
6m延長ケーブル対応
​
トラッカー有効測距範囲:
1.5～4m​

自動キャリブレーションで作業効率アップ

2軸ジンバルがソフトウェアと連動し、200以上の姿勢で自動キャリブレーションを実施して手動調整の工数を大幅に削減。スムーズな作業の進行と高精度なスキャンを両立します。

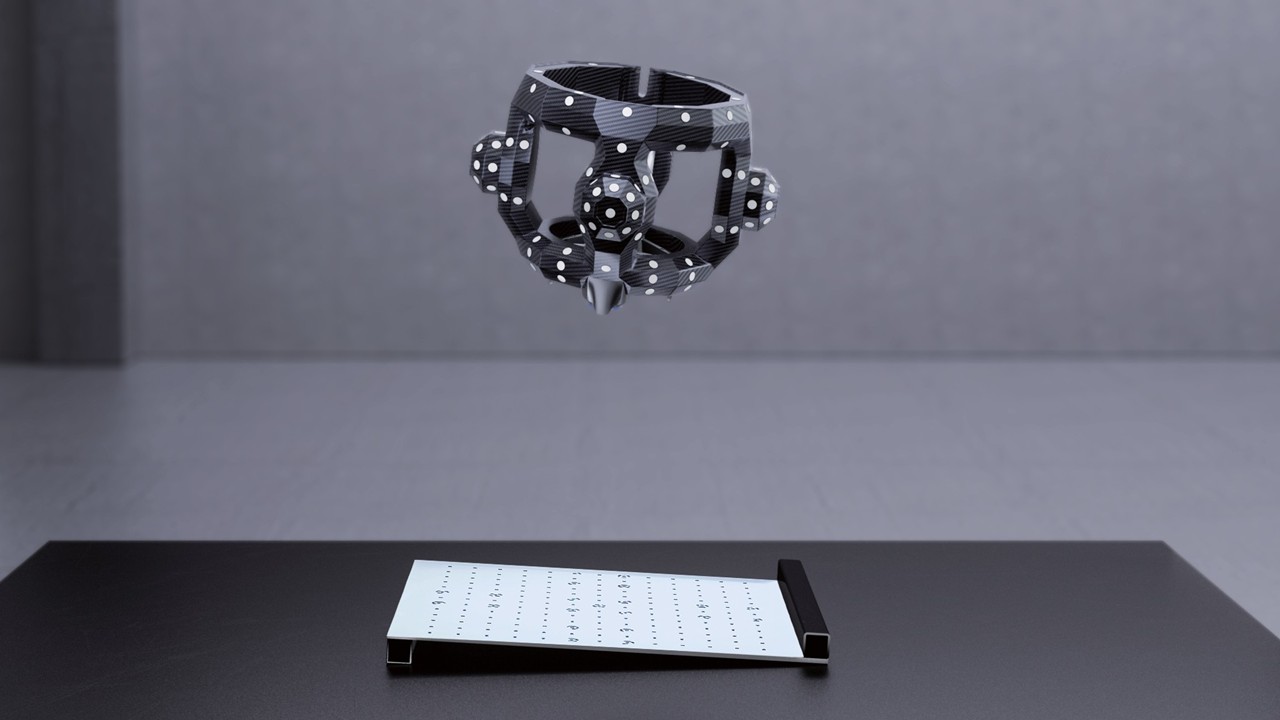

STEP:1 スキャナーの手動キャリブレーションを実施します。

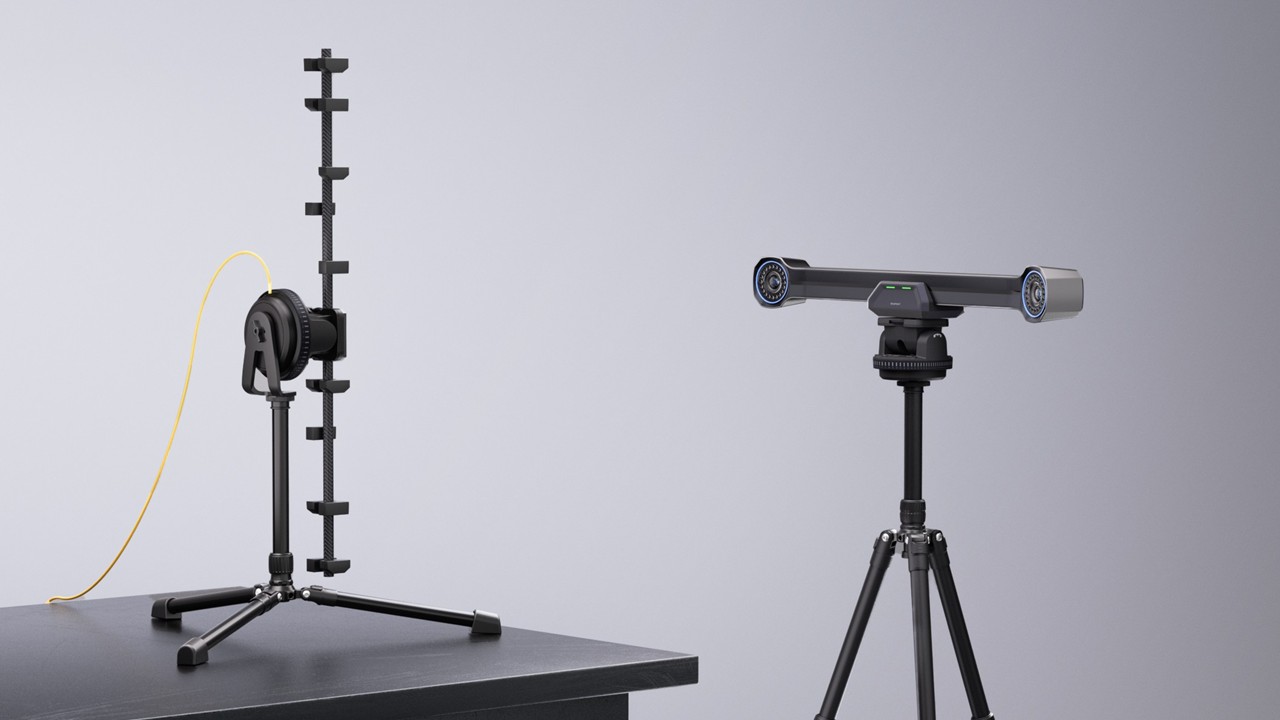

STEP:2 2軸ジンバルを取り付け、トラッカーの自動キャリブレーションを実施します。

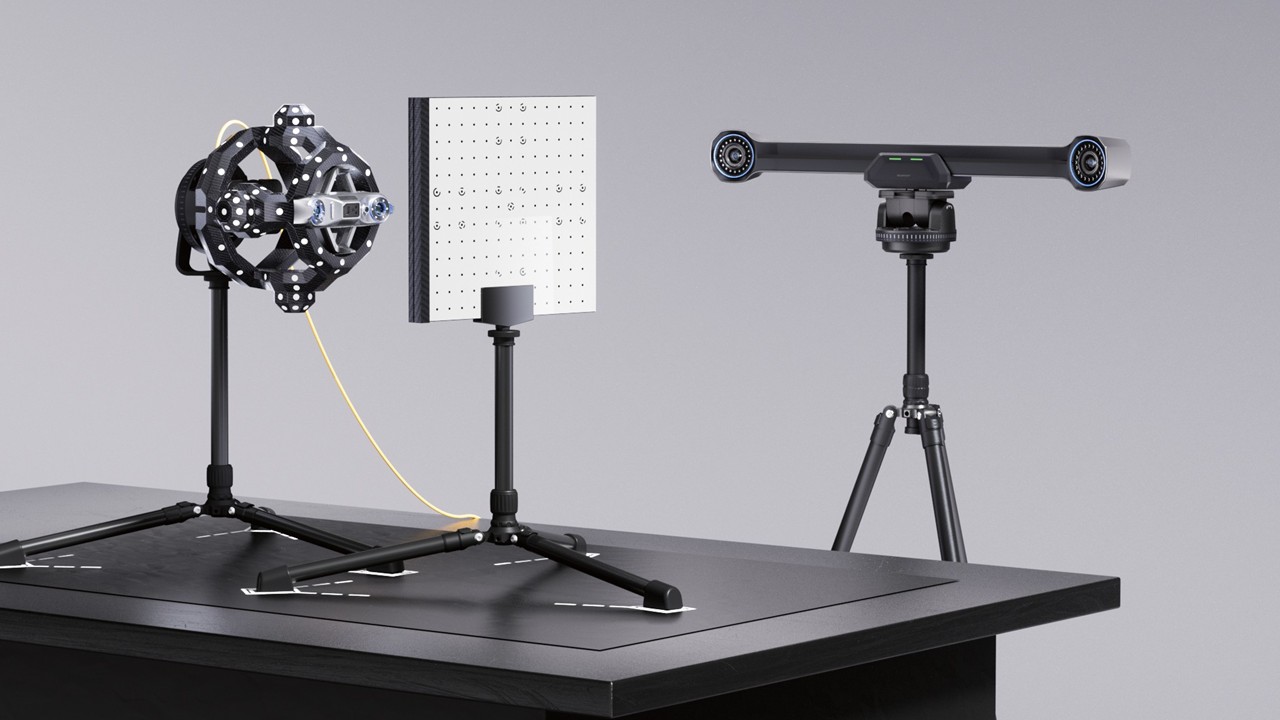

STEP:3 高精度キャリブレーションボードと2軸ジンバルを使用し、ハンド・アイ・キャリブレーションを実行します。

頑丈なカーボンファイバーフレーム

トラックイットの耐久性に優れた一体成型カーボンファイバーフレームが、フレーム変形による精度誤差を排除し、常に一貫したスキャンデータを実現。過酷な環境下でも耐える頑丈な構造でありながら軽量設計のため、長時間のスキャン作業でも快適にご利用いただけます。

スキャンサンプル

SPEC 技術仕様

Revopoint Trackit スペック

Scanner

  Scanner

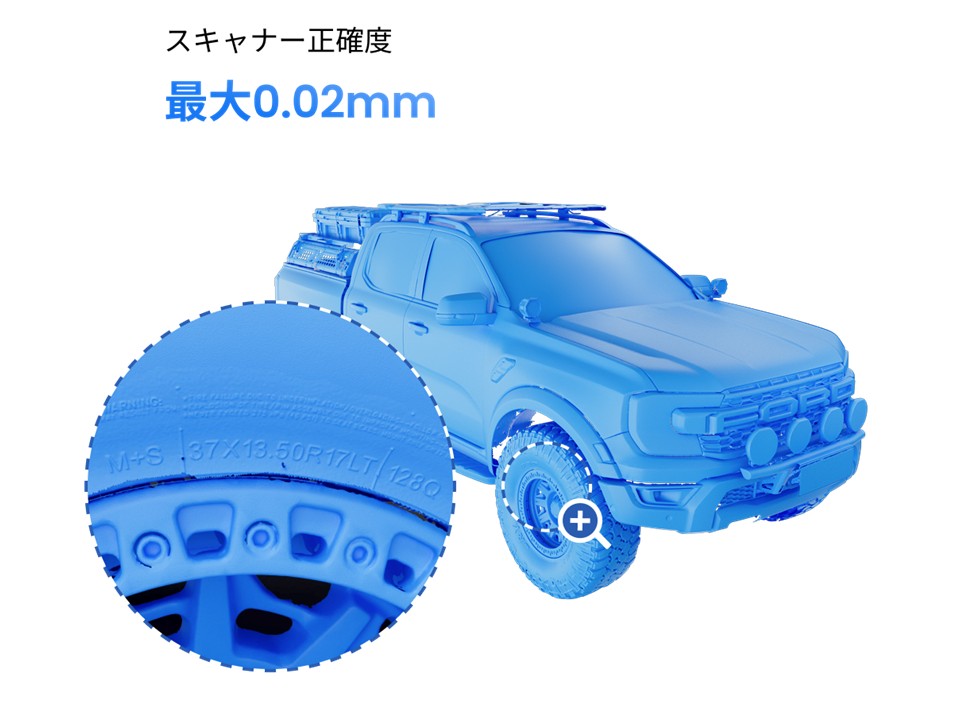

シングルフレーム正確度 (1) 0.02 mm
点間距離 0.05 mm
Depthカメラ解像度 200 万画素
RGB カメラ解像度 200 万画素
スキャン速度 (最大) 1.500,000 点/秒
3D光源 (2) 30本のブルーレーザー交差ライン 1本のブルーレーザーライン
動作距離 200 - 400 mm
シングルスキャン範囲(最小距離) 160 X 70 mm @ 200 mm
シングルスキャン範囲(最大距離) 320 X 215 mm @ 400 mm
本体重量 1.2 kg
本体寸法 (長さX幅メ高さ) 295 X 295 X 205 mm
動作環境温度範囲 (3) 0-40"C
出力フォーマット PLY , OBJ , STL , ASC , 3MF , GLTF , FBX


Tracker

  Tracker
対応サイズ範囲 (推奨) 0.01-6m
体積精度(トラッキングシステム) 0.025 mm+0.04 mm X L(m)
動作距離 1500 mm - 4000 mm
シングルトラッキング範囲 (最小距離) 1400 X 1050 mm @ 1500 mm
シングルトラッキング範囲 (最大距離) 2800 X 2800 mm @ 4000 mm
トラッキングボリューム 11 ㎥
カメラ解像度(トラッキングシステム) 500 万像素
本体重量 1.8 kg
本体寸法 (長さメ幅メ高さ) 816 x 115 x 101 mm
キャリブレーション キャリブレーション Trackerは自動キャリブレーションで、Scannerは手動キャリブレーション
サポートアクセサリー キャリブレーションボード、キャリブレーションポール、 自動キャリブレーション2軸ジンバル、アンカーブロック、大型ターシンテーブル
